【導讀】器件串聯應用，在靜態時，應用串聯的各元件漏電流的不一致，從而使漏電流最小的元件承受最高的電壓，甚至達到其額定極限值，因此必須對其進行并聯均壓電阻。
二極管串聯
二極管器件在進行串聯應用時，必須注意其靜態均壓和動態均壓。

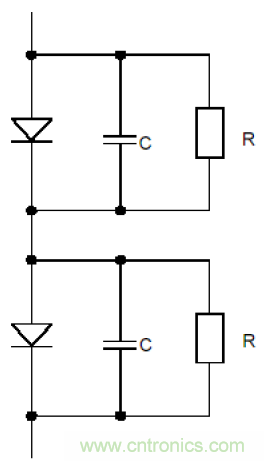

圖1 器件的串聯應用
器件串聯應用，在靜態時，應用串聯的各元件漏電流的不一致，從而使漏電流最小的元件承受最高的電壓，甚至達到其額定極限值，因此必須對其進行并聯均壓電阻。
對于n 個二極管的串聯電路，我們可以得到一個簡化的計算電阻的公式：
上式中：n－串聯元件個數；Vr－二極管額定電壓；Vm－串聯電路中電壓的最大值；△Ir－運行在最高工作溫度時二極管的漏電流偏差值。
經驗表明，動態均壓?jiǎn)栴}的解決永不同于靜態均壓?jiǎn)栴}。如果一個二極管pn 結的載流子消失得比另一個的快，在關斷過程中它也更早的承受電壓。
在n 個給定電壓值為Vr 的二極管串聯時，我們可以采用一個簡化的公式來計算電容：
△QRR－串聯元件間反向恢復電荷的最大偏差，當所使用的器件來自于同一個制造批號時，我們可以假設△QRR＝0.3 QRR。
器件在串聯應用時，只有當各個器件的靜態的動態均達到相當理想的的對稱均衡狀態，才能最大限度地利用串聯的各器件額定參數。
二極管并聯
通常在功率器件的并聯應用時，首先我們應當考慮均流。在沒有特別的均流措施情況下，應使相互并聯的器件通態電壓的偏差盡量小。
器件通態電壓對溫度的依賴性，是衡量器件并聯應用的一個重要參數。有些種類的器件通態電壓呈正溫度系數，二有些器件呈負溫度系數。當一個器件呈正溫度系數時，它更適合并聯應用。但因?yàn)槎O管總是存在一定的制造偏差，所以在二極管的并聯應用中，一個較大的的負溫度系數（＞2mV/K）則有可能使其運行溫度失衡。進而使器件永久失效。

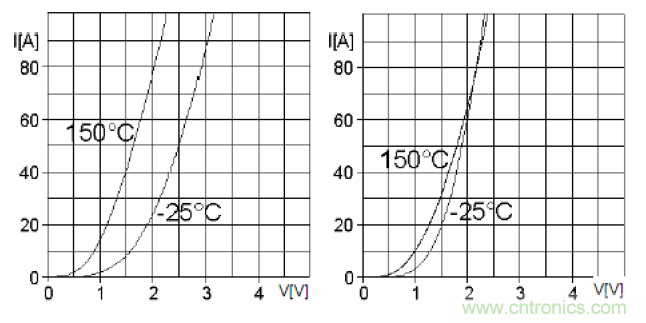

圖2 不同類型二極管對溫度的依賴性
