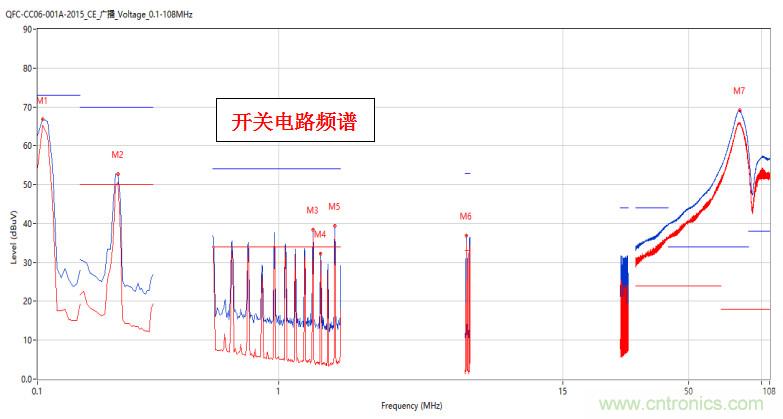

【導讀】噪聲信號有兩種主要的形式，也即周期性信號和非周期信號。周期性信號每個取樣段的頻譜是一樣的，所以其頻譜呈離散型，但是強度大，通常稱為窄帶噪聲；而非周期信號每個取樣段的頻譜不一樣，其頻譜很寬，但是強度較弱，通常稱為寬帶噪聲。線路板上的周期信號是產生輻射最強的信號，電路中的震蕩器、時鐘電路、產生周期波形的功率電路（如開關電源中的開關頻率）等都是強輻射電路，常見周期信號的頻譜如下：

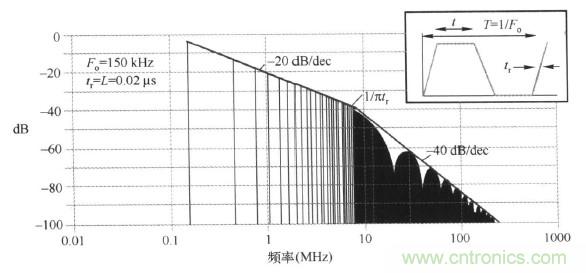

任何信號都可以通過傅里葉變換建立其時域與頻域的關系，梯形脈沖函數的頻譜如下圖所示。

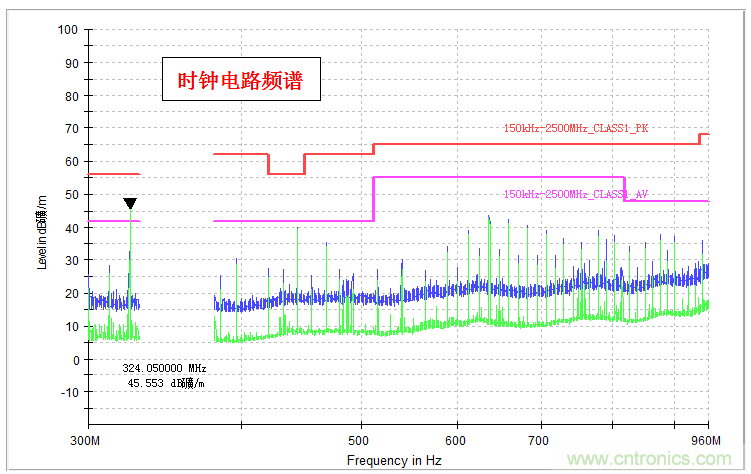

它由主瓣與無數個副瓣組成，每個副瓣雖然也有最大值，但是總的趨勢是隨著頻率的增高而下降，上升時間為tr、寬度為t的梯形脈沖頻譜峰值包含有兩個轉折點，一個是1/πt，另一個是1/πtr。頻譜幅度低頻端是常數，經第一個轉折點以后以-20dB/10倍頻程下降，經第二個轉折點后以-40dB/10倍頻程下降。如下圖為多媒體產品屏?xí)r鐘的近場頻譜圖，總的趨勢也是隨著頻率的增高而下降。

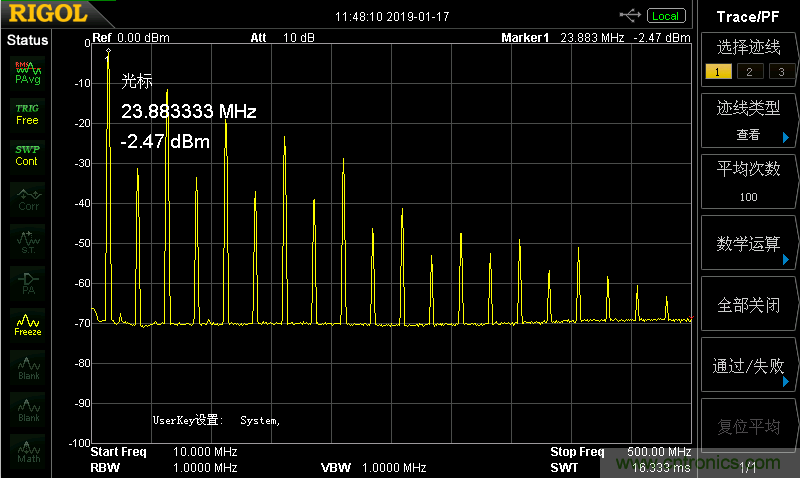

那為什么在我們實際測試過程中經常出現周期信號的高次諧波偏高的現象呢？

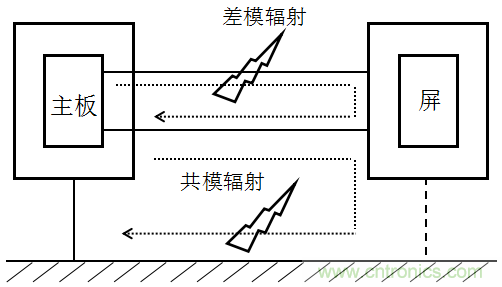

對于屏?xí)r鐘來說，其輻射主要分為信號電流（差模電流）回路產生的差模輻射和共模電流回路產生的共模輻射。其中差模輻射的頻率特性可以根據公式EdB = 20lg（K I A /D）+40lg f 得出隨著頻率的升高增加，增加速率為40dB / dec。

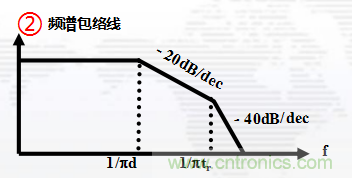

脈沖信號的頻譜包絡線：分為三段，平坦段，20dB / dec下降段，40dB / dec下降段。

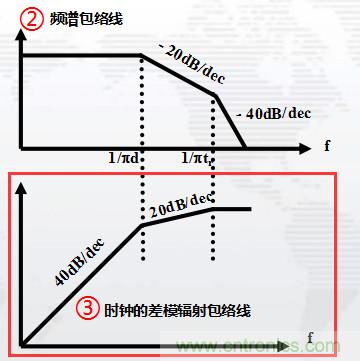

將脈沖信號的頻譜包絡和差模輻射的頻率特性結合起來，就可以得到脈沖信號差模輻射的頻譜包絡線（如下圖中的③曲線）。
因此，從脈沖信號的輻射頻譜包絡中看出，盡管脈沖信號的高次諧波分量幅度較小，但是輻射出來的強度卻很大，這也是為什么有些時鐘的高次諧波會容易超標的一個主要原因。
