【導讀】大部分電工經常會聽到這樣的一句話：“電流互感器的二次側不能開路，電壓互感器二次側不能短路”。在工作中，大家一定會把這句話當做“圣經”一樣對待，拆除電流互感器二次線時，先用短接片或短接線把二次側短接，然后再進行拆線或接線工作，這樣才能保證人的安全，是非常正確的做法。
我自己曾經拆電度表的電流線時，遇到過短接不牢靠，端子處噼里啪啦放電現象。那么電流互感器二次為什么不能開路呢？是什么原理呢？會產生什么樣的后果呢？下面為大家仔細的分析，希望大家都能理解。

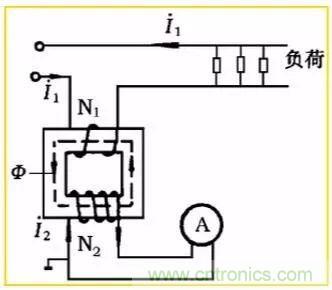

電流互感器的測量電路如下圖所示，原方電流是由被測試的電路決定的，當負荷的電阻大小不同時，原邊的電流大小也不同，在正常運行時，電流互感器的副方相當于短路，副方電流有強烈的去磁作用，即副方的磁動勢近似與原方的磁動勢大小相等、方向相反，因而產生鐵心中的磁通所需的合成磁動勢和相應的勵磁電流很小。
若副方開路，則原方電流全部成為勵磁電流，使鐵心中的磁通增大，鐵心過分飽和，鐵耗急劇增大，引起互感器發熱損壞。同時因副繞組匝數很多，將會感應出危險的高電壓，危及操作人員和測量設備的安全。
電流互感器正常工作（不開路）

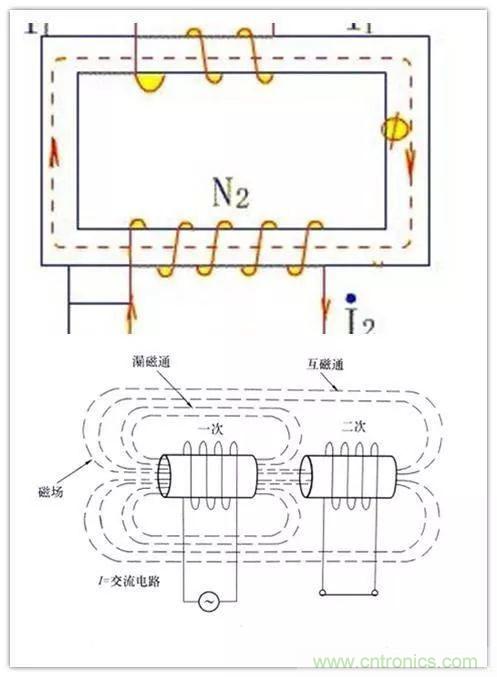

電流互感器正常工作的時候，次級所接負載為電流表或電度表電流線圈以及變送器等，這些線圈的阻抗都很小，基本上運行在短路狀態。這種情況下，電流互感器的一次電流和次級電流所產生的磁通相互抵消，使鐵芯中的磁通密度維持在較低水平，通常在零點幾特斯拉（磁通密度的單位：T），由于次級電阻很小，所以次級電壓也很低。
電流互感器二次側開路情況下

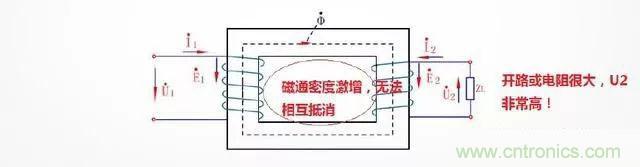

當電流互感器次級繞組開路時，這時候一次電流如果沒有變化，二次回路斷開，或者電阻很大，那么二次側的電流為0，或者非常小，二次線圈或鐵芯的磁通量就很小，不能抵消掉一次磁通量。這時候一次電流全部變為勵磁電流，使鐵心飽和，這個變化是突然的，叫突變，它的磁通密度高達幾個特斯拉以上。磁通密度突變，二次電壓很高。
電流互感器二次開路的后果
這種情況后出現后，會產生一下后果：
1. 二次產生數千伏電壓（這個沒有驗證過，是照抄的規程），高電壓可能擊穿電流互感器的絕緣，使整個配電設備外殼帶電，也可能讓檢修人員觸電，有生命危險。
2. 鐵芯突變飽和會使互感器的鐵芯損耗增加，鐵芯會發熱，損壞互感器。
3. 互感器飽鐵芯飽和，計量失準，CT比差和角差加大。
