【導讀】在上一篇文章“在應用頻率下測試電感（一）”中，我們介紹了電感參數和測定電感的傳統方法。在本文，我們將介紹電感和頻率的關系，以及確定應用頻率下電感測試的內容。
應用頻率測試
傳統測試方法的基本困難在于，線圈在一個頻率下測試，又在另一個頻率下使用。圖1和圖2顯示了傳統測試方法的基本問題。
電感與頻率

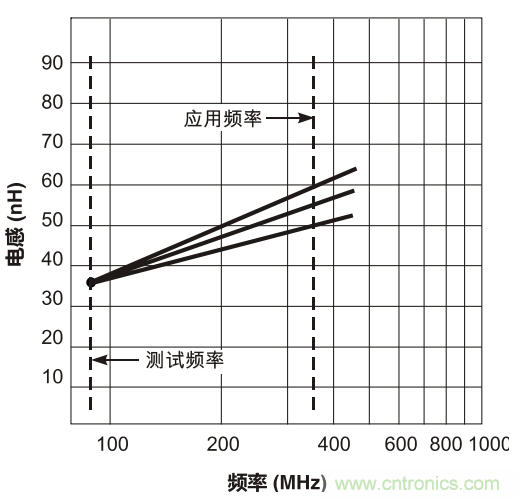

圖1顯示三個不同電感的電感值和頻率的對數掃描。當這些產品在一個標準頻率下測試時，它們的電感值看起來相同。在實際的電路頻率下，這些線圈卻大不相同。這三個線圈可以代表三種不同的設計或相同設計的三個不同線圈。如果使用頻率就在三個電感聚合的點上，那么這些線圈是等效的。如果電路頻率與測試頻率大不相同，那么測試頻率下的電感一般不能夠表示使用頻率的電感。
即使這些線圈沒有相互偏離，電感值仍然會改變。當設計要求一個特定的電感值，而特定線圈未能達到預期值時，電感隨頻率改變而產生的結果就此體現出來。這一改變通常是由夾具的不同和電路寄生效應引起的，從而特定值也會相應的抵消。
圖1：三個不同的電感，電感值隨頻率變化而變化

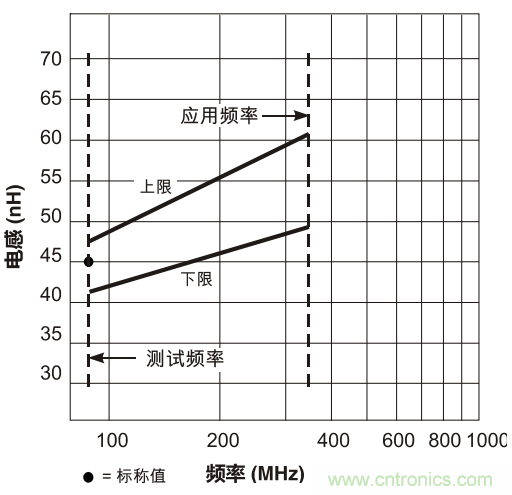

圖2顯示在測試頻率和應用頻率下測試的另一個結果。它顯示了一特定線圈的電感精度隨頻率變化的情況。兩個頻率下的標稱電感值及其公差都有顯示。如果該線圈在測試頻率下的公差為5%，那么在應用頻率下的公差則可能為10%。這些公差限額隨頻率而縮小或擴大，取決于線圈的設計。公差限額的不恒定這一事實導致精度隨頻率變化而失去控制。
圖2：電感的精度隨頻率變化而變化
在任何情況下，電感是隨頻率的變化而變化，在應用頻率下測試能較好地控制規格。在應用頻率下測試并校正，是確定線圈應用性能極為有效的方法。
確定應用頻率下的電感測試
在使用頻率下測試電感器的電氣步驟如下：
電感
1、確定標稱電感值。
2、確定測試儀表、夾具和頻率。
3、確定電感公差。
a：用六西格瑪或其他合適的方法來確定允許的百分比公差。
b：評估測試頻率下標稱阻抗的儀表誤差。將步驟3a中確定的允許公差減去此百分比誤差。
c：確定儀表和夾具的可重復性。將步驟3b的結果減去此百分比誤差。此結果為規定的公差。由于所有誤差都已被考慮進去，制造商應依規定的公差測試而無需校正。
Q
1、確定絕對最小Q值（允許最小值）。用六西格瑪或其他合適的方法來確定允許最小值。客戶應依此公差進行測試。
2、確定測試儀表、夾具和頻率。
3、為制造確定最小Q值。
a：評估測試頻率下標稱阻抗的儀表誤差。校正步驟1中確定的允許最小值（即，將最小Q值加上與儀表誤差相等的數）。
b：確定儀表和夾具的可重復性。調整步驟3a中確定的新的允許最小值（即，將最小Q值加上與測試可重復性相等的數）。此結果為規定的公差。由于所有誤差都已被并入最終調整后的Q規格中，制造商應依規定的公差測試而無需校正。
DCR
1、確定絕對最大DCR（允許最大值）。用六西格瑪或其他合適的方法來確定允許最大值。
2、確定測試儀表和夾具。
3、為制造確定最大DCR。
a：評估標稱電阻的儀表誤差。校正步驟1中確定的允許最大值（即，將最大DCR減去與儀表誤差相等的數）。
b：確定儀表和夾具的可重復性。調整步驟3a中確定的新的允許最大值（即，將最大DCR減去與測試可重復性相等的數）。此結果為規定的公差。由于所有誤差都已被并入最終調后的DCR規格中，制造商應依規定的公差測試而無需校正。
SRF
確定絕對最小SRF（允許最小值）。假設需要對已篩選過的一批器件進行測試，則只需對電感進行100%測試。其他參數是伴隨著電感值的，因此僅需驗證。
校正規格
由于不同的夾具和環境因素，使用校正方法并且在使用頻率下測試能夠消除誤差，而且能夠加嚴規格。校正方法可用于電感的任何參數，但最常用于電感和Q。
結語
線圈電感和Q是受頻率影響的，測試方法對這些參數有更進一步的影響。在實際電路頻率下確定和測試是控制電感參數的恰當方法。使用頻率測試能夠確保元件與其實際應用一致。電感的主要參數是相互關聯的線圈設計函數。電感規格應考慮元件變數和測量系統誤差。
