【導讀】最近雷卯電子EMC工程師接到很多同學關于液晶屏ESD失效的整改案例，其實非常建議電子工程師在設計時考慮esd防護，這里做一個科普。
1靜電的產生
靜電是一種客觀存在的自然現象，產生的方式多種，如接觸、摩擦、電器間感應等。靜電的特點是長時間積聚、高電壓、低電量、小電流和作用時間短的特點。人體自身的動作或與其他物體的接觸，分離，摩擦或感應等因素，可以產生幾千伏甚至上萬伏的靜電。
2行業的困擾
ESD（靜電放電）對電子產品造成的破壞和損傷有突發性損傷和潛在性損傷兩種。所謂突發性損傷，指的是器件被嚴重損壞，功能喪失。這種損傷通常能夠在生產過程中的質量檢測中能夠發現，因此給工廠帶來的主要是返工維修的成本。而潛在性損傷指的是器件部分被損，功能尚未喪失，且在生產過程的檢測中不能發現，但在使用當中會使產品變得不穩定，時好時壞，因而對產品質量構成更大的危害。
對觸控產品而言，如果顯示屏抗ESD能力弱，日常使用中，有可能會被ESD導致產品工作異常，死機，甚至損壞并引發其他的安全問題，所以目前各類液晶觸控類產品在上市銷售前的必須進行ESD及其他浪涌電流測試。
3.液晶屏ESD測試 fail的主要現象
3.1.無顯示（黑屏或白屏）-->系統fail或LCM fail（背光/LCD）
3.2.顯示斷線。
3.3.顯示花屏-->系統重新開機后能恢復正常。
3.4.顯示閃動一下即正常。
4.ESD Fail 的類型：
4.1.IC 寄存器值 出錯；
4.2.MIPI Vedio 數據出錯；
5.ESD 防護之 硬件防護：

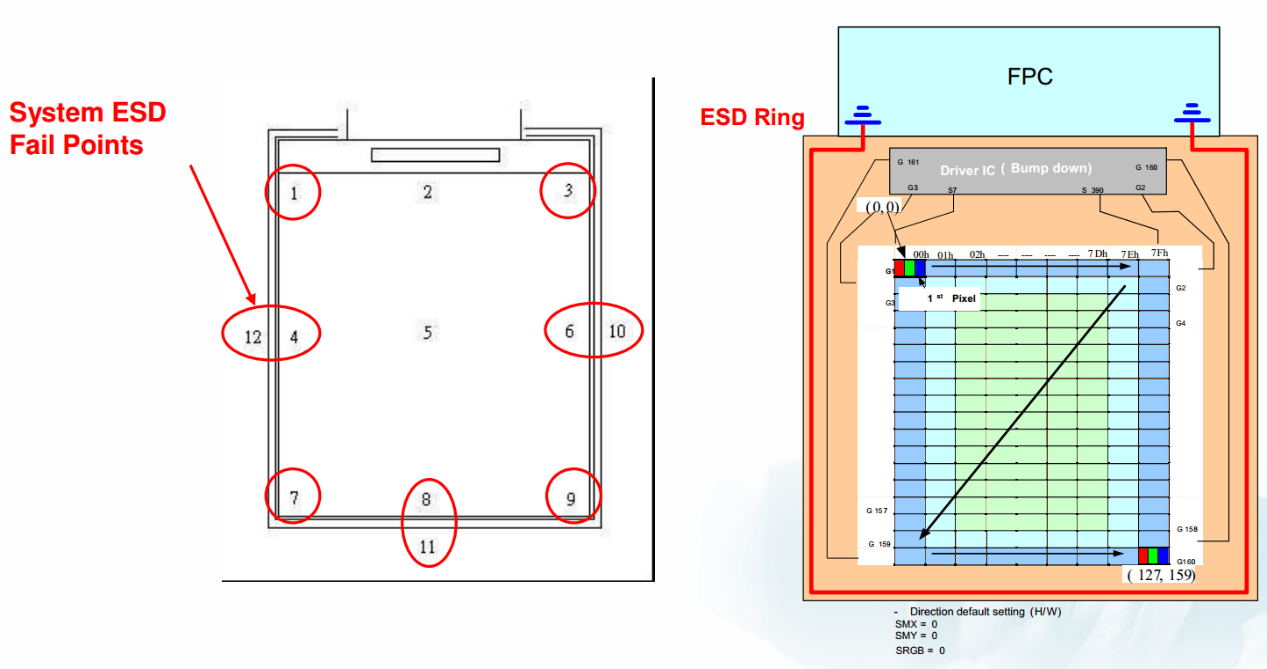

5.1.增加 ESD Ring;
強烈建議在靜電接觸口增加TVS ESD器件，利用其防靜電特性，形成靜電泄放回路，增強保護。

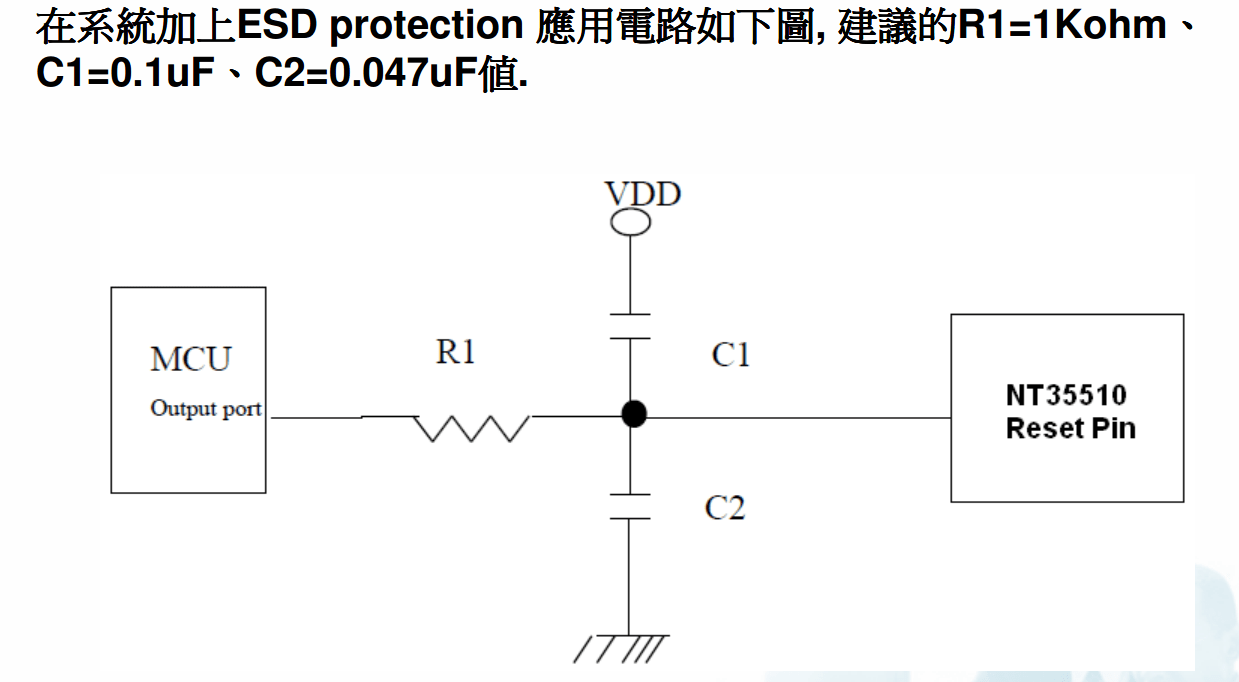

5.2.在Reset pin加一RC 電路;

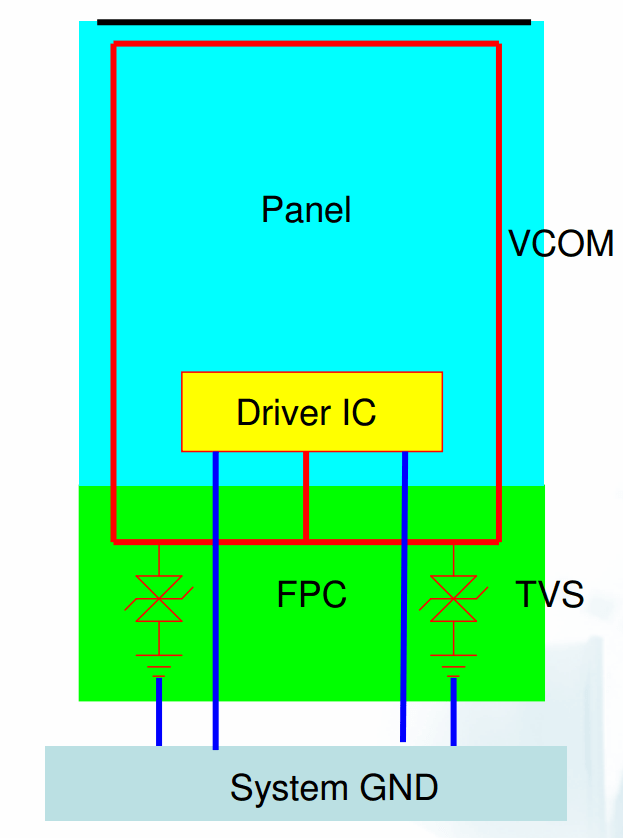

5.3.在兩側VCOM處各加一TVS ，建議使用雷卯電子ULC0511CDN DFN1006封裝。已在眾多顯示客戶處成功應用，效果滿意。

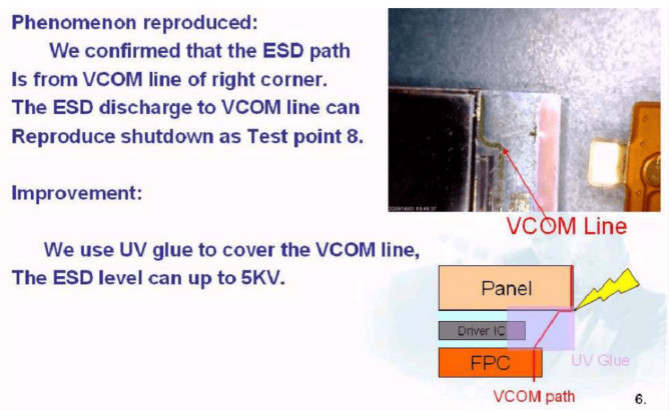

5.4.面板上的裸露線路需 涂絕緣膠 or 貼絕緣膠布;

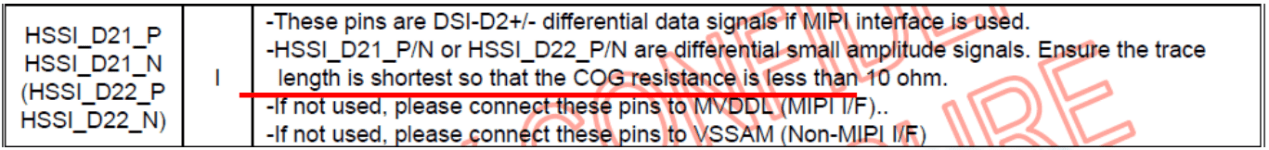

5.5.不用的 MIPI pin 不可 floating, 接MVDDL ;
電子產品的接口防護需用過壓保護器件，很多工程師意識到要用保護器件，但由于選型不當或沒按照 ESD 電路 PCB 設計原則，造成產品靜電測試或 EMC 測試不通過，產品多次驗證測試，浪費人力財力，造成產品延遲上市的事情總有發生，或過度設計，造成成本壓力。
