【導讀】在 使用BH1750測量激光發射器的強度[1] 文章后面的留言中，aytc100給出了內部限流保護芯片可能是TM1810之類的。并給出了相應的 TM1810資料鏈接 。考慮到后面可能需要進行相應的激光管的實驗，所以從 TMALL購買TM1810-2,TM1810-3 以備后面進行測試使用。
遺留的測試問題：
● TM1810兩款輸出電流的實際范圍是多少？
● TM1810工作的電壓與恒流之間的關系？
● 為什么有的激光管是三個管腳？有的是四個？

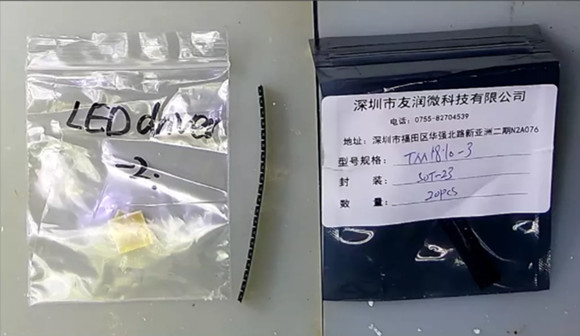

淘寶購買到的兩款TM1810LED驅動器
02芯片資料

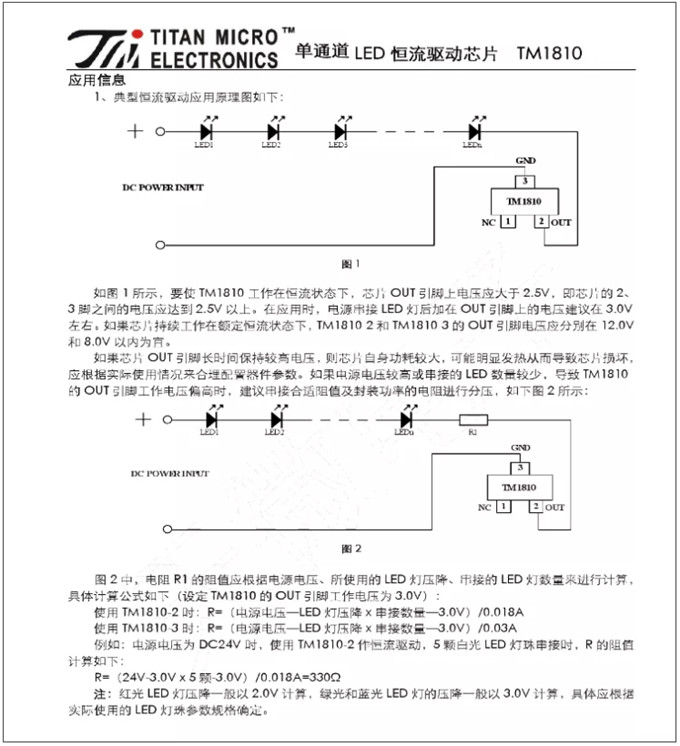

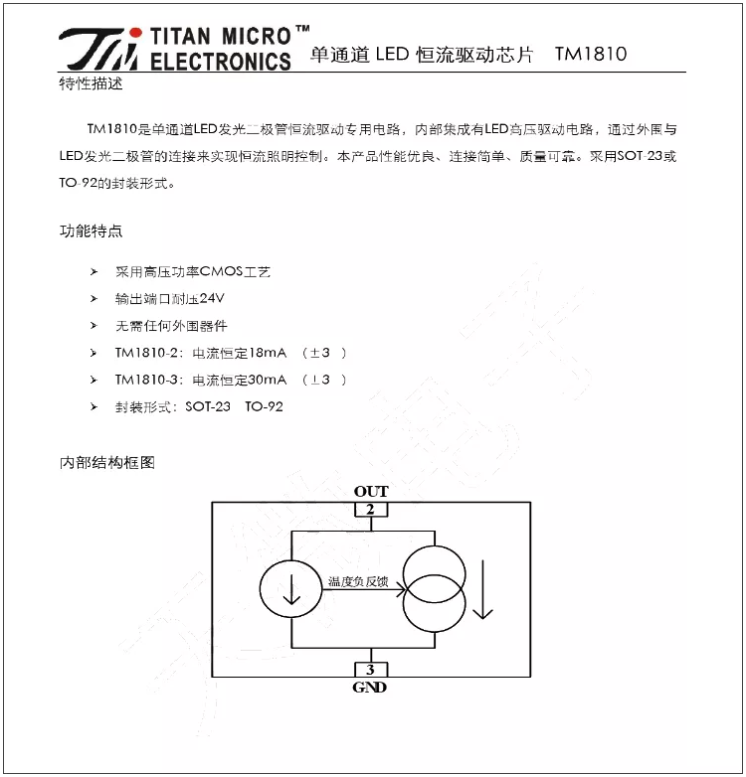

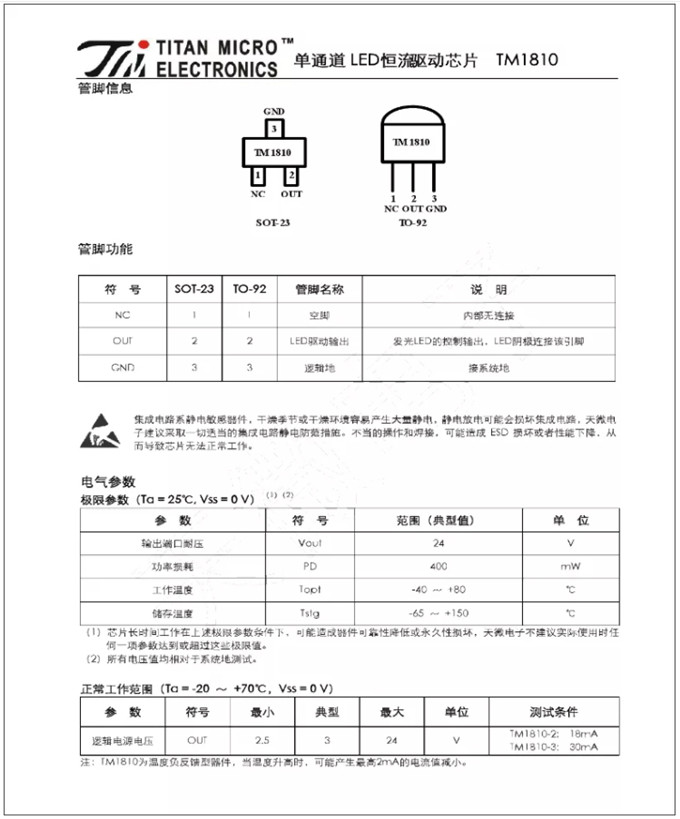

下面資料來自于 TM1810網絡資源[2]。
03實驗與分析
1.芯片的封裝
TM1810采用SOT23 的封裝形式。在芯片頂層有絲印字表明芯片的型號。

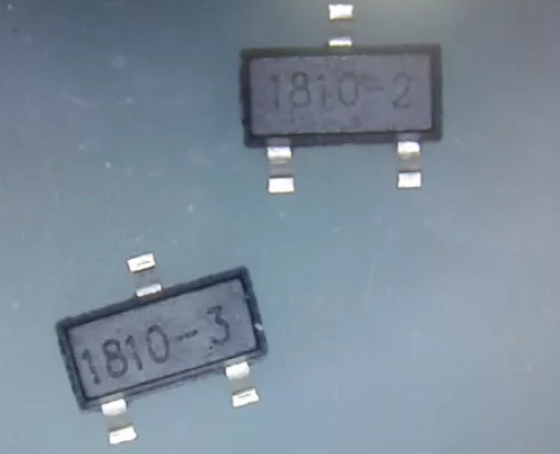

TM1810-2，-3不同的芯片刻字
2.測試電路

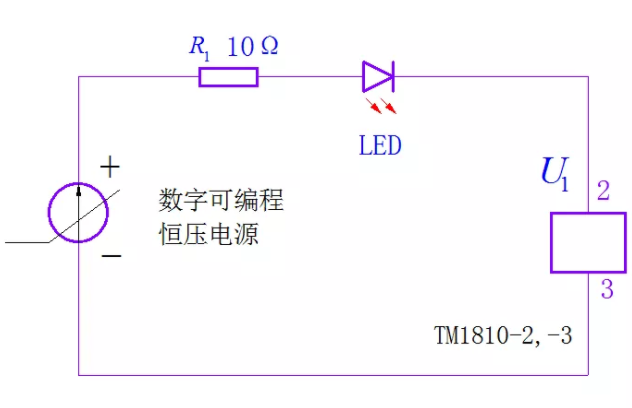

使用數控電源+10歐姆電阻+LED+TM1810（2,3）串聯。通過測量10歐姆電阻上的電壓反映電流。直接測量TM1810（PIN2,3）電壓作為工作電壓。

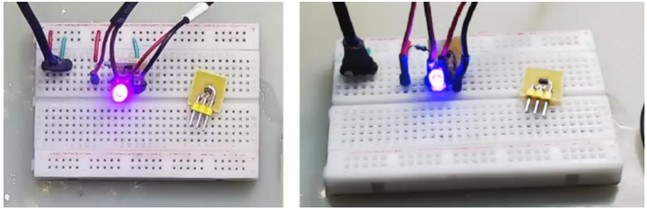

實驗電路板
3.測試結果

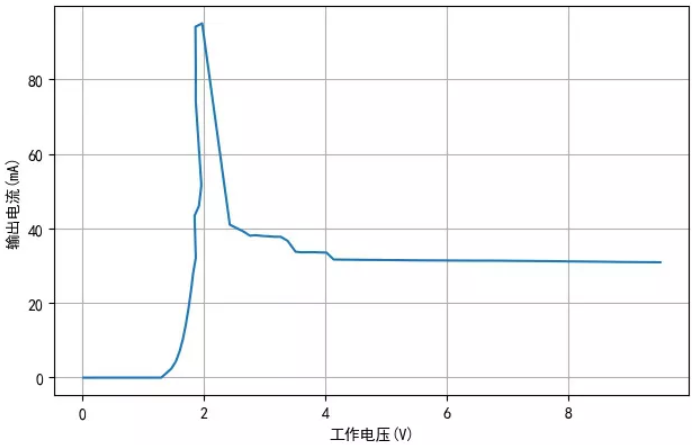

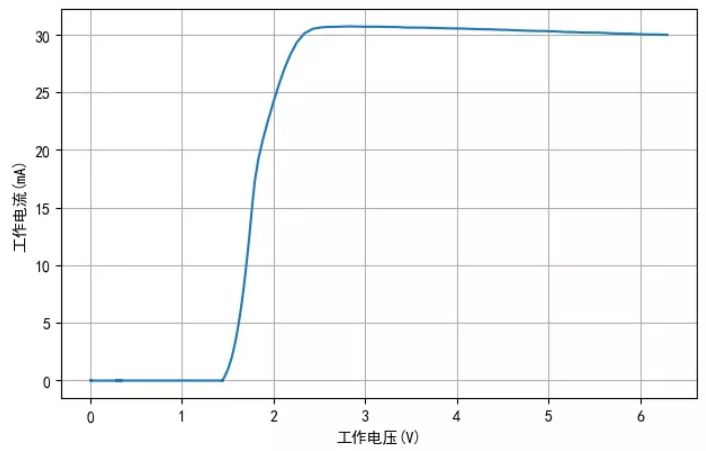

TH1810-3工作電壓與電流之間的關系

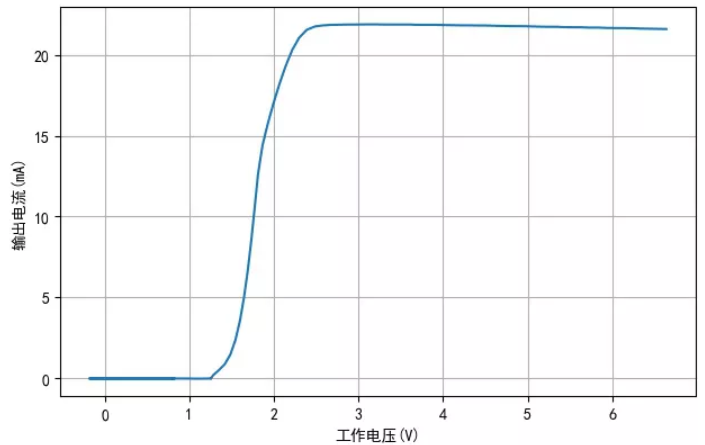

TM1810-2電壓與電流之間的關系
最大值為22mA。
4.不使用LED串聯
如果將上述測量電路中的LED去掉，只保留R1(10Ω)，此時對應的TH1810-2,TH1810-3的工作電壓與電流之間的關系呈現十分奇特的情況。

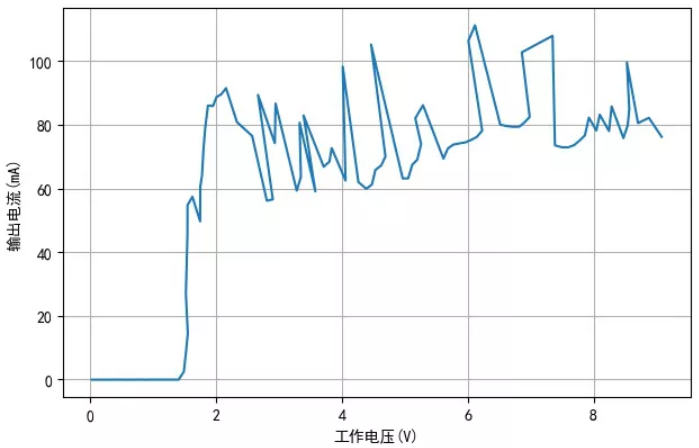

沒有串聯LED情況下TH1810-2的工作電壓與電流
沒有串聯LEDTH1810-3的工作電壓與電流之間
結論
通過實際測量，在連接LED的情況下，TM1810-2，-3分別可以保持20mA, 30mA左右的恒流電路。
在去掉LED之后，TH1810-2，TH1810-3的電壓-電流關系出現了非常不穩定的情況。
為什么會出現這種情況？
具體的原因現在還不知道。

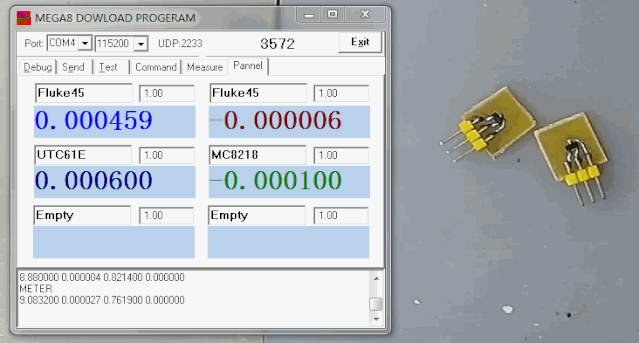

測量萬用表以及模塊
