【導讀】雙電層電容器是不利用化學反應，而是僅利用活性炭特有的表面吸附離子的物理吸附儲存電能的裝置，不同于普通充電電池，雙電層電容器除了可以半永久性的反復充放電外，還具有能夠快速充放電的特點。本文介紹的是村田推出的雙電層電容器DME系列。
雙電層電容器是不利用化學反應，而是僅利用活性炭特有的表面吸附離子的物理吸附儲存電能的裝置，不同于普通充電電池，雙電層電容器除了可以半永久性的反復充放電外，還具有能夠快速充放電的特點。同時，由于此裝置不使用鉛等環境有害物質，完全符合歐盟 (EU) 關于在電子電器設備中限制使用特定有害物質 (RoHS) 的指令等，并作為含環境有害物質少的環保型蓄電裝置而受到各界的關注。
村田在2008年引進了有業務合作關系的澳大利亞CAP-XX公司的技術，從2010年12月起實現了雙電層電容器DME系列的量產。這次村田改進DME系列，推出DMF系列，估計今后LED閃光燈的輔助電源的市場將會更加擴大，積極地開始進行DMF系列的量產。
DMF 系列產品通過優化內部構造，實現了比起DME系列縮小約了30%的體積，是世界最小最薄的產品，同時也具有業界最高等級的電源密度。更加上實現了具有與 DME系列同樣的數十mΩ的低內阻和安定的溫度特性，能夠在非常大的工作溫度范圍內從高輸出功率到低輸出功率靈活的充放電。此裝置作為高亮度LED照相機用的閃光燈輔助電源，為包含數碼相機到智能手機在內的LED閃光燈的高亮度化作出了極大的貢獻。
產品特點
* 40mΩ-90mΩ低ESR值 (等效串聯電阻) 蓄電裝置，可充放大電流和進行大功率充放電。
* 工作溫度范圍介于-30℃～+70℃
* 比DME系列縮小約30%、實現世界最小最薄。
用途
* 數碼相機、數碼攝像機和手機LED閃光燈的輔助電源。
* 作為輔助電源，能夠為供電對象提供峰值功率，降低電池承受的負載變動。
(抑制高輸出通信 (GSM) 和音頻輸出時電池的負載的變化)
* 作為輔助電源，在啟動智能計量器的小型馬達時向其提供峰值功率。
* 作為輔助電源，為USB總線電源*提供峰值功率。
* 能夠與各種發電元件組合成蓄電元件，并可循環使用超過10萬次，而且不需要維修保養。
術語說明
*USB總線供電電源: 使用USB連接線，通過電腦USB接口向周邊設備進行供電的方式。
產品型號和特性
| 產品型號 | 瞬間最大允許電壓 | 額定容量 | ESR@1kHz | 厚度 (t) |
| DMF3J5R5P224M3DTA0 | 5.5V | 220mF | 90mΩ | 1.8mm±0.2mm |
| DMF3R5R5L334M3DTA0 | 5.5V | 330mF | 60mΩ | 2.5mm±0.2mm |
| DMF3Z5R5H474M3DTA0 | 5.5V | 470mF | 40mΩ | 3.2mm±0.2mm |
*工作溫度范圍: -30℃～+70℃
電氣特性

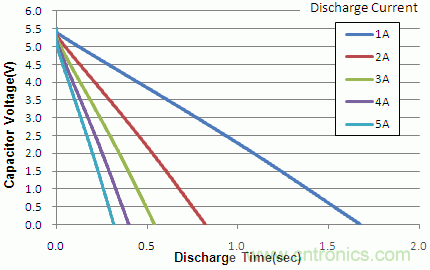

放電特性 (Discharge Characteristic)
DMF3J5R5P224M3DTA0

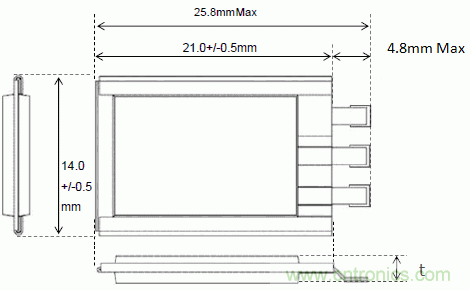

外形尺寸圖
生產體制
村田制作所自2012年10月開始量產活動 (40萬個/月)
樣品價格
300日元/個
