【導讀】Toshiba東芝發布集成ESD保護二極管。其擁有低電容和低箝位電壓特性，可應用于極高速訊號傳輸。
Toshiba東芝發布集成ESD保護二極管，支持高速數據線：DF6D7M1N(2位)和DF10G7M1N(4位)。
Toshiba已經發布了一個多位（2-bit/4-bit）直進直出型保護二極管，其擁有低電容和低箝位電壓特性，可應用于極高速訊號傳輸。這些產品實現了多個二極管，藉由直進直出的布局帶來的低電感，使其保持信號質量。
特色
多位 / 直進直出型
低箝位電壓VC =12V（典型值）IEC61000-4-5標準（IPP= 1A）
適用于高速信號線：CT =0.3pF（典型值）
ESD抵抗水平：±8kV的保證在IEC61000-4-2標準（接觸）
采用小型封裝：2位：DFN6（1.25毫米 × 1.0毫米 × 0.5毫米）；4位：DFN10（2.5毫米 × 1.0毫米 × 0.5毫米）
應用
USB3.0等接口的ESD保護
內部連接
圖1：直進直出布局
電路范例
圖2：電路中應用

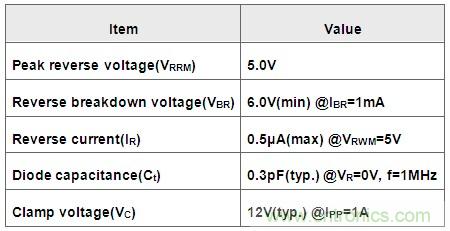

主要規格
特性曲線

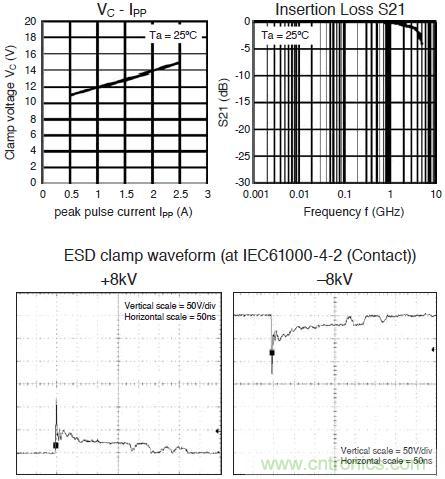

圖4：ESD保護二極管特性曲線
