【導讀】對于MAX9209/MAX9222等多通道輸入的LVDS解串器，測量接收器的延遲裕量以判斷它們的抖動容限是一種行之有效的方法。雖然一些文獻給出了接收端的延遲定義，但還沒有公認的測試方法。本文介紹了詳細的延遲裕量的測試方法。本文提供的內容有助于理解4路SerDes器件數據資料中給出的延遲裕量的規格和定義。
以下測試將給出測試中的各個步驟，測試使用了Maxim的MAX9209/MAX9222串行器/解串器(SerDes)，工作在直流均衡模式，連線是10米屏蔽雙絞線。整個測試過程使用的是Tektronix的CSA8000采樣示波器、Tektronix的P6248 FET的差分探頭、PRBS隨機碼數據。
步驟1
測量RxCLKIN上升沿在0V位置差分信號的抖動峰-峰值，我們稱它為T(mén)jclk (如圖1)。

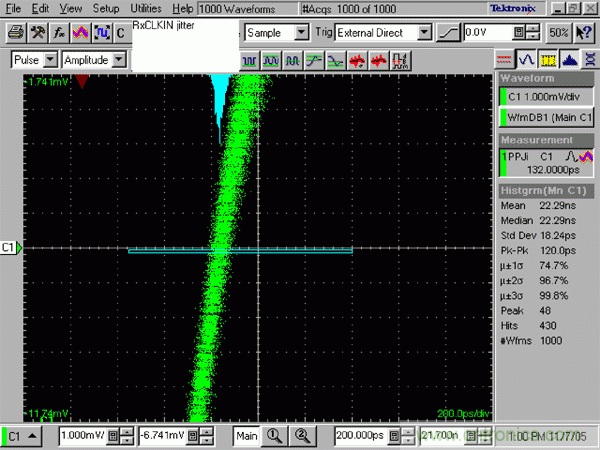

圖1. 在0V差分電壓處測量時鐘抖動
步驟2
在MAX9222的輸入端，測量RxCLKIN上升沿與每個LVDS通道DCA比特流前沿的時間差(偏差) (請參考MAX9222數據資料中的圖10)，得到3個測量值，稱其為T(mén)sk0、Tsk1、Tsk2 (如圖2)。
這些偏差必須在RxCLKIN的抖動中點與每路LVDS數據輸入的抖動中點測試。理想狀態下，RxCLKIN的上升沿與DCA數據位是對齊的。偏差指的是偏離理想狀態的誤差，這個偏差主要源于LVDS通道傳輸距離的差異。

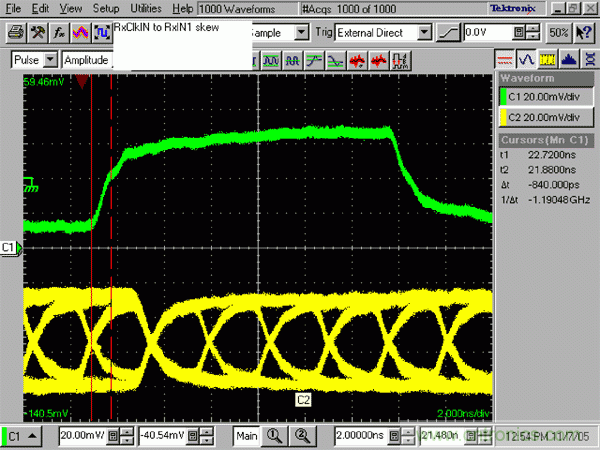

圖2. 從MAX9222串行器測得的時鐘與數據之間的偏差
步驟3
測量每路LVDS串行數據位在0值處的抖動峰-峰值，稱其為RxIN0、RxIN1、RxIN2 (請參考MAX9222數據資料中的圖13)。
測試中需要使用MAX9209產生的PRBS碼，為了得到PRBS碼，把MAX9209的第14腳、第27腳拉低，將時鐘信號連接到MAX9209的TxCLKIN。也可以選擇使用電影視頻或復雜的測試模板進行粗略驗證。
將會得到27個測試結果，將它們標記為T(mén)jd1-Tjd27。為加快測試，只有很少的抖動峰值較高的位才會被明顯地觀察到并測量到結果(如圖3)。

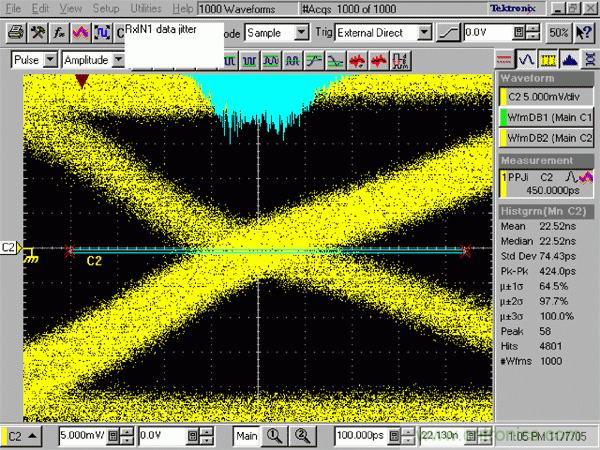

圖3. 數據抖動測試
步驟4
在Tjd1-Tjd27種找出抖動最大的數據，稱之為T(mén)jdL。
步驟5
在Tsk0、Tsk1、Tsk2中找到偏差最大的數值，稱之為T(mén)skL。
步驟6
為了滿足偏差裕量的規格要求(MAX9222數據資料中的RSKM)，必須滿足以下公式：
RSKM ≥ (TjdL / 2) + ((Tjclk / 2) - 75ps) + TskL
75ps是MAX9209串行器脈沖位置變化最大值150ns的一半(請參考MAX9222數據資料中的注釋6)。
本文涉及的測試方法與MAX9222數據資料中給出的規格、圖片以及相關說明一致。
本文來源于Maxim。
