【導讀】貼片電解電容已經從直流發展到交流、從低溫發展到高溫、從低壓發展到高壓、從通用型發展到特殊型、從一般結構發展到片式、扁平、書本式等結構。
貼片電解電容就現在的產量來說，鋁電解電容器在電容器中占第二位．這類電容器本來是一般的直流電容器，但現在已經從直流發展到交流、從低溫發展到高溫、從低壓發展到高壓、從通用型發展到特殊型、從一般結構發展到片式、扁平、書本式等結構。其上限容量已擴展到4F左右，使用頻率已達到30kHz，工作溫度范圍已達到-55℃—125℃，有的甚至高到150℃，額定電壓己達到700V?？傊X電解電容器的發展越來越廣。

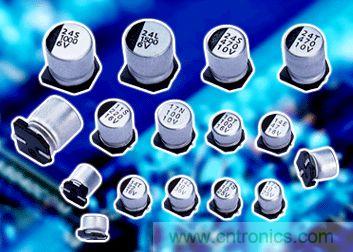

圖1：貼片電解電容
貼片電解電容測試的正確方法
1.溫變化率測試，即-40度到+60度狀況下，貼片鉭電容的變化率；
2.串聯電阻測試，絕緣電阻測試；
3.拉力測試，即引線與芯片焊接的牢固度；
4.耐壓實驗，包括額定工作電壓24小時工作測試；也包括擊穿耐壓，即破壞性測試，貼片電容被擊穿前的那一個臨界電壓就是擊穿電壓。
5.局放測試，即局部放電測試；
6.老化測試，高壓陶瓷電容在模擬工作環境狀態下運作30~60天，貼片電解電容測試其衰減其各項參數的變化；
7.壽命測試，貼片電解電容即在老化測試的基礎上，再對電容進行高頻沖電流下快速充放電測試，得到的充放電次數就是充放電壽命，注意，這個壽命的得出是在長時間的老化之后得出的。
