【導讀】開關電源上電浪涌電流抑制模塊的問世，由于其外接電路簡單，體積小給開關電源設計者帶來了極大方便。本文通過分析兩種上電浪涌電流抑制電路，詳細講解開關電源中浪涌抑制模塊的應用。
上電浪涌電流
目前，考慮到體積，成本等因素，大多數AC/DC變換器輸入整流濾波采用電容輸入式濾波方式，電路原理如圖1所示。由于電容器上電壓不能躍變，在整流器上電之初，濾波電容電壓幾乎為零，等效為整流輸出端短路。如在最不利的情況（上電時的電壓瞬時值為電源電壓峰值）上電，則會產生遠高于整流器正常工作電流的輸入浪涌電流，如圖2所示。當濾波電容為470μF并且電源內阻較小時，第一個電流峰值將超過100A，為正常工作電流峰值的10倍。

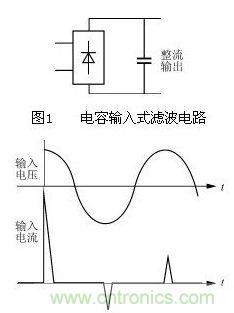

圖2 上電后輸入浪涌電流
浪涌電流會造成電源電壓波形塌陷，使得供電質量變差，甚至?xí)绊懫渌秒娫O(shè)備的工作以及使保護電路動作；由于浪涌電流沖擊整流器的輸入熔斷器，使其在若干次上電過程的浪涌電流沖擊下而非過載熔斷。為避免這類現象發生，而不得不選用更高額定電流的熔斷器，但將出現過載時熔斷器不能熔斷，起不到保護整流器及用電電路的作用；過高的上電浪涌電流對整流器和濾波電容器造成不可恢復的損壞。因此，必須對帶有電容濾波的整流器輸入浪涌電流加以限制。
上電浪涌電流的限制
限制上電浪涌電流最有效的方法是，在整流器與濾波電容器之間，或在整流器的輸入側加一負溫度系數熱敏電阻（NTC），如圖3所示。利用負溫度系數熱敏電阻在常溫狀態下具有較高阻值來限制上電浪涌電流，上電后由于NTC流過電流發熱使其電阻值降低以減小NTC上的損耗。這種方法雖然簡單，但存在的問題是限制上電浪涌電流性能受環境溫度和NTC的初始溫度影響，在環境溫度較高或在上電時間間隔很短時，NTC起不到限制上電浪涌電流的作用，因此，這種限制上電浪涌電流方式僅用于價格低廉的微機電源或其他低成本電源。而在彩色電視機和顯示器上，限制上電浪涌電流則采用串一限流電阻，電路如圖4所示。最常見的應用是彩色電視機，這種方法的優點是簡單，可靠性高，允許在寬環境溫度范圍內工作，其缺點是限流電阻上有損耗，降低了電源效率。事實上整流器上電處于穩態工作后，這一限流電阻的限流作用已完成，僅起到消耗功率、發熱的負作用，因此，在功率較大的開關電源中，采用上電后經一定延時后用一機械觸點或電子觸點將限流電阻短路，如圖5所示。這種限制上電浪涌電流方式性能好，但電路復雜，占用體積較大。為使應用這種抑制上電浪涌電流方式，象僅僅串限流電阻一樣方便，本文推出開關電源上電浪涌電流抑制模塊。
圖5 短接電阻的方法
上電浪涌抑制模塊
帶有限流電阻的上電浪涌電流抑制模塊
將功率電子開關（可以是MOSFET或SCR）與控制電路封裝在一個相對很小的模塊（如400W以下為25mm×20mm×11mm）中，引出3～4個引腳，外接電路如圖6（a）所示。整流器上電后最初一段時間，外接限流電阻抑制上電浪涌電流，上電浪涌電流結束后，模塊導通將限流電阻短路，這樣的上電過程的輸入電流波形如圖6（b）所示。很顯然上電浪涌電流峰值被有效抑制，這種上電浪涌電流抑制模塊需外接一限流電阻，用起來很不方便，如何將外接電阻省掉將是電源設計者所希望的。

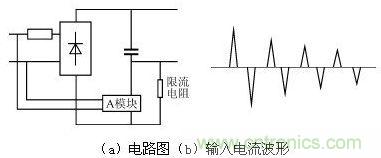

圖6 上電浪涌電流抑制模塊
無限流電阻的上電浪涌電流抑制模塊
有人提出一種無限流電阻的上電浪涌電流抑制電路如圖7（a）所示，其上電電流波形如圖7（b）所示，其思路是將電路設計成線形恒流電路。實際電路會由于兩極放大的高增益而出現自激振蕩現象，但不影響電路工作。從原理上講，這種電路是可行的，但在使用時則有如下問題難以解決：如220V輸入的400W開關電源的上電電流至少需要達到4A，如上電時剛好是電網電壓峰值，則電路將承受4×220×=1248W的功率。不僅遠超出IRF840的125W額定耗散功率，也遠超出IRFP450及IRFP460的150W額定耗散功率，即使是APT的線性MOSFET也只有450W的額定耗散功率。因此，如采用IRF840或IRFP450的結果是，MOSFET僅能承受有限次數的上電過程便可能被熱擊穿，而且從成本上看，IRF840的價格可以接受，而IRFP450及IRFP460則難以接受，APT的線性MOSFET更不可能接受。

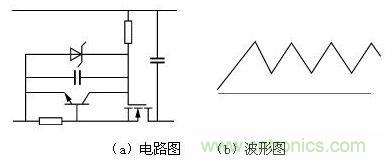

圖7 一種上電浪涌電流抑制電路
欲真正實現無限流電阻的上電浪涌電流抑制模塊，需解決功率器件在上電過程的功率損耗問題。作者推出的另一種上電浪涌電流抑制模塊的基本思想是，使功率器件工作在開關狀態，從而解決了功率器件上電過程中的高功率損耗問題，而且電路簡單。電路如圖8（a）和圖8（b）所示，上電電流波形如圖8（c）所示。

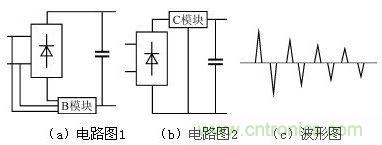

圖8 新型上電浪涌電流抑制電路
測試結果
A模塊在400W開關電源中應用時，外殼溫升不大于40℃，允許間隔20ms的頻繁重復上電，最大峰值電流不大于20A，外形尺寸25mm×20mm×11mm或 35mm×25mm×11mm。
B模塊和C模塊用于800W的額定溫升不大于40℃，重復上電時間間隔不限，上電峰值電流為正常工作時峰值電流的3～5倍，外形尺寸35mm×30mm×11mm或者50mm×30mm×12mm。
模塊的鋁基板面貼在散熱器上，模塊溫度不高于散熱器5℃。
