【導讀】在11月14日在上海舉辦的第十六屆電路保護與電磁兼容技術研討會上，Bourns公司為我們帶來了「優化電路保護設計及方案」，其中就如何在開關電源中選擇合適的電感這一問題，Bourns應用工程師為我們分享了他的經驗和看法。
更多電路保護與電磁兼容技術研討會精彩詳情請關注第十六屆電路保護與電磁兼容技術研討會在線直播，電子元件技術網將第一時間為大家更新。
隨著開關電源高效和簡單的設計，它的應用領域越來越廣泛，然而在開關電路中選擇合適電感并非容易的事情，Bourns公司擁有豐富的電感產品應用開發經驗，這里將結合自身產品來介紹電感的應用和選擇。
電感的工作原理

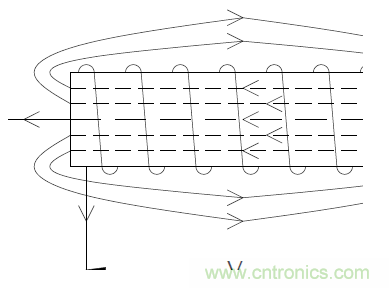

法拉第電磁感應原理
e=-NdΦ/dt=-Ldi/dt

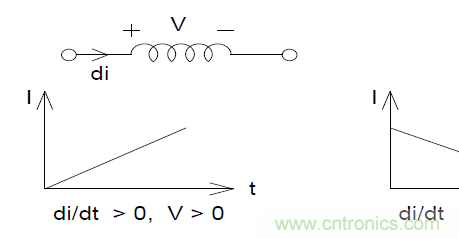

電流通過導體產生磁場電感中的電壓是瞬態變化的，而電流在給定時間內是聯系變化的。

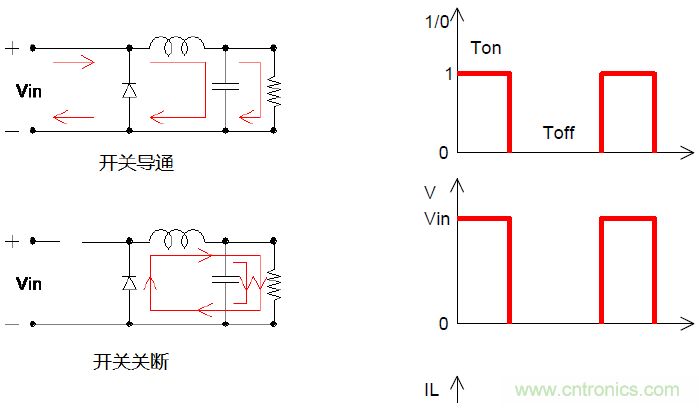

電感–存儲能量

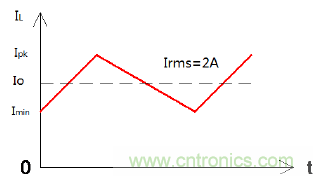

額定電流
電感通過的穩定直流電流值，其會引起溫度電感溫度升高20到40攝氏度不等。
反應電感功耗的基準（僅適用于交流紋波電流比較小，磁芯損耗可忽略的的情況）
損耗
P=I2R+磁損
磁損：材料，紋波電流，開關頻率，感值，磁芯橫截面積
[page]
飽和電流
電感值下降5%-35%時能通過的最大電流值，其值可以作為衡量電感承受電流能力及存貯能量的標準。
如何在已知情況下選擇電感
例如：開關電源中，Vin：8–12V；Vo：5V；Io：0.5–2A；開關頻率：250KHz；電流連續模式:電感電流不會在放電過程中下降到零
我們可以得出：
1.總的開關周期:T=1/fT=4us@f=250KHz
2.最小的占空比:Dmin=Vo/Vin(max)Dmin=0.2@Vo=5V,Vin(max)=25V
3.導通時間:Ton=4x0.2=0.8us
4.紋波電流：不大于輸出電流的30% dI=0.6A
5.電感上的電壓為:V=12–5–1=6VMax.
6.最小的感值:V=LdI/dtLmin=Vdt/dI=6x0.8x10-6/0.6=8uH
7.選擇的感值:電感值通常有±20%精度，并且在額定電流的情況下有10-35%的降額 L=8/(0.8x0.65)=15.4uH>>18uH
8.峰值電流:Ipk=Io(max)+dI/2Ipk=2+0.6/2=2.3A

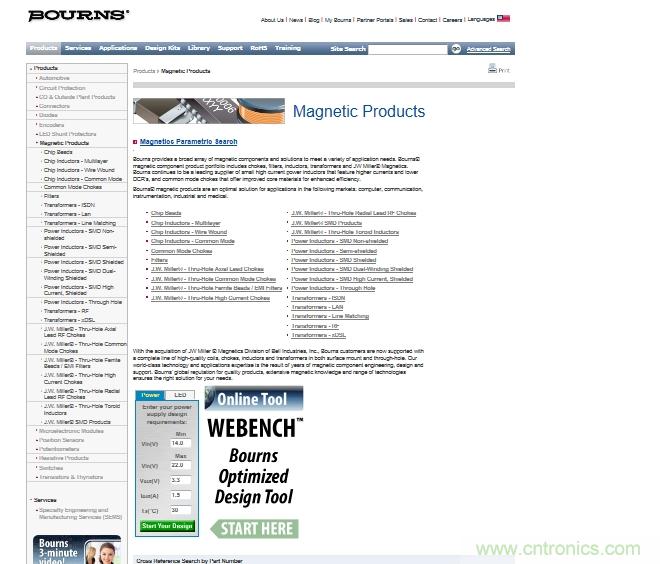

大家也可以登錄Bourns官方網站進行在線電感選型。
更多詳情請關注第十六屆電路保護與電磁兼容技術研討會在線直播
