1、關于觸發器的分類
(1)、按晶體管性質分，可以分為BJT集成電路觸發器和MOS型集成電路觸發器。
(2)、按工作方式分，可分為異步工作方式和同步工作方式，異步工作方式也就是不受時鐘控制，像基本RS觸發器，同步方式就是受時鐘控制，稱為時鐘觸發器。
(3)、按結構方式分，可分為維持阻塞觸發器，延邊觸發器，主從觸發器等。
(4)、按邏輯功能分，可分為RS觸發器，JK觸發器，D觸發器，T觸發器，T''''觸發器等。
2、關于觸發器的邏輯功能
觸發器總體來說有四種功能：分別是置“0”、置“1”、保持、翻轉。前兩個不說了，就是高低電平，保持就是維持原狀態不變，翻轉就是從原狀態變為他的反狀態。
3、基本RS觸發器

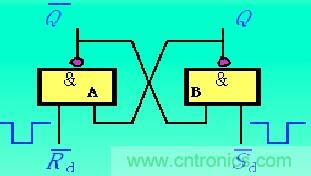

這是基本RS觸發器原理圖，把兩個與非門G1、G2的輸入、輸出端交叉連接，即可構成基本RS觸發器，其邏輯電路如上圖所示。它有兩個輸入端R、S和兩個輸出端Q、Q非。
（1）、關于負脈沖和低電平
所謂負脈沖呢，就是一個信號從高電平置為低電平，然后延遲一段時間后再置為高電平的過程，就像上圖所示的脈沖。而低電平就沒有返回高電平的過程。
（2）、關于Q端
我們知道不管是置“1”端還是置“0”端，操作的都是Q端，間接操作Q非端，Rd非端和Sd非端都是控制Q端，即Sd非端一個負脈沖，Q端置“1”，Q端如果原狀態就是“1”，則加一個負脈沖后原狀態不改變。Rd非端一個負脈沖，Q端置“0”，Q端如果原狀態就是“1”，則加一個負脈沖后原狀態不改變。
（3）、兩個端口都加負脈沖的情況下

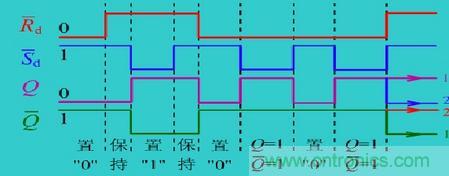

按理說兩個端口是不允許同時加負脈沖的，因為一旦兩端同時加負脈沖，則兩個輸出端就都為“1”，這樣與我們認為的兩個輸出端的值互為反變量的原則就相違背了，但是在畫時序圖的時候，可以將兩個輸出端同畫為高電平。重點是，當兩個輸入端都為低電平的時候，再把它們扳回高電平時，這時候輸出端就會有兩種結果，具體是哪種結果，這要取決于兩個門電路的運轉速度問題了。下面是RS觸發器的時序圖

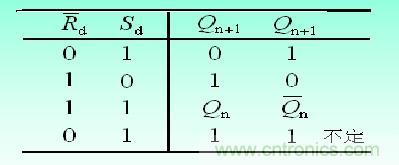

下面是基本RS觸發器的真值表
4、同步RS觸發器

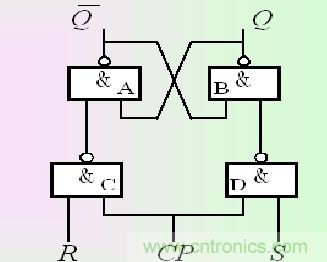

同步RS觸發器是在基本RS觸發器的基礎上加了兩個與非門，CP是時鐘。
當CP為“0”時，下面兩個門電路相當于被封死，這時第一級門電路的輸出端就都為"1",即保持狀態。當CP為“1”時，門電路被打開，第一級門電路的輸出端分別為Rd非和Sd非，這就和剛才的基本RS觸發器一樣了。
[page]
5、JK觸發器
JK觸發器的內部原理相對比較復雜，對于初學者來說，直接記住他的功能就可以了，這樣不至于越學越迷糊，當然有條件的朋友也可以自己去弄明白其中的原理。

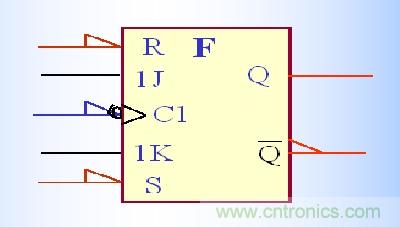

這是JK觸發器的邏輯符號，其中C1代表時鐘，左邊那個箭頭代表負脈沖有效，也就是說只有在時鐘負脈沖來臨的時候Q端才會發生變化（同步工作的情況，異步除外），R,S端為強制置“0”、“1”端，這兩個端口不受時鐘控制，可以強迫置位，R端負脈沖置“0”，S端負脈沖置“1”，J、K端為信號端。

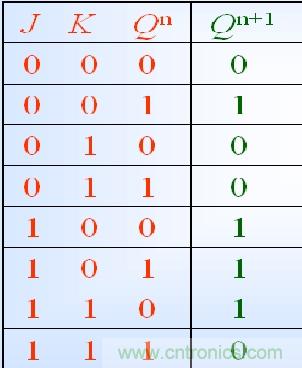

這張是JK觸發器真值表，可以看出當R、S端都為“1”的情況下，信號端的J、K才會發揮作用，從上到下依次是“保持”、置“0”、置“1”、翻轉。
這樣就可以得到JK觸發器的特性表，有了這個表，我們就可以寫出他的特性方程
即

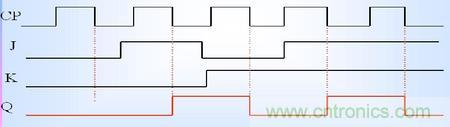

這是時序圖，注意Q端只在時鐘下降沿出變化。
6、D觸發器
這是D觸發器的邏輯符號，注意時鐘是高電平有效，R、S端是強迫置位端，D為信號端。
D觸發器比較簡單，真值表見下圖
[page]
7、T觸發器
真值表
8、T’觸發器
特性方程
T’觸發器的重要應用，可以用作分頻。
綜上所述，上面簡單地介紹了與FPGA有關的觸發器的分類及各觸發器的邏輯原理圖、時序圖、真值表。這些只是個人的看法與簡便的總結，希望對大家有所幫助，同時，也希望大家指出其中的不足及提出好的建議。
