升降壓電路
工作原理過程如下：
（1）當可控開關V處于導通狀態時，電源E通過可控開關V向電感L供電并使能量存儲在電感中，此時流出電源E的電流為i1，方向如圖4所示。而電容C此時不僅要使輸出電壓保持恒定，而且要為負載R供電。值），繼電器KA釋放，切斷負載回路，使蓄電池停止放電。
（2）當可控開關V處于關斷狀態時，電源E被斷開，由存儲在電感L中的能量為電容C和負載R供電，此時流出電感的電流為i2，而電感電流方向不能發生突變，其方向如圖4所示。電流i2自下而上流過負載R，因此負載R的電壓極性與電源E的電壓極性相反，因而升降壓斬波電路又常常被稱為反極性斬波電路。
Cuk斬波電路
工作原理過程為：

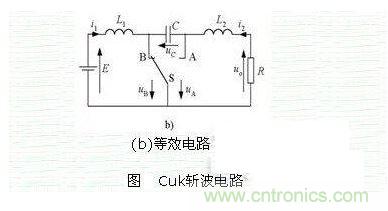

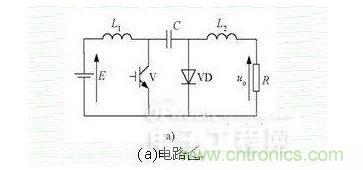

（1）當可控開關V處于導通狀態時，如圖5（a）所示，Cuk斬波電路可分為兩個回路：電源E和電感L1經過V構成回路；負載R、電感L2、電容C經過V構成回路，分別流過電流。
（2）當可控開關V處于關斷狀態時，Cuk斬波電路又分為兩個回路：電源E、電感L1、電容C經過二極管VD構成回路；負載R和電感L2經過VD構成回路，分別流過電流。
如圖5（b）所示，電流i2自下而上流過負載R，因此負載R的電壓極性與電源E的電壓極性相反。
