【導讀】本篇文章強調了電容RMS電流的重要性，其很大程度上決定著電容的使用壽命和工作能力。并藉由實例對各種電容受這種影響的情況進行了舉例。希望大家在閱讀過本篇文章之后能重視RMS電流對電容的影響。
在輸入輸出級當中，很多設計者已經習慣于放置電解電容。若是沒有發生前級或者后級的電解，電路就會看上去不那么恰當。但是在追求電源模塊體積減少的同時，設計者們是否想過，本身就極其微小的電源當中為什么還要對EMI、輸出波紋、散熱、效率等進行要求?
電源中常常被忽略的一種應力是輸入電容RMS電流。若不正確理解它，過電流會使電容過熱和過早失效。在降壓轉換器中，使用下列近似式，根據輸出電流（Io） 和占空比（D）可以很輕松地計算出RMS電流：

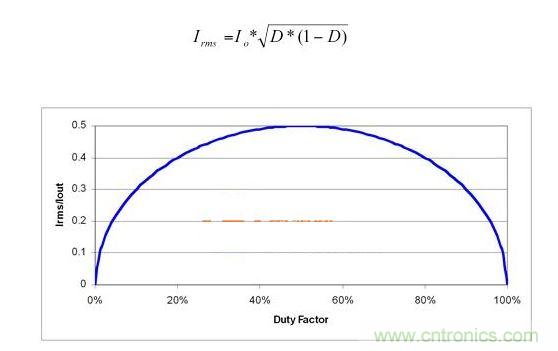

圖1 在1/ 輸出電流處出現降壓輸入電容RMS電流峰值
圖1給出了該表達式的曲線圖;它是一個圓形，其中，50%占空比時達到最大值0.5，并在0%和100%占空比時有2個零交叉。該曲線在50%占空比附近對稱。在20%和80%之間，RMS電流和輸出電流之間的比大于80%。使用這一范圍的占空比，可以將RMS電流粗略估計為1/2最大輸出電流。在這一范圍之外，需要進行相應的計算。
在過去幾年中，陶瓷電容器的容積效率和成本兩方面都取得了巨大的進步。陶瓷電容器現在成為繞過電源功率級的首選。但是，它們的低ESR在電源中會產生許多困擾，例如：EMI濾波器振蕩和意外電壓浪涌。并聯電解電容常常用于抑制這些高Q電路。這些情況下，應該注意電解質中的紋波電流，因?yàn)榇罅康碾娫醇y波電流會最終進入電解電容。

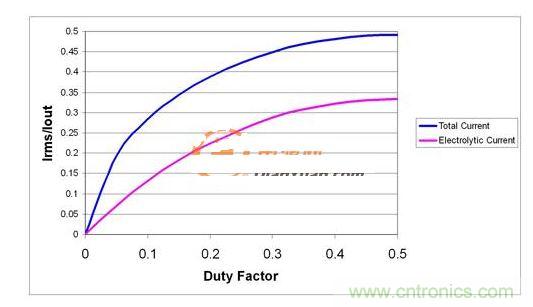

圖 2 使用不同電容類型時請注意電解電容電流
圖2顯示了一個帶輸入電容的100kHz轉換開關例子，其輸入電容由一個同電解電容器并聯的10uF陶瓷電容組成，而該電解電容器包含0.15歐姆的等效串聯電阻（ESR）。假設電解電容器的電容比陶瓷電容器的大，在這種情況下，約70%的RMS電流出現在了電解質中。要減少該RMS電流，可以增加陶瓷電容、工作頻率或者等效串聯電阻（ESR）。通過電容電流的傅里葉級數可以繪制出這一曲線，從而計算每個諧波（多達10）的電解電容器電流，并重新組合諧波來計算電解電容器的總RMS電流。請注意，陶瓷電容的電流與ESR的電流在相位上相差1/4周期，因此必須將它們看作是矢量。如果不想在這些計算方面花費時間，那么可以通過一個電流源和三個無源組件輕松地對該電路進行仿真。
總之，要注意輸入電容中的RMS電流，因?yàn)檫^電流應力會降低電容的可靠性。組合電容類型時更需特別注意，因?yàn)樘沾呻娙萃ǔ试S足夠高的紋波電壓在并聯電解電容中形成過電流狀態。這一問題的解決方法是增加如下一項或多項：工作頻率、陶瓷電容數量、電解電容ESR或其RMS額定電流。
