【導讀】地環路經常來無蹤，去無影，只在示波器上留下一道痕跡。在電子設備正常工作的時候，它就突然出現了，然后又消失了。
地環路經常來無蹤，去無影，只在示波器上留下一道痕跡。在電子設備正常工作的時候，它就突然出現了，然后又消失了。
地環路干擾是一種較常見的干擾現象,常常發生在通過較長電纜連接的相距較遠的設備之間，其產生的內在原因是地環路電流的存在。
由于地環路干擾是由地環路電流導致的，因此在實踐中，有時會發現，當將一個設備的安全接地線斷開時，干擾現象消失，這是因?yàn)榈鼐€斷開時，切斷了地環路。
這種現象往往發生在干擾頻率較低的場合，當干擾頻率高時，短開地線與否關系不大。
地環路干擾形成的原因1：

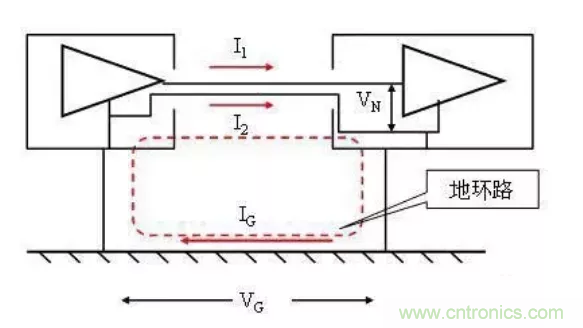

兩個設備的地電位不同，形成地電壓，在這個的驅動下，設備1 — 互聯電纜 —設備2 — 地 形成的環路 之間有電流流動。
由于電路的不平衡性，每根導線上的電流不同，因此會產生差模電壓，對電路造成干擾。
地線上的電壓是由于其它功率較大的設備也用這段地線，在地線中引起較強電流，而地線又有較大阻抗產生的。
地環路干擾形成的原因2：
由于互聯設備處在較強的電磁場中，電磁場在設備1 — 互聯電纜 —設備2 — 地 形成的環路中感應出環路電流，與原因1的過程一樣導致干擾。
解決地環路干擾的基本思路是有兩個：
一個是減小地線的阻抗，從而減小干擾電壓；
另一個是增加地環路的阻抗，從而減小地環路電流。
當阻抗無限大時，實際是將地環路切斷，即消除了地環路。例如將一端的設備浮地、或?qū)⒕€路板與機箱斷開等是直接的方法。
但出于靜電防護或安全的考慮，這種直接的方法在實踐中往往是不允許的。更實用的方法是下面介紹的隔離變壓器、光耦合、共模扼流圈、平衡電路等方法。
具體的做法有這些：

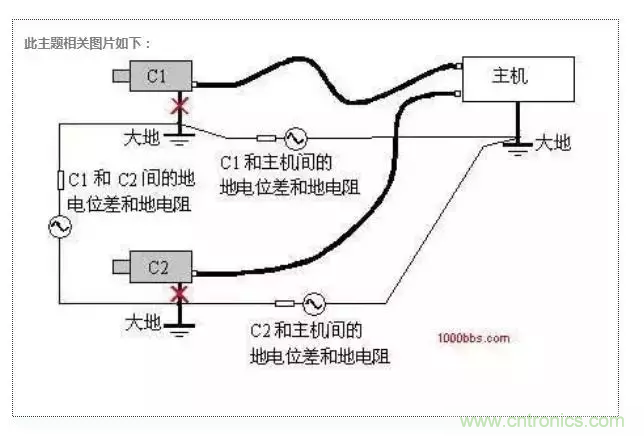

1、 [干擾形成原因]：“地電位環路”把電位分壓加在電纜屏蔽層的兩端，并通過電纜兩端的75歐姆匹配電阻形成回路，在負載上產生了干擾電壓的。
2、 切斷地環路——是最有效、最簡單的辦法;不用任何抗干擾設備；
3、監控系統抗干擾設計原則之一就是：末端監控設備一端接大地，前端攝像機、BNC頭外殼、電纜屏蔽層，必須與大地絕緣（開路）；即使使用抗干擾設備抑制了地環路干擾，也要排除，因?yàn)?ldquo;地環路”是變化的，不穩定的，隨著電網大功率設備增加和用電不平衡情況的變化，地電位差大小也會變化，嚴重時會燒毀設備。
