因果關系
電阻是多種因素共同作用的結果，這些因素導致電子運動偏離金屬或金屬合金晶格理想路徑。
晶格缺陷或不完整會造成電子散射，從而延長行程，增加電阻。以下情況造成這種缺陷和不完整：
因熱能在晶格中移動
晶格中存在不同原子，如雜質
部分或完全沒有晶格(非晶結構)
晶界無序區
晶體缺陷和缺陷
TCR以ppm/℃為單位測量，是上述缺陷熱能部分的特征，不同材料之間差異很大(參見表1)。當溫度恢復到基準溫度時，這種電阻變化的影響恢復原狀。

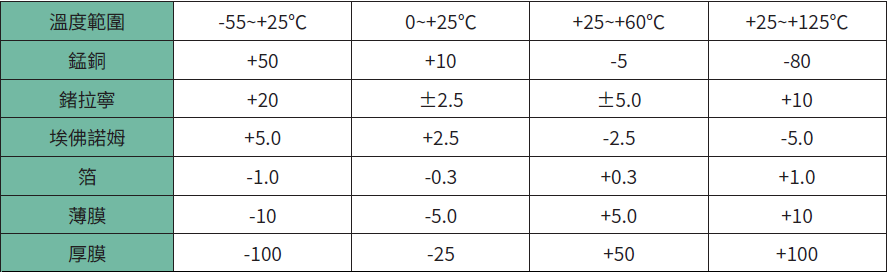

表1：不同電阻層材料TCR，單位為ppm/℃
TCR影響的另一種可見形式是材料的溫度膨脹率。以?xún)蓚€(gè)分別長100m的不同棒料A和B為例，棒料A的長度變化率為+500ppm/℃，棒料B的變化率為+20ppm/℃。145℃溫變下，棒料A長度增加7.25m，而棒料B的長度僅增加0.29m。以圖1比例圖(1/20)直觀顯示這種差異。棒料A的長度明顯變化，棒料B看不出有什么不一樣。

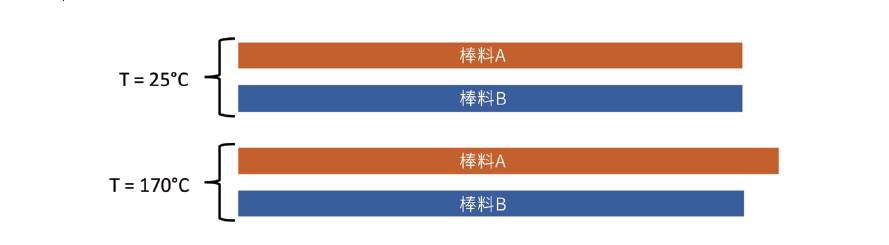

圖1：比較不同棒料的溫度膨脹率
這種情況也適用于電阻，TCR越低，加電(導致電阻層溫度升高)或周?chē)h(huán)境溫度下的測量結果越穩定。
如何測量TCR
根據MIL-STD-202 Method 304測試標準，TCR性能指以25℃為基準溫度，當溫度變化時，電阻阻值變化，組件達到平衡后，阻值差即TCR。電阻隨溫度升高而增加為正TCR (請注意，自熱也會因TCR產生電阻變化)。
電阻-溫度系數(%)：
電阻-溫度系數(ppm)：
其中，R1 = 基準溫度電阻、R2 =工作溫度電阻、t1 =基準溫度(25℃)、t2 =工作溫度。
工作溫度(t2)通常取決于應用。例如，儀器典型溫度范圍為-10~60℃，而國防應用溫度范圍一般為-55~125℃。
圖2顯示溫度從25℃開始升高，電阻成比例變化時不同TCR對比。

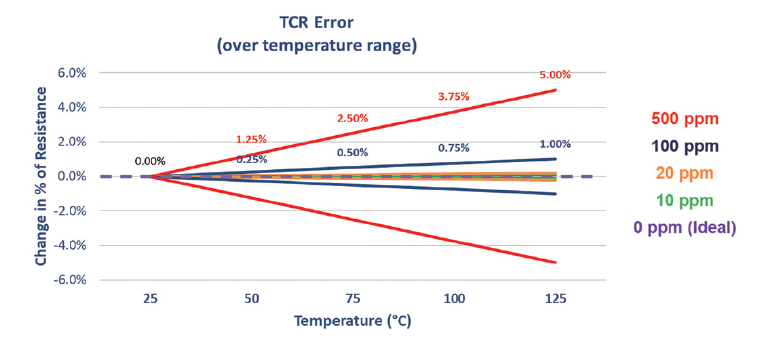

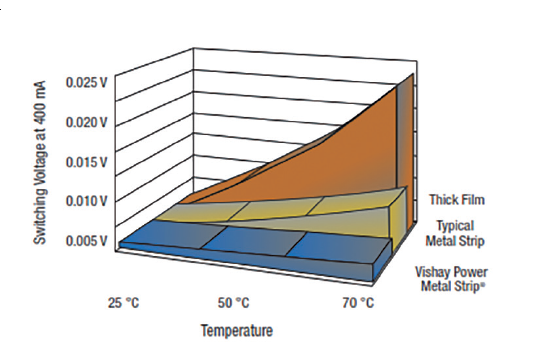

圖2：溫度升高，電組成比例變化時的不同TCR比較
以下公式計算給定TCR條件下最大阻值變化：
其中，R=最終電阻、R0 =初始電阻、α=TCR、T=最終溫度、T0 =初始溫度。
結構對TCR的影響
金屬條(Metal Strip)和金屬板(Metal Plate)電阻技術TCR性能優于傳統厚膜檢流電阻，因?yàn)楹衲る娮璨牧现饕倾y，而銀端子和銅端子TCR值比較高。
圖3：不同材料電阻技術TCR性能。
Metal Strip電阻技術使用實心銅端子(圖3項2)，與低TCR電阻合金(項1)焊接，阻值低至0.1mΩ并實現低TCR。但是，銅端子TCR (3,900ppm/℃)高于電阻合金(

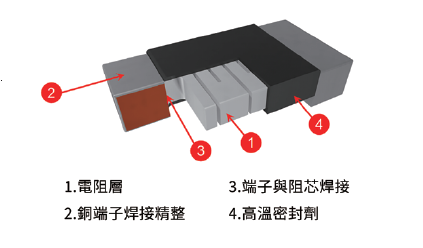

圖4：Metal Strip電阻技術
低阻值銅端子與電阻層合金連接，流經電阻層的電流可以均勻分布，提高電流測量精確度。圖5顯示銅端子與低TCR電阻合金組合對總電阻的影響，最低阻值相同結構情況下，銅端子在TCR性能中變得更為重要。

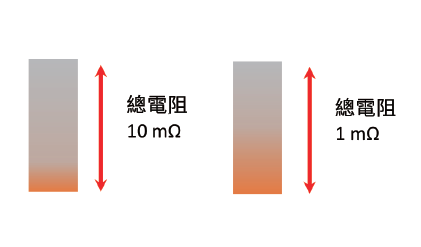

圖5：銅端子與低TCR電阻合金組合對總電阻的影響
凱爾文端子與2端子
凱爾文(4端子)結構具有兩個優點：改進電流測量重復性和TCR性能。缺口結構減少銅端子在電路中的面積。關于凱爾文端子與2端子2512的對比參見表2。

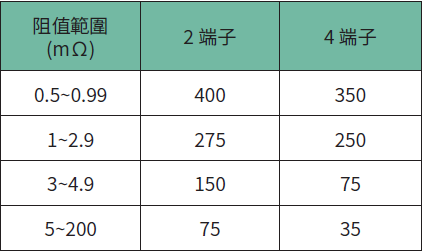

表2：凱爾文端子與2端子2512比較
兩個關鍵問題：
為什么缺口不切透電阻合金以獲得最佳TCR？
銅可以降低測量電流的連接電阻。在電阻合金上開槽會造成電阻合金測量部分無電流，從而導致測量電壓升高。缺口是在銅TCR影響與測量精準度和重復性之間所做的一種折衷。

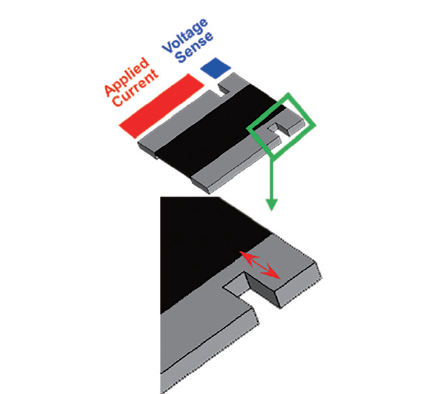

圖6：缺口是在銅TCR影響與測量精準度和重復性之間所做的一種折衷
可以使用4端子焊盤設計獲得同樣的結果嗎？
不可以。雖然4端子焊盤設計確實提高了測量重復性，但不能消除測量電路中銅的影響，額定TCR仍然一樣。
包覆結構與焊接
端子的構成可在電阻層覆上薄銅層，這將影響TCR額定值和測量重復性。薄銅層采用包覆方法或電鍍來實現。包覆結構利用極大壓力，以機械方式將銅片與電阻合金連接在一起，材料之間形成均勻接口。兩種構造方法中，銅層厚度通常為千分之幾英吋，最大限度減小銅的影響并改進TCR。其代價是電阻安裝到基板上，阻值會略有漂移，因?yàn)楸°~層不能在高電阻合金中均勻分布電流。某些情況下，板載電阻漂移可能遠大于不同電阻類型之間的TCR影響。
所有數據表的創建并非對等
一些制造商只列出電阻層TCR，這只是整體性能的一部分，因?yàn)楹雎粤硕私佑绊憽＿@個關鍵參數是包括端接影響的組件TCR，即電阻在應用中的表現。
其他方面，TCR特性適用于有限溫度范圍，如20~60℃，也有更寬范圍的情況，如-55~+155℃。電阻進行對比時，有限額定溫度范圍的電阻性能優于更寬額定范圍的電阻。TCR性能通常是非線性的，負溫度范圍內表現較差。請參閱圖7，了解同一電阻不同溫度范圍的差異。

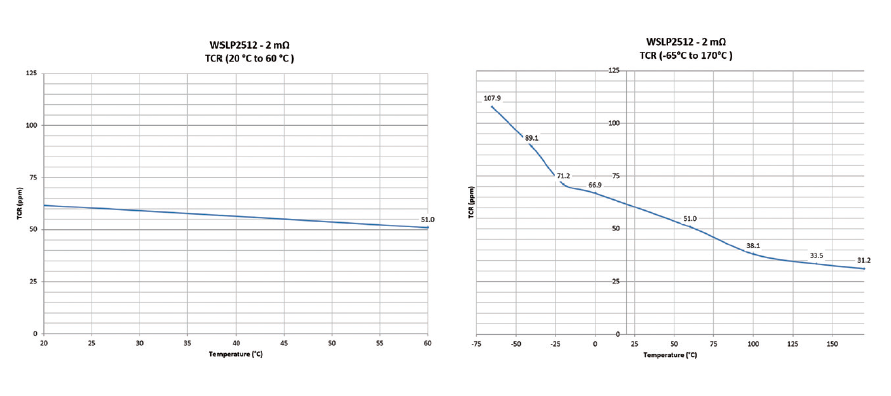

圖7：同一電阻不同溫度范圍的差異
如果數據表中列出一系列阻值的TCR，由于端接影響，其中的最低阻值確定極限。相同范圍內高阻值電阻的TCR可能接近于零，因?yàn)榭傠娮璐蟛糠衷从诘蚑CR電阻合金。這種圖表對比需要澄清的另一點是，電阻并不總是具有這樣的斜率，有時可能比較平。這取決于兩種材料TCR與阻值的相互作用。
總之，影響TCR的因素很多，數據表可能未提供所需信息或所需詳細信息。作為線路設計，如果需要其他信息支持你的決定，應與組件供應商技術部門聯系。
