【導讀】存儲卡連接器是一種用于實現存儲卡與電子設備間電氣連接和機械固定的基礎元件，它負責穩定傳輸數據信號和電源，同時為存儲卡提供物理支撐和保護。在數碼相機、智能手機、工業控制系統及物聯網設備中，這類連接器發揮著不可或缺的作用。
存儲卡連接器是一種用于實現存儲卡與電子設備間電氣連接和機械固定的基礎元件，它負責穩定傳輸數據信號和電源，同時為存儲卡提供物理支撐和保護。在數碼相機、智能手機、工業控制系統及物聯網設備中，這類連接器發揮著不可或缺的作用。
隨著電子設備向小型化、高性能方向發展，存儲卡連接器也經歷了從標準SD到microSD乃至更小尺寸的技術演進。
連接器的核心原理與結構

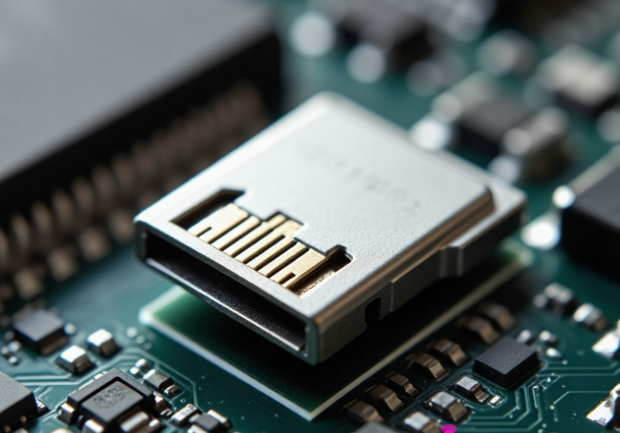

存儲卡連接器的工作原理基于精密接觸力學和電子信號完整性傳輸。當存儲卡插入連接器時，連接器內部經過特殊設計的金屬觸點會與存儲卡上的金手指形成緊密的物理接觸，建立電氣通路。
這一過程需要保證每個觸點都具有適當的正壓力和接觸面積，以確保信號傳輸的可靠性。
現代存儲卡連接器融合了多種機械結構設計以提高易用性和可靠性。推推式機構允許用戶通過輕按操作實現卡的插入和彈出，簡化了操作流程；翻蓋式設計則通過一個可翻轉的蓋子固定存儲卡。
這些機構雖然增加了機械復雜性，但顯著提升了用戶體驗。為了應對便攜設備可能面臨的電磁干擾問題，高端存儲卡連接器采用全屏蔽不銹鋼蓋設計，有效防止電磁泄漏和干擾。
連接器內部還集成了卡檢測開關，用于偵測存儲卡的插入狀態，以便系統及時激活相應的讀寫操作。
存儲卡連接器的突出優勢
微型化設計是存儲卡連接器最顯著的優勢之一。以microSD卡連接器為例，其尺寸可小至14.6mm×1.8mm×16mm（長×寬×高），非常適合空間受限的便攜設備。
這種緊湊設計不僅節省了內部空間，也為設備外觀設計提供了更大自由度。高可靠性是存儲卡連接器的另一核心優勢。優質連接器采用銅合金觸點并配以鍍金處理，既能保證良好的電氣特性，又能有效防銹和抗氧化。
一些產品還設計了內部引線端子結構和棱紋內壁，在插入卡時保護端子尖，防止觸點殘斷。存儲卡連接器的機械耐久性同樣令人印象深刻。
以Molex的連接器為例，其機械工作壽命可達10，000次插拔循環，足以滿足頻繁更換存儲卡的應用需求。這種長壽命特性在監控設備、數據記錄儀等需要定期導出數據的場景中尤為重要。
良好的兼容性使存儲卡連接器能夠支持多種類型的存儲卡，包括標準SD、microSD以及各類SIM卡，為設備制造商提供了統一的外圍擴展解決方案。
多元應用場景分析
存儲卡連接器的應用范圍極為廣泛，覆蓋了從消費電子到工業設備的多個領域。在消費電子領域，它們被廣泛應用于移動電話、便攜式音頻播放器、數碼相機和便攜式游戲機中。
這些應用場景通常要求連接器具有小巧的體積和優雅的外觀，同時保證足夠的耐久性以應對用戶頻繁插拔。汽車電子是存儲卡連接器的另一重要應用領域，特別是在汽車導航和個人導航設備中。
在這些應用中，連接器需要耐受更寬的溫度范圍（通常為-25°C至+85°C）和更強的振動沖擊，確保在惡劣行車環境下的可靠性。工業與通信領域對存儲卡連接器提出了更高要求。
工業控制系統、網絡設備及電信基礎設施通常需要連接器具備更強的抗干擾能力、更長的使用壽命以及更好的溫度適應性。在這些應用中，連接器的失效可能導致嚴重系統故障，因此可靠性和穩定性成為首要考量因素。
成本分析與元器件選型要則
存儲卡連接器的成本結構受多種因素影響。根據市場數據，基礎型號的microSD連接器單價在人民幣0.35元至15元之間，價格差異主要源于材料品質、機械復雜度和品牌溢價。
連接器選型是一項系統工程，需要綜合考慮多個技術參數。引腳數量是基礎考量因素之一，microSD連接器通常具有8-10個引腳（包括數據和電源引腳）。
安裝類型直接影響生產效率和可靠性，表面貼裝（SMT）型便于自動化生產，通孔型則可能提供更強的機械保持力。電路板上的高度（板上高度）對超薄設備設計尤為重要，現代連接器可低至1.45mm。
觸點鍍層厚度直接關系到連接器的耐久性和電氣特性，優質連接器通常采用鍍金處理，厚度從0.025μm到0.76μm不等。
選型時還需特別關注連接器的機械特性，包括插拔力、插拔周期壽命以及卡保持力。這些參數直接影響用戶的使用體驗和產品的長期可靠性。
工作溫度范圍必須與設備的使用環境相匹配，工業級應用通常要求-25°C至+85°C的工作溫度范圍。此外，屏蔽效果和防靜電保護也是高速數據傳輸應用中的重要考量因素。
國際與國內主要廠商全景對比
存儲卡連接器市場由多家國際知名廠商和國內領先企業共同主導，它們各自擁有不同的產品特性和市場定位。

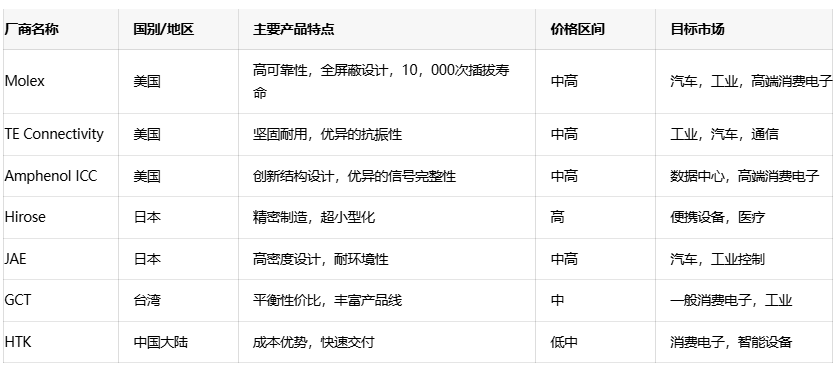

表：主要存儲卡連接器廠商對比
國際品牌如Molex、TE Connectivity和Amphenol在高端市場占據主導地位，它們提供更高可靠性、更完整產品線和全球技術支持，但價格通常比國內品牌高出30%-50%。
這些廠商的產品通常面向汽車、工業和高端消費電子等對品質要求極高的應用場景。日本廠商如Hirose和JAE則在超高精度和微型化方面表現卓越，其產品特別適合對空間要求極為苛刻的便攜設備。
國內廠商如HTK和臺灣的GCT則以更具競爭力的價格和更靈活的服務見長，能夠快速響應市場變化。隨著技術進步，這些廠商的產品質量正在不斷提升，逐漸向中高端市場滲透。
成本與性能平衡策略
在存儲卡連接器的選型過程中，平衡成本與性能是關鍵挑戰。對于大批量消費類產品，國內廠商提供的連接器往往能夠提供最佳性價比，尤其是當價格成為主要考量因素時。
然而，對于高可靠性應用如汽車電子、工業控制或數據中心設備，國際品牌提供的更高規格產品通常是更明智的選擇，因為它們經過嚴格測試驗證，能確保系統長期穩定運行。
環境適應性是另一個重要考量點。如果設備將在極端溫度、高濕度或強振動環境下使用，選擇具有更寬工作溫度范圍和更好機械設計的連接器至關重要，即使這意味著需要承擔更高的成本。
此外，供應鏈韌性也應納入決策考量。近年來，全球芯片短缺問題凸顯了供應鏈多元化的重要性。在選擇存儲卡連接器時，評估供應商的交付能力、地理位置和庫存策略與評估產品技術參數同樣重要。
存儲卡連接器雖是小元件，卻關乎整個產品的可靠性與用戶體驗。選型時需跳出單一價格維度，從產品生命周期、使用環境和技術趨勢全方位考量。隨著設備小型化與數據速率不斷提升，存儲卡連接器技術也將持續演進，為電子設備設計帶來新的可能與挑戰。
