【導讀】噪聲分很多種，性質也是多種多樣的。所以，噪聲對策（即降低噪聲的方法）也多種多樣。在這里主要談開關電源相關的噪聲，因此，請理解為DC電壓中電壓電平較低、頻率較高的噪聲。另外，除電容外，還有齊納二極管和噪聲/浪涌/ESD抑制器等降噪部件。不同的噪聲性質，所需要的降噪部件也各不相同。如果是DC/DC轉換器，多數會根據其電路和電壓電平，用LCR來降低噪聲。
使用電容器降低噪聲
噪聲分很多種，性質也是多種多樣的。所以，噪聲對策（即降低噪聲的方法）也多種多樣。在這里主要談開關電源相關的噪聲，因此，請理解為DC電壓中電壓電平較低、頻率較高的噪聲。另外，除電容外，還有齊納二極管和噪聲/浪涌/ESD抑制器等降噪部件。不同的噪聲性質，所需要的降噪部件也各不相同。如果是DC/DC轉換器，多數會根據其電路和電壓電平，用LCR來降低噪聲。
使用電容器降低噪聲的示意圖
下面是通過添加電容器來降低DC/DC轉換器輸出電壓噪聲的示例。

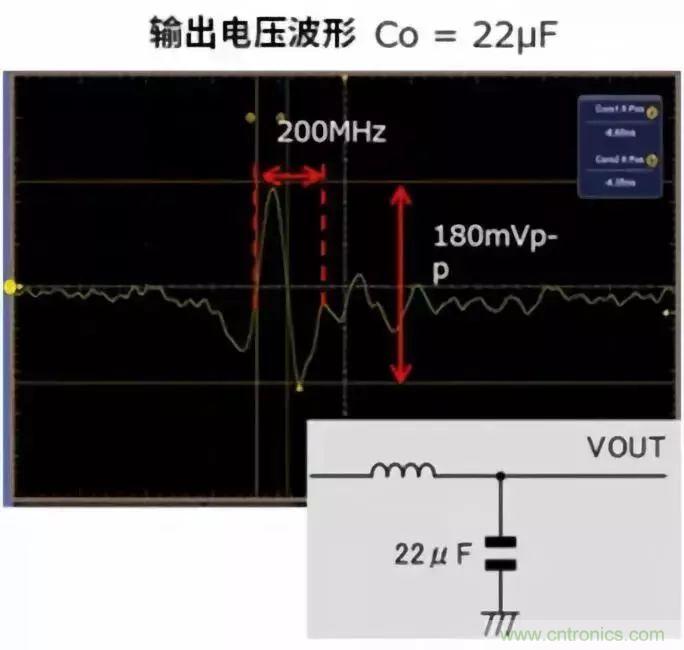

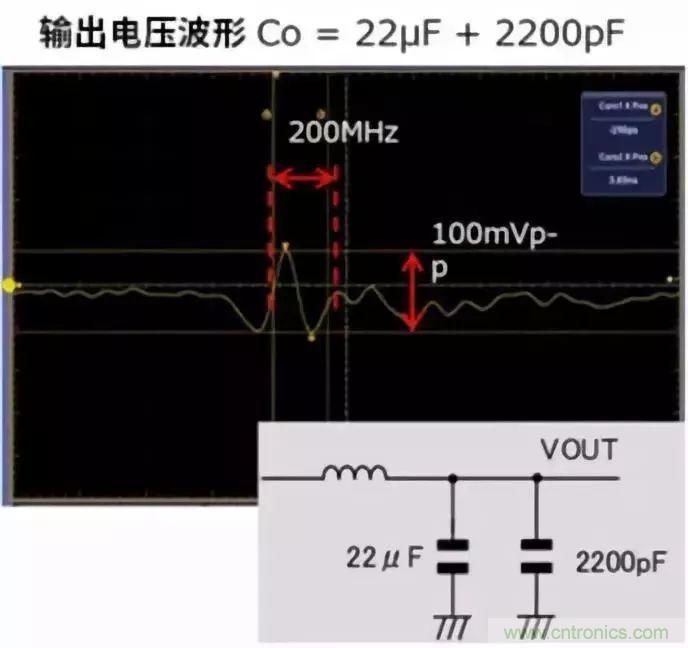

上面的波形是輸出端LC濾波器的電容為22µF時，在約200MHz的頻率范圍存在180mVp-p左右的噪聲（振鈴、反射）。下面的波形是為了降低這種噪聲而添加了2200pF電容后的結果。從波形圖可以看出，添加2200pF的電容使噪聲降低了100mV左右。

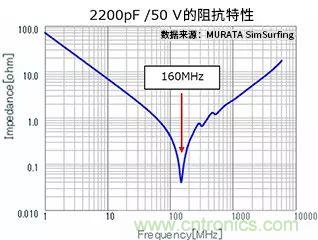

問：這里應該思考的是“為什么是2200pF”。下圖為所添加電容器的阻抗頻率特性。
答：之所以選擇2200pF的電容，是因為阻抗在160MHz附近最低，利用這種阻抗特性，可降低噪聲幅度約2MHz。
這是通過添加電容器來降低目標噪聲頻率的阻抗，從而降低噪聲幅度的手法。
像這樣通過添加電容器來降低噪聲時，需要把握噪聲（振鈴、反射）的頻率，并選擇具有相應阻抗的頻率特性的電容器。
關鍵要點：
?通過降低目標噪聲頻率的阻抗來降低噪聲幅度。
?降噪用電容器的選型需要根據阻抗的頻率特性進行（而非容值）。
