【導讀】這之前作為使用電感的降噪對策，介紹了電感和鐵氧體磁珠、共模濾波器。本文將主要介紹PCB板布局相關的注意事項。
串擾

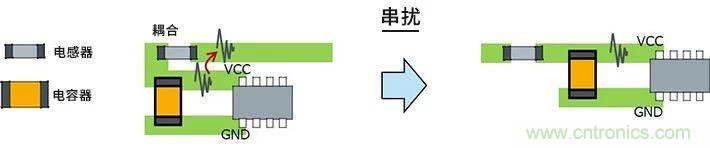

串擾是因電路板布線間的雜散電容和互感，噪聲與相鄰的其他電路板布線耦合。下面是LC濾波器的圖形布局和部件配置帶來的串擾及其對策示例。
在左側的布局示例中，VCC線路中有LC濾波器，濾波器后的布線與含有濾波器前的噪聲的布線相鄰，因此噪聲因串擾而耦合，濾波效果下降。右側為對策示例，采用了不與含有噪聲的線路相鄰的布局，從而可將噪聲耦合控制在最低限度內。
GND線反彈噪聲

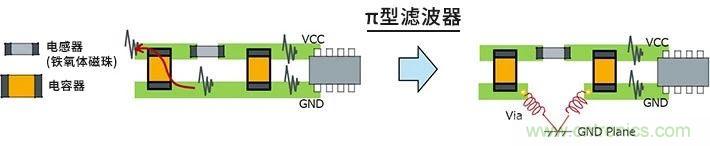

在該示例中可以看出，在使用了π型濾波器的電感前后所配置的電容，其GND的設置方法可能會帶來地線反彈噪聲。在左圖示例中，如箭頭所示，來自GND的噪聲經由電容回流，并去到了濾波器外面。
在這種情況下，為了避免噪聲直接傳播，可利用Via的寄生電感的手法，經由過孔（Via）與GND平面連接，改善效果較好。
經常聽到“在開關電源電路中，PCB板布局是非常重要的”。這的確非常重要，因為里面包含著布局訣竅。
關鍵要點：
● 有些PCB板布線布局，會因串擾而導致濾波效果下降。
● π型濾波器電容的GND的某些設置方法可能會帶來地線反彈噪聲。
● 優化PCB板布線布局可避免這些問題。
