產品特性：
- 33GHz帶寬
- 業界最高水平測量精確度
- 最佳上升時間表現及輸入靈敏度
應用范圍：
- 高性能系統和硅片行業

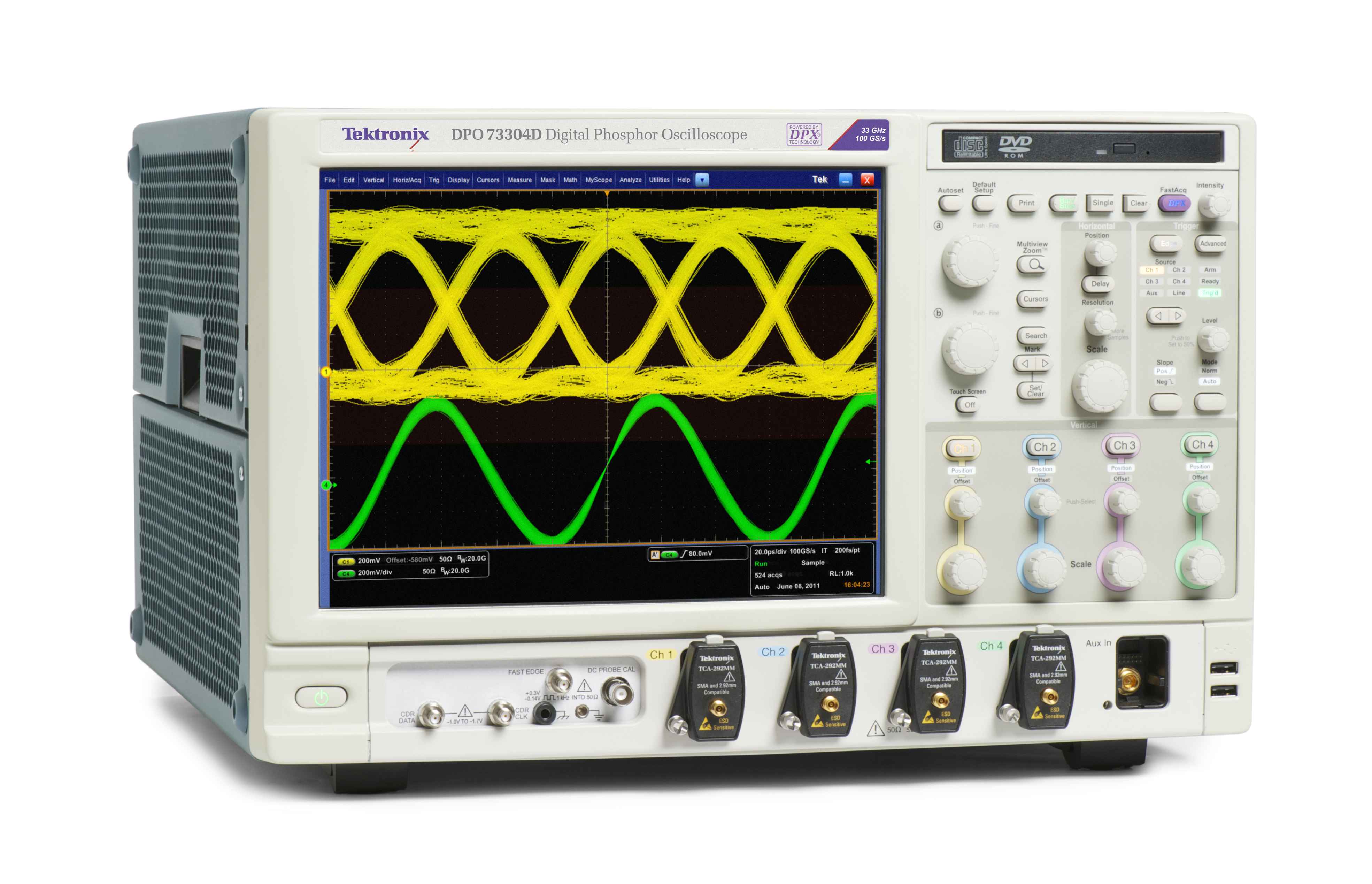

全球示波器市場的領導廠商——泰克公司日前宣布，推出了4款最新 DPO/DSA70000D 系列示波器型號，這些型號產品在全4個通道上提供了高達33GHz的帶寬，雙通道上實現了高達100GS/s的實時采樣率。這些最新獨創產品包括25GHz和33GHz帶寬型號，為當前的多個通道間的最快電信號提供了業界最高水平的測量精確度。
基于 IBM 8HP鍺化硅（SiGe）芯片組引入一種速度極快的技術，泰克工程師在一塊芯片上同時制備高速雙極性晶體管和標準CMOS的途徑，使最新示波器能夠提供市面上多個通道最快上升時間的能力。高速光纖、射頻（RF）和超過20Gb/s數據率的串行數據測量等精確特征需要這樣高敏感度的、低噪音測量的能力。
“通過在一臺實時示波器上結合業界最佳信號完整性和定時精確性，我們?yōu)榭蛻籼峁┝怂麄兯璧耐黄菩詼y試儀器，使其準確且更有把握地完成最前沿的設計，”泰克公司示波器產品總經理Roy Siegel表示，“我們會繼續創新之路，采用8HP 鍺化硅技術實現領先的 ASIC 設計，提供更卓越的精準水平。”
高性能示波器的多個行業第一
最新示波器囊括了多個行業第一，這些特性專為從事高性能系統和硅片行業的客戶而設計。 主要先進特性包括：
- 泰克繼續實現業界內領先的實時采樣率性能，提供33GHz帶寬，并在2個通道上實現100GS/s采樣率和在4個通道上實現50GS/s采樣率，以使DPO/DSA73304D成為市場上最快的，精確度最高的示波器。這些無與倫比的性能只有泰克最新的33 GHz SiGe前置放大器和采樣與保持裝置能實現，為設計與驗證工程師提供了最清晰的可視化系統，以便他們能夠進行調試和應用驗證。
- 業內唯一在10TS/s等效采樣模式下，提供4通道33GHz帶寬，為實時示波器提供絕無僅有的信號可視化，從而進行設計和制造應用。
- 業界最佳的上升時間表現，可精確檢定20皮秒上升時間的信號。這將為客戶提供業界精確度最高的示波器，幫助他們開發前導性的硅片。
- 業界最佳輸入靈敏度，達到了滿刻度62.5mV（6.25mV/div），為基于LVDS標準的低電平信號測量提供了更好的精確度。
- 通過更快的數據存取、測量分析，8b/10b串行解碼，快速的內部數據傳輸，全新的基于自定義限定區域的視覺觸發（Visual Trigger）性能，在最快的時間內分析和解決問題。
- 廣受歡迎的DPOJET抖動和定時分析已升級，用來支持有界不相關抖動（Bounded Uncorrelated Jitter）的抖動分離。BUJ是一個來源于10Gb/sec以上信號串?dāng)_所有產生的重要抖動類型。產生于其它隨機抖動源的BUJ分離可以通過DPOJET來實現，以獲得更多的完整分析。
- 隨著76%的泰克客戶采用第三方軟件，最新示波器引進了一個先進的DataStore數據處理途徑。采用MATLAB® 或Microsoft® .NET 語言等第三方工具，用戶能夠?qū)⒉ㄐ螖?shù)據的處理算法直接插入到示波器顯示系統和應用軟件之中。用戶將在廣泛應用上大大提升效率，如去嵌入自定義過濾器和調用自定義過濾器功等功能。
- 為了獲取信號，泰克提供了高達33GHz帶寬支持，通過它的無縫TekConnectTM 通道接口，使泰克2.92毫米適配器和小型探頭前端的高性能探頭，能夠為被測設備（Device Under Test）提供靈活、可靠的連接。
支持前瞻性的設計應用
目前，領先FPGA廠商正在實施非常快速的而且相當復雜的硅片方案，以滿足通信和串行數據應用需求。這些應用需要超過20GHz頻率的SerDes驗證。Altera等數家廠商已經計劃將28Gb/s發送機等特性集成到新一代的28-nm FPGA中。
Altera公司高端FPGA部高級產品營銷經理Bernhard Friebe表示：“多年以來，我們一直與泰克保持密切合作，以檢測我們的發送機技術功能，從而為最新一代的高速串行協議提供及時支持。全新的泰克示波器整合了性能和精確度特性，讓人為之振奮，并且助力我們?yōu)闃I(yè)內相繼推出最具能耗效率的高性能發送機。”
隨著目前光纖速度達到100Gb/s甚至更高速度，工程師正嘗試精確地驗證光調制技術，以實現高效的光纖傳輸。DPO/DSA70000D產品提供了4個高精確度的通道，以滿足PM-QPSK調制分析。70000D系列產品將協同Optametra公司（于最近被泰克收購）的相干光波信號分析儀 （Coherent Lightwave Signal Analyzer），以實現光纖PM-QPSK、QAM16、其它復雜的調制信號的可視化與測量。
Optametra公司總裁Rob Marsland表示：“最新33 GHz 的泰克示波器使得設計者可以通過誤碼率來了解高級調制技術的效果，甚至在速度繼續增加時也同樣適用。采用這些示波器，工程師能夠有把握地在第一時間分析超出240 GB/s的比特速率。”
作為示波器的領先企業，泰克理解工程界的需求和挑戰，并繼續推出新的產品和方案，以應對行業需求。泰克致力于技術創新和質量保證，這些成為公司65年來的競爭優勢與優良傳統。
供貨時間
DPO/DSA70000D型號產品將于2011年第4季度全球上市。這四個上市產品包括33GHz帶寬的DPO73304D和DSA73304D、25 GHz帶寬的DPO72504D 和DSA72504D。
