- 緊湊的新數字光電耦合器每通道功耗低于10mW
- 可處理高達5kV隔離電壓
- 符合工業安全標準
- 通信、工業和消費應用
通信、工業和消費應用領域提供模擬接口零部件的領先級供應商Avago Technologies (Nasdaq: AVGO) 宣布推出ACPL-M21L/021L/024L/W21L/K24L光電耦合器產品系列。相較于市場上其他相近的5MBd產品，這些光電耦合器的功耗更低。ACPL-x2xL光電耦合器面向滿足使用者對于低功耗、更高隔離電壓、更好共模抑制(Common Mode Rejection, CMR)能力的要求進行設計，主要助力來自于新LED的卓越性能和檢測器芯片設計。
Avago的數字光電耦合器產品廣泛使用于包括電源和電機控制電路，以及數據通信和數字邏輯接口電路等各種多樣化隔離應用。
新ACPL-x2xL 5MBd數字光電耦合器LED驅動電流最低要求為1.6mA，檢測器芯片功耗低于1.1mA。檢測器芯片包含可在上電和斷電時提供無短時脈沖噪聲輸出的CMOS輸出電路，以及內置施密特觸發器，可以提供邏輯兼容輸出波形的光接收器輸入電路，省去外加波形整形電路需求，內部屏蔽功能可以保證1,000V共模電壓下25kV/μs的高共模抑制(CMR)能力。ACPL-x2xL光電耦合器可在3.3V/5V電源電壓下工作，交流和直流性能可以在-40oC到+150oC延伸溫度范圍內得到保證。

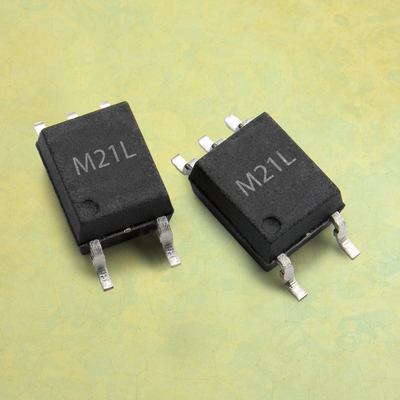

ACPL-M21L、ACPL-021L和ACPL-W21L為分別采用SO5、SO8以及延展型SO6封裝的單通道光電耦合器，ACPL-024L以及ACPL-K24L則分別為采用標準SO8和延展型SO8封裝的雙通道光電耦合器產品。
所有新光電耦合器產品都符合工業安全標準，如IEC/EN/DIN EN 60747-5-5強化絕緣以及UL 1577和CSA等認證要求。
Avago新光電耦合器系列第一個產品ACPL-M21L已經開始提供樣品，以一萬個單位采購時單價為0.88美元。
