【導讀】凌力爾特日前重磅推出用于 9V 至 72V系統的理想二極管橋控制器 LT4320。采用低損耗 N 溝道 MOSFET 替代了全波橋式整流器中的全部 4 個二極管，能顯著降低功率耗散并增加可用電壓。并因免除了笨重的散熱器而縮減了電源尺寸。
凌力爾特公司 (Linear Technology Corporation) 推出一款用于 9V 至 72V系統的理想二極管橋控制器 LT4320。其采用低損耗 N 溝道 MOSFET 替代了全波橋式整流器中的全部 4 個二極管，以顯著地降低功率耗散并增加可用電壓。由于電源效率的提升免除了笨重的散熱器，因此縮減了電源尺寸。通過免除二極管橋中固有的兩個二極管壓降提供了額外的裕度，低電壓應用將從中獲益。與傳統的替代方案相比，MOSFET 橋可實現具有高空間利用率和電源效率的整流器設計。控制器的工作頻率范圍為 DC 至 600Hz。
LT4320 開關控制電路平穩地接通兩個適當的 MOSFET，同時將另外兩個 MOSFET 保持在關斷狀態以防止反向電流。一個集成型充電泵負責為外部低導通電阻 N 溝道 MOSFET 提供柵極驅動，并不需要外部電容器。MOSFET 的選擇在 1W 到幾千瓦的功率級別范圍內提供了最大的靈活性。

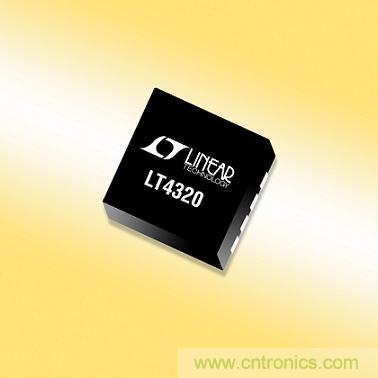

LT4320 提供了兩種選項：LT4320 設計用于 DC 至 60Hz 電壓整流，而 LT4320-1 則專為 DC 至 600Hz 電壓整流而設計。LT4320 規格在 -40oC 至 85oC 的工業溫度范圍，其可提供緊湊型 8 引腳 3mm x 3mm DFN 封裝，以及具有增大的高電壓引腳間距的 12 引腳 MSOP 封裝。以 1,000 片為單位批量購買，每片價格為 2.95 美元，該器件現可按生產批量供貨。評估電路板可在線獲取，或通過當地的凌力爾特銷售辦事處獲得。

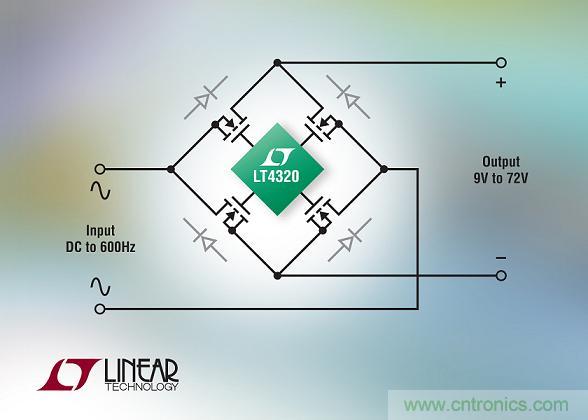

有源橋式整流器可節省功率和電壓
性能概要：LT4320
• 二極管橋整流器的低損耗替代方案
• 控制 N 溝道 MOSFET
• 最大限度地提高了電源效率
• 消除了熱設計問題
• 最大限度地增加了可用電壓
• 9V 至 72V 工作電壓范圍
• DC 至 600Hz 工作頻率范圍
• 1.5mA 靜態電流
• -40°C 至 +85°C 保證溫度范圍
• 8 引腳 3mm x 3mm DFN 封裝和 12 引腳 MSOP 封裝
