【導讀】本文小編為大家介紹一款PIC旋轉時鐘的設計。本次設計的旋轉時鐘系統由基板、指針板、直流電機、電源、紅外遙控器以及上位機（PC）控制軟件等部分組成。下面給大家詳述旋轉時鐘的各個組成部分以及工作原理圖。
1、基板
基板負責紅外解碼、按鍵檢測、聲控信號檢測，并解析這些控制信號，去控制電機的轉動，或者把控制信號轉換為串口控制命令發送給指針板。
2、電機
電機采用的是普通直流電機，負責帶動指針板旋轉。電機可以安裝在基板上，也可以根據實際需要脫離基板安裝在外殼上。電機的啟動或停止，由基板上的CPU 負責控制。由于沒有采用轉速勻速控制，因此驅動電路和控制程序就比較簡單。
電機軸是金屬的，所以被同時充當了電源和串口通訊的地線。另外在電機軸上套了一個導電環，在轉動時導電環與電刷保持接觸，構成電源的正極和串口通訊的信號線
3、指針板
指針板負責顯示功能，是旋轉時鐘的主要部件，相當于最佳男主角。
指針板的主控芯片就是PIC16F886。
4、紅外遙控器
遙控器采用比較簡單的方案實現。主控芯片采用了EM78P153S。
5、上位機
上位機程序是本項目的高端應用。上位機軟件可以采用VB 編程，通過串口發送串行控制名令給指針板。其功能涵蓋了基板上所有的串行控制功能，并有所加強和擴展。比如，可以通過電腦下載新的顯示畫面到指針板上，并存儲在CPU 的內部E2PROM中。

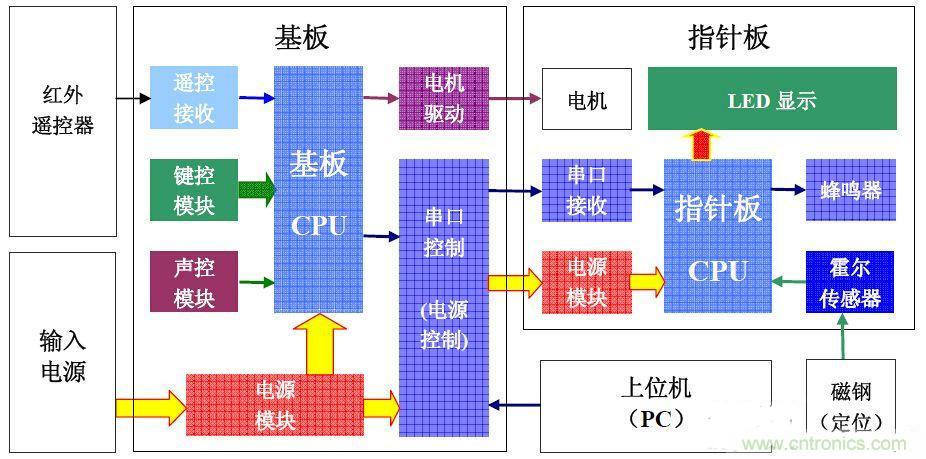

圖1：旋轉時鐘系統框圖

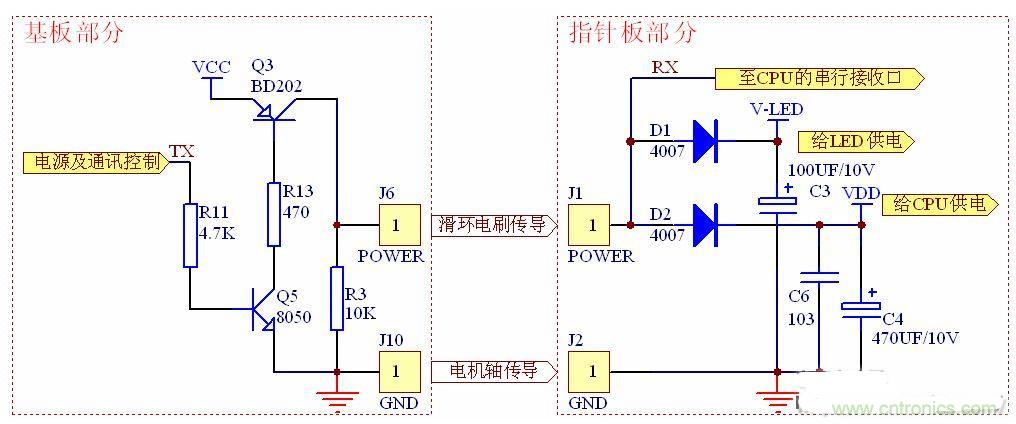

圖2：供電與通訊電路

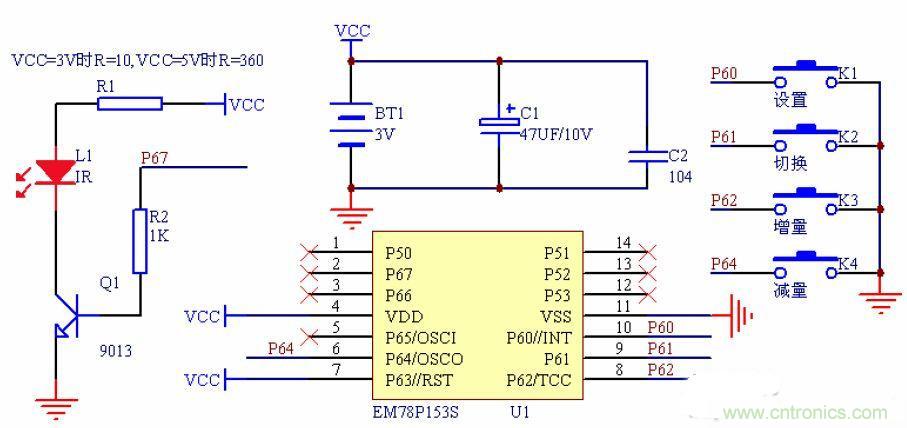

圖3：遙控器原理圖

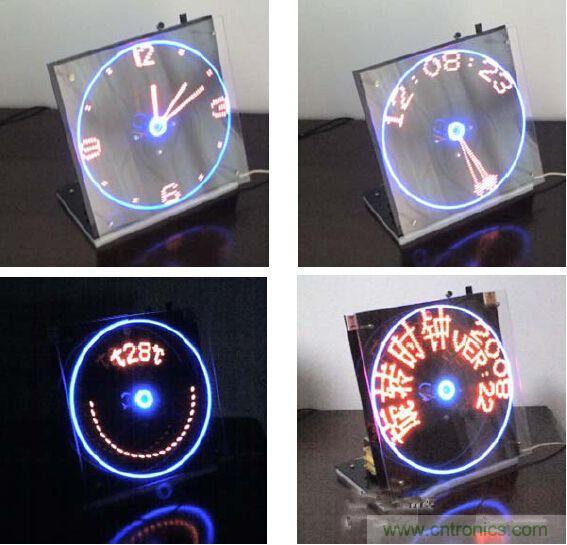

圖4：顯示畫面實物圖
