【導讀】CAN總線即是通過CANH和CANL將所有節點連接在一起，實現信息通道共享的通訊方式。這種通訊方式不僅布線方便，而且節約成本，但是又一弊端就是在向航排查故障時會有一定難度。所有節點的連接很大程度上增大了判斷故障節點的難度。

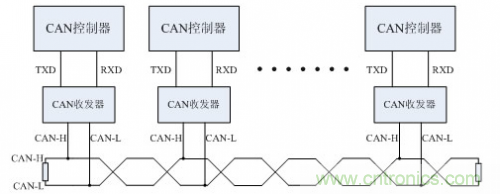

圖1 CAN網絡連接
CANScope分析儀廣州致遠電子股份有限公司研發的一款綜合性的CAN總線開發與測試的專業工具，集海量存儲示波器、網絡分析儀、誤碼率分析儀、協議分析儀及可靠性測試工具于一身，并把各種儀器有機的整合和關聯；重新定義CAN總線的開發測試方法，可對CAN網絡通信正確性、可靠性、合理性進行多角度全方位的評估；幫助用戶快速定位故障節點，解決CAN總線應用的各種問題，是CAN總線開發測試的終極工具。
CANScope的“信號質量”分析插件可以通過分析每個CAN節點發出的波形，自動對其的最小電壓幅值、最大電壓幅值、信號幅值、波形上升沿時間、波形下降沿時間、信號時間進行綜合“評分”，然后通過柱狀圖來直觀顯示出每個CAN幀ID的信號質量。用戶無需深入了解CAN總線協議、眼圖、斜率、幅值、振鈴、地彈等等專業知識。只需使用CANScope采集一段時間后，點擊鼠標即可自動完成分析工作。如圖2所示。為六個測量評價的參數。

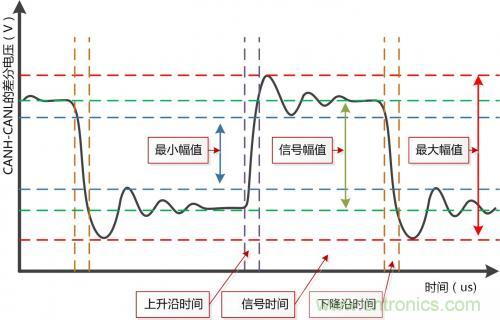

圖2 CANScope信號質量分析參數

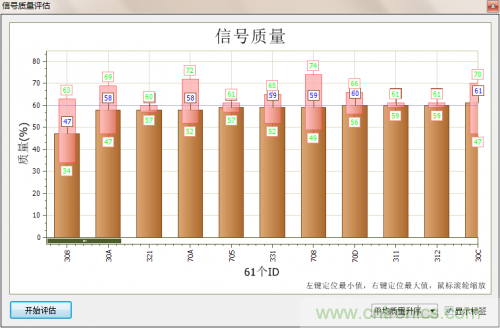

[page] 如圖3所示。為某地鐵車輛上的CAN總線實際測試結果，通過信號質量的升序排列，可以看到發出幀ID為0x308的這個節點，信號質量平均值只有47分，最差值甚至只有34分。
圖3 CANScope信號質量解析示意圖（左邊為最差質量）

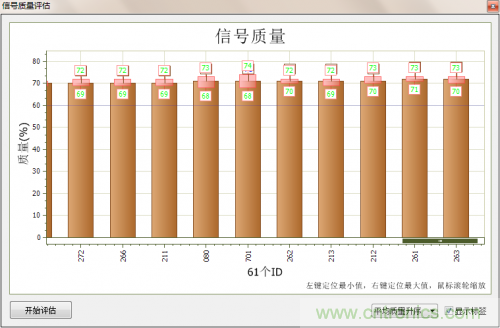

而信號質量評價圖的右邊為信號質量最好的發出0x263幀ID的節點，其最差質量也達到了70分。如圖4所示:
圖4 CANScope信號質量解析示意圖（右邊為最好質量）

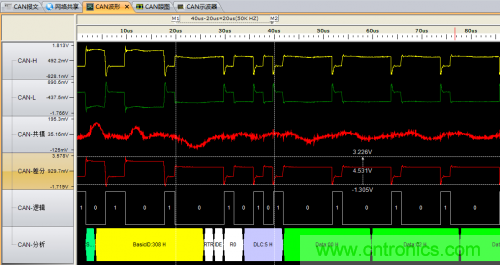

通過CANScope的波形篩選查看0x308的波形，發現有很明顯的反射“地彈”現象，并且有效幅值比較小。如圖5所示。
圖5 信號質量最差點的波形

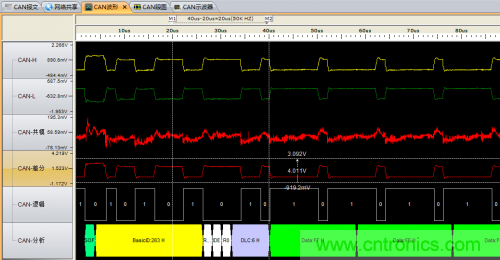

而信號質量最好的0x263的波形如圖6所示，沒有明顯的反射，波形十分整潔。故需要將發出0x308的這個節點拆下進行單獨分析。
圖6 信號質量最好點的
