【導讀】簡單的說，進入了電子，不管是學純模擬，還是學單片機，DSP、ARM等處理器，或者是我們的FPGA，一般沒有不用到按鍵的地方。按鍵：人機交互控制，主要用于對系統的控制，信號的釋放等。因此在這里，F(xiàn)PGA上應用的按鍵消抖動，也不得不講！
為什么要消抖動？

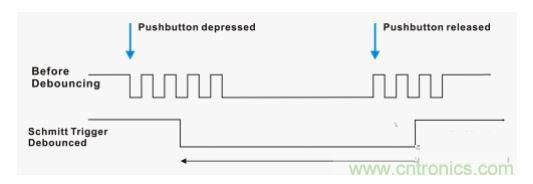

如上圖所示，在按鍵被按下的短暫一瞬間，由于硬件上的抖動，往往會產生幾毫秒的抖動，在這時候若采集信號，勢必導致誤操作，甚至系統崩潰; 同樣，在釋放按鍵的那一刻，硬件上會相應的產生抖動，會產生同樣的后果。因此，在模擬或者數字電路中，我們要避免在最不穩定的時候采集信號，進行操作。
對此一般產用消抖動的原理。一般可分為以下幾種：
（1）延時
（2）N次低電平計數
（3）低通濾波
在數字電路中，一般產用（1）（2）種方法。后文中將詳細介紹。
模擬電路按鍵消抖動

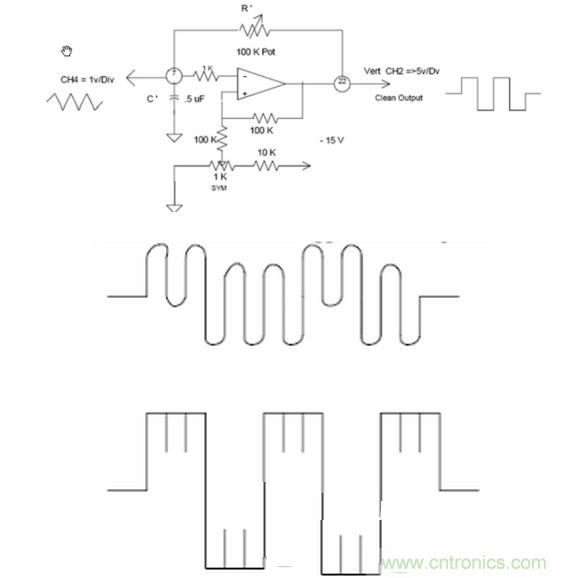

對于模擬電路中，一般消抖動用的是電容消抖動或者施密特觸發等電路，再次不做具體介紹。施密特觸發電路如下所示。
