IPC-D-356A 網表文件的作用
PCB電測是一種有效的印制板最終檢驗方法。 大家都知道我們成品PCB在交貨之前都要100%進行電測，它能根椐用戶設計的網絡邏輯關系來判斷印制板的電連接性能是否與用戶的設計一致。一般而言,印制板測試主要有兩中方法。一種是針床通斷測試，另一種是移動探針測試(flying probe test system)也就是我們通常所說的飛針測試。它們的測試原理是什么呢，常規就是通過專業軟件提取客戶的原始gerber內的網絡邏輯與成品PCB的網絡邏輯進行比對，確保成品的PCB沒有開短路。但是這樣有一個弊端，如果我們提供的原始GERBER資料，投產時沒有進行過IPC-D-356A文件的比對，那么工廠最終的電測測試結果是只能確保裸板與原始GERBER一致，而不能保證其與PCB設計的原理圖一致。如果我們提供的GERBER資料萬一有開短路的問題存在，那么結果不言而喻。如果是大型量產的話，對于PCB的終端客戶來說，可能是滅頂之災。
IPC-D-356A文件可以添加到驅動飛針測試設備的后處理命令中。如果我們提供了IPC-D-356A文件，現在一些先進的測試機可以將其讀入并轉換成測試機能夠正常識別的網絡文件 。
因?yàn)镮PC-D-356A格式文件是一種有特定排列格式的數據文件,這種數據格式可以使測試數據變得單一化,通過對IPC-D-356A數據文件的解析,可以重畫測試板的走線和焊盤點,實現其功能。
IPC-D-356A網表文件是三種測試點報告文件輸出格式之一。這個文件典型用于裸板加工測試模式，它是用數字形式測試裸板電氣性能的資料。由于裸板測試是在布線工藝完成之后進行，裸板測試信息是以IPC-D-356格式提供，并與單個元器件的管腳信息相關。不管你在IPC-D-356A 文件中定義了哪種特性的測試點位置，板加工廠家通常都能夠使用文件中的數據達到他們想要的任何測試類型，不同的測試類型依賴不同環境和文件中的不同內容，雖然有時需要手動干涉來修改文件,但是這樣完全保證了我們最終的產品與我們當初設計的原理圖的一致性.
因此，根據IPC-D-356標準測試的生產商可以輕松檢查并提供諸如“GND與VCC短路“之類的信息.所以說IPC-D-356文件還有一個重要的作用,那就是用它導入測試機,可以對我們的裸板進行網絡測試.
下面部分是常用設計軟件輸出IPC-D-356A文件的方法：

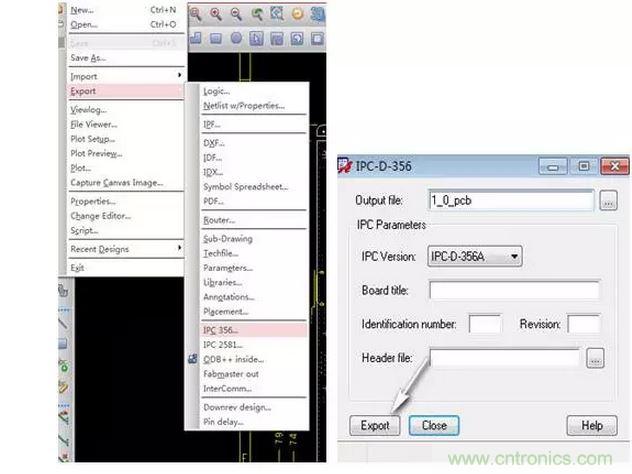

1）ALLEGRO輸出：如圖。

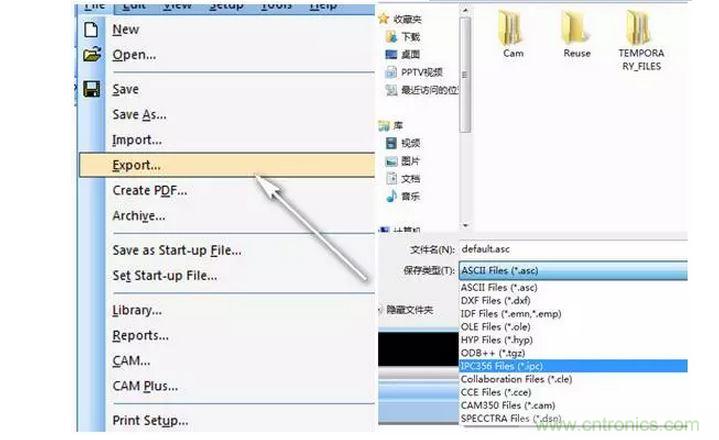

2）PADS輸出：如圖；

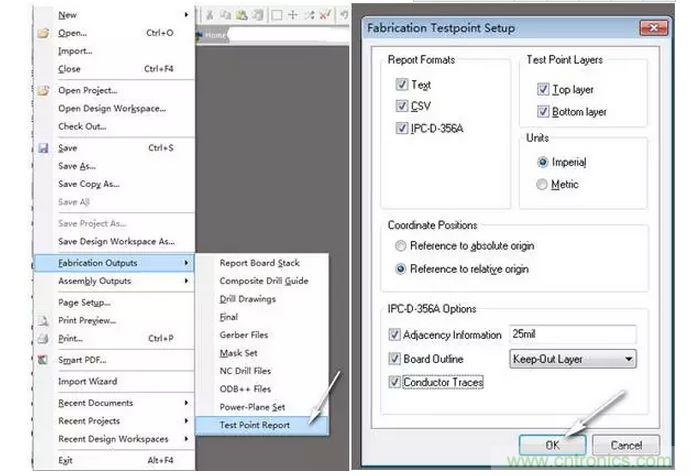

3）AD輸出：如圖；
4）WG輸出：如圖；

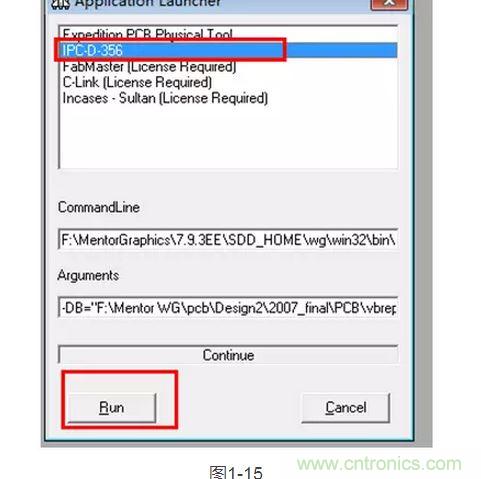

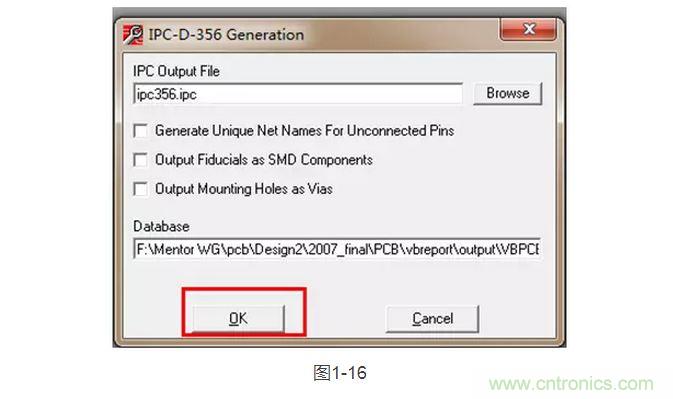

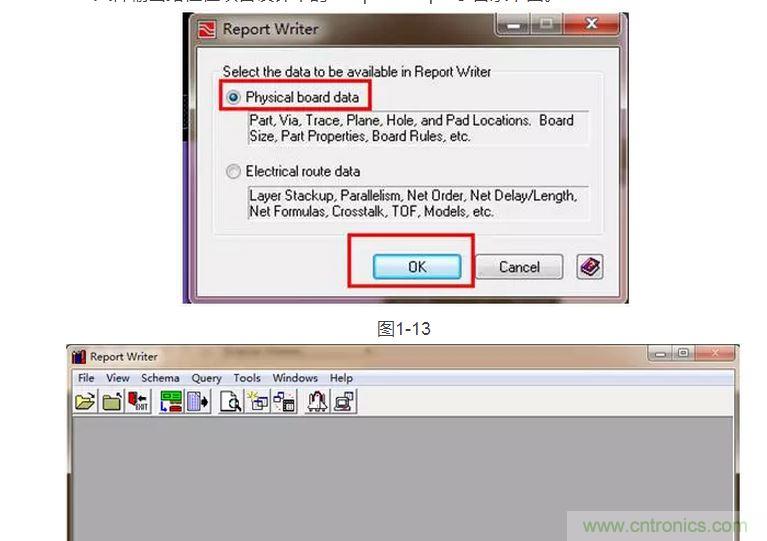

選擇菜單命令Output->Report Writer,在彈出窗口如圖1-13，選擇Physical board data,然后點擊OK會彈出如圖1-14窗口，在菜單欄中選擇Tools->Laucher，則會彈出如圖1-15窗口，選擇IPC-D-365,然后點擊Run，在彈出如圖1-16窗口點擊OK按鈕，IPC365文件已生成，然后關閉窗口。
IPC365文件輸出路徑在項目設計中的vbreport output子目錄下面。
閱讀全文我們可以總結出IPC-D-356A文件的作用：
1）可以對比GERBER文件的網絡安全性。
2）可以方便的查看出PCB的排層順序，特別是多層板效果明顯。
4.可以轉換成PCB工廠的測試文件，進行測試。
