【導讀】相信很多童鞋遇見過：閉環推挽升壓時煩惱的亂波的困擾，這里想跟大家分享下經驗。大師們別嘲笑我，我只是想把我這些日子遇到的種種難題的經驗分享分享給像我一樣對逆變有著濃郁愛好的初學者們。
本人中專生，電源菜鳥一個，但對逆變電源技術有很大興趣；來給遇到和我一樣問題的朋友提供一下我的經驗。玩電源快3年了，一直都是玩低壓推挽升壓逆變器魚雞之類的開環推挽的拓撲，要求大功率，關于閉環穩壓恒流之類觸動死區時間的電路都沒有使用過。
現在玩逆變也久了，想玩點新鮮的，比如說恒流啊限流穩壓之類的功能電路，有了想法之后就立馬動手了。但是沒想到，當原來的50%的矩形波原本是很完美的矩形波，減小了占空比之后VDS卻變成了亂七八糟的波形！功率管馬上熱了起來，這不對勁啊，不是理想的方波圖形？由于沒有開關電源的經驗很難解決其中的為什么，實在摸不著頭腦，提問求助的帖子也發了，QQ群里也發了，到處問了很多人都不理我也沒說解決的辦法！看過蠻多類似這種問題的帖子也沒有解決。
我只好自己在家努力的琢磨研究著，也考慮過是變壓器的問題，或者驅動的問題，當然推挽有源鉗位我試過，能稍微解決，但是作用不大，電路復雜；研究了很久，終于這一天功夫不負有心人，答案解決了！其實這是與輸出的整流方式有關聯的，輸出不能用半波整流。想改變整個波形完美起來就得全波整流或者橋式整流，因為在變壓器的原邊繞組向副邊繞組提供能量的同時是有正負半周的，而如果只整流了一個半周，另一半周沒有被利用空著，就會導致波形的異變與高低不平，而且整流管的恢復時間也盡量要快，如果不夠快的話會使整流時有那么幾us時間的波形未傳輸給負載，波形就會正負露出一個長長的尖峰，這個尖峰可以在整流管并上RC來消除。

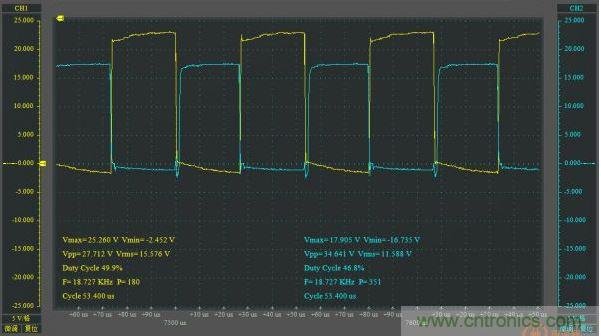

接下來是最重要的一步也是以往最苦惱的問題所在了，“小占空比時是亂波而不是理想的矩形波”就是因為整流后沒有加續流電感的原因，有了續流電感之后，波形就會呈現理想的“方波”了。下面是一些試驗前后的波形效果圖：最大占空比時的VDS和VGS： 能看到波形沒問題，沒有亂。

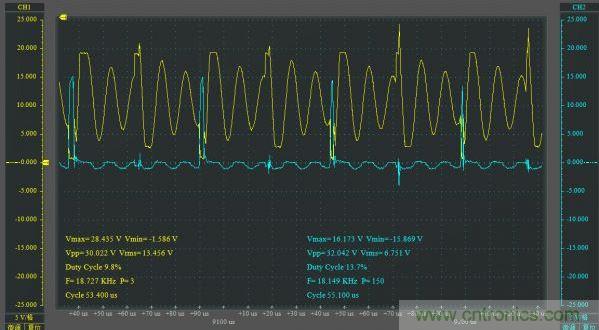

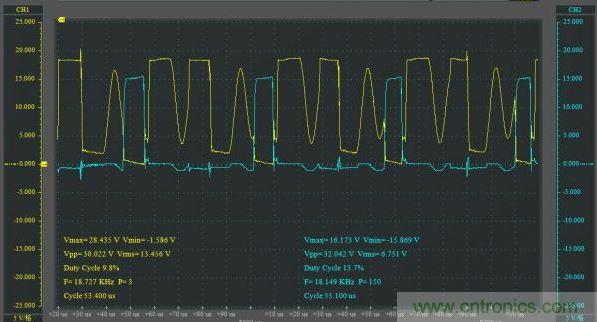

下面是開始減小占空比后的圖：VDS波形很亂不知道是什么原因，管子開始暴熱，VGS波形也被影響到。

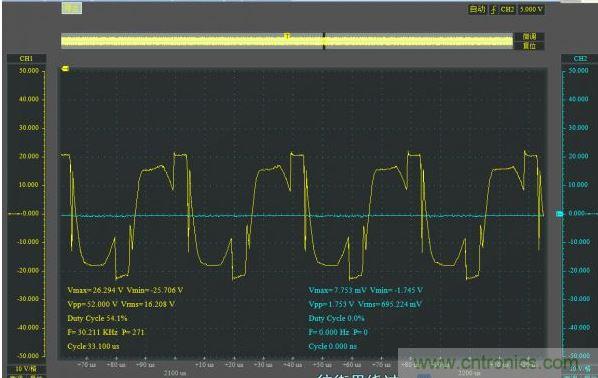

下面是整流后濾波，沒加續流電感波形：

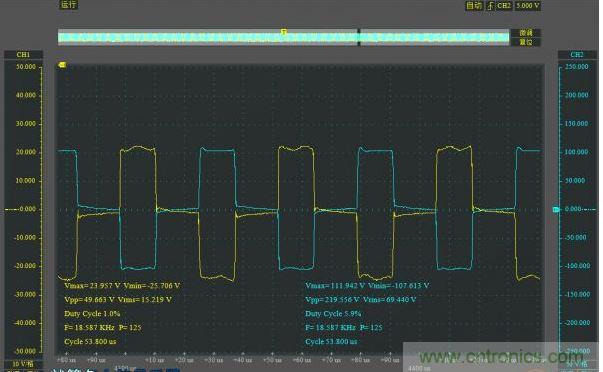

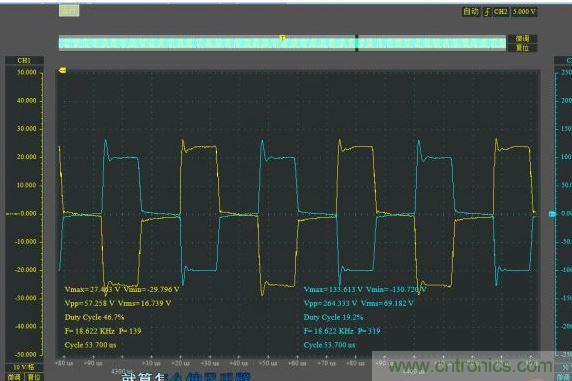

下面是橋式整流后加續流電感波形：整流管沒加RC吸收

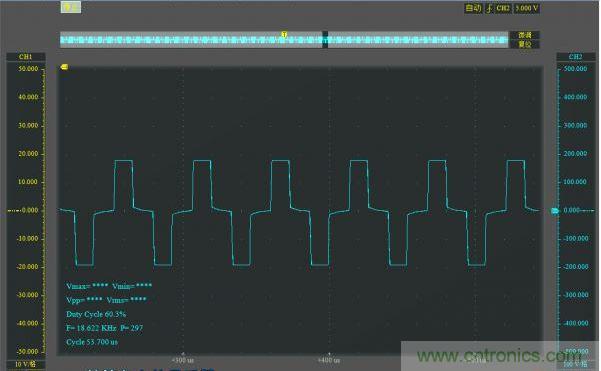

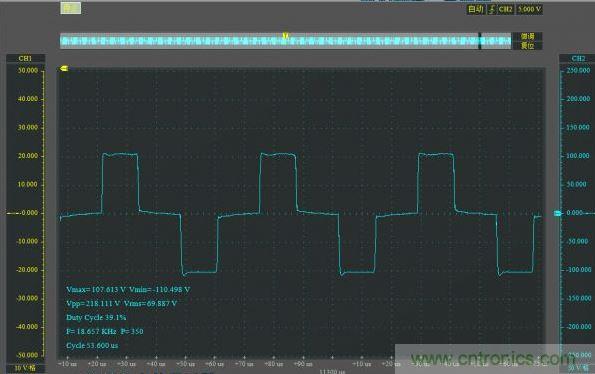

整流管并了RC吸收之后：
整成了方波后管子不熱了，可以穩壓 恒流 限流了。
