RS485光耦合器被應用在通信電路中時，其應用領域主要包括隔離型與非隔離型電路兩種。隔離型電路比非隔離型在抗干擾、系統穩定性等方面都有更出色的表現，但有一些場合也可以用非隔離型。在這里我們就以應用了RS485的非隔離型的典型電路為例，來進行將要的分析。以這種光耦來設計的非隔離型的電路非常簡單，只需一個RS485元件直接與MCU的串行通訊口和一個I/O控制口連接就可以。如下圖所示。

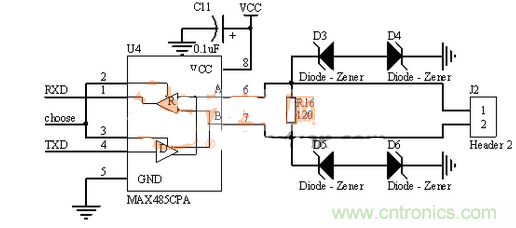

典型光耦合器RS485通信電路圖（非隔離型）

當然了，上圖所展示的只是一種具有典型性的利用光耦合器RS485設計的通信電路圖，但并不是完整的485通信電路圖，在實際應用時，我們還需要在該電路系統的A線上加一個4.7K的上拉偏置電阻，并且需要在B線上加一個4.7K的下拉偏置電阻。中間的R16是匹配電阻，一般是120Ω，當然這個具體要看實際上傳輸用的線纜。在整個通訊系統中，為了系統的傳輸穩定性，我們一般會在第一個節點和最后一個節點加匹配電阻。所以通常情況下，技術人員在設計的時候會在每個節點都設置一個可跳線的120Ω電阻，至于用還是不用，由現場人員來設定。而TVS我們一般選用6.8V。

那么，這種利用光耦合器RS485所設計的通信電路中，為什么還需要加上拉電阻和下拉電阻呢？這是因?yàn)椋诠怦頡S485的應用過程中，其標準定義信號閾值的上下限為±200mV。也就是說，當A-B>200mV時，總線狀態應表示為“1”，而當A-B<-200mV時，總線狀態應表示為“0”。但當A-B在±200mV之間時，則總線狀態為不確定，所以我們會在A、B線上面設上、下拉電阻，以盡量避免這種不確定狀態。
