【導讀】protel，powerpcb，Allegro，orcad，cam350等等，這些電路設計軟件包含電原理圖繪制、印制電路板設計、數字電路仿真、可編程邏輯器件設計等功能，可以幫助大家更好的開發和學習。下面賢集網小編就簡單的為您介紹一下.
電路開發設計需要學習的軟件有哪些？電路設計軟件指的是電路圖繪制、優化、測試、仿真類軟件。在國內，開發使用做多的電路設計軟件如下：protel，powerpcb，Allegro，orcad，cam350等等，這些電路設計軟件包含電原理圖繪制、印制電路板設計、數字電路仿真、可編程邏輯器件設計等功能，可以幫助大家更好的開發和學習。下面賢集網小編就簡單的為您介紹一下這些軟件：
1、protel
protel是AlTIum公司在80年代末推出的EDA軟件，在電子行業的CAD軟件中，它當之無愧地排在眾多EDA軟件的前面，是電子設計者的首選軟件，它較早就在國內開始使用，在國內的普及率也最高，有些高校的電子專業還專門開設了課程來學習它，幾乎所有的電子公司都要用到它，許多大公司在招聘電子設計人才時在其條件欄上常會寫著要求會使用PROTEL。
在國內PROTEL軟件較易買到，有關PROTEL軟件和使用說明的書也有很多，這為它的普及提供了基礎。想更多地了解PROTEL的軟件功能或者下載PROTEL99的試用版，可以在INTERNET上。

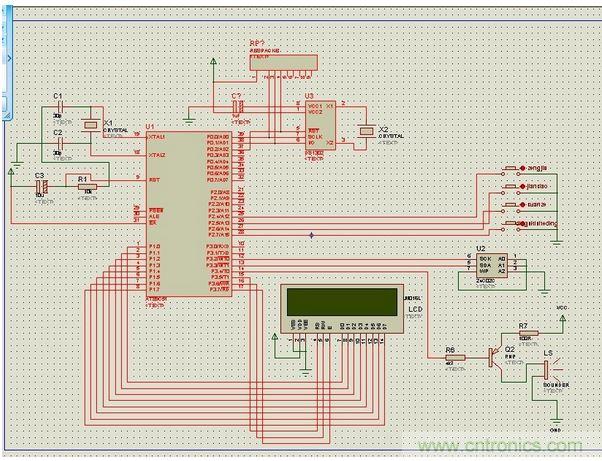

電路開發設計軟件protel
2、powerpcb
powerpcb是由美國Mentor Graphics公司主推的電路設計自動化軟件，也是目前在電子工程領域內使用最廣泛、性能最優秀的EDA軟件之一。
于設計及制作印制電路板底片的軟件，與Power Logic配合使用，支援多款電子零件，如電阻、電容、多款I(lǐng)C chip等。PowerPCB與PSpice不同，后者可模擬線路特性，而前者則不能。最新版本為PADS9.5 其中包括
電路仿真HyperLynx，高速PCB設計PADS Route，原理圖設計DxDesigner，PADS Logic與仿真。PADS軟件廣泛用于手機PCB設計，MID，和其它消費類電子產品的PCB設計。PADS軟件可以直接導入其它軟件的設計圖紙，非常方便。
電路開發設計軟件powerpcb
3、Allegro
Allegro是Cadence推出的先進PCB設計布線工具。Allegro提供了良好且交互的工作接口和強大完善的功能，和它前端產品Cadence、OrCAD、Capture的結合，為當前高速、高密度、多層的復雜PCB設計布線提供了最完美解決方案。Allegro擁有完善的Constraint設定，用戶只須按要求設定好布線規則，在布線時不違反DRC就可以達到布線的設計要求，從而節約了煩瑣的人工檢查時間，提高了工作效率！更能夠定義最小線寬或線長等參數以符合當今高速電路板布線的種種需求。
軟件中的ConstraintManger提供了簡潔明了的接口方便使用者設定和查看Constraint宣告。它與Capture的結合讓E.E.電子工程師在繪制線路圖時就能設定好規則數據，并能一起帶到Allegro工作環境中，自動在擺零件及布線時依照規則處理及檢查，而這些規則數據的經驗值均可重復使用在相同性質的電路板設計上。
電路開發設計軟件Allegro
4、orcad
orcad 是一套在個人電腦的電子設計自動化套裝軟件，專門用來讓電子工程師設計電路圖及相關圖表，設計印刷電路板所用的印刷圖，及電路的模擬之用。
利用Capture軟件，能夠?qū)崿F(xiàn)繪制電路原理圖以及為制作PCB和可編程的邏輯設計提供連續性的仿真信息。OrCAD Capture作為行業標準的PCB原理圖輸入方式，是當今世界最流行的原理圖輸入工具之一，具有簡單直觀的用戶設計界面。OrCAD Capture CIS具有功能強大的元件信息系統，可以在線和集中管理元件數據庫，從而大幅提升電路設計的效率。OrCAD Capture提供了完整的、可調整的原理圖設計方法，能夠有效應用于PCB的設計創建、管理和重用。將原理圖設計技術和PCB布局布線技術相結合，OrCAD能夠幫助設計師從一開始就抓住設計意圖。不管是用于設計模擬電路、復雜的PCB、FPGA和CPLD、PCB改版的原理圖修改，還是用于設計層次模塊，OrCAD Capture都能為設計師提供快速的設計輸入工具。此外，OrCAD Capture原理圖輸入技術讓設計師可以隨時輸入、修改和檢驗PCB設計。
電路設計開發軟件orcad
5、EWB
EWB是加拿大InteracTIveImageTechnologiesLtd公司在20世紀90年代初推出的一個非常優秀的電路仿真軟件，專門用于電子電路的設計與仿真。目前普遍使用的是EWB5.2，相對于其它EDA軟件，它是較小巧的軟件（只有16M）。但它對模數電路的混合仿真功能卻十分強大，幾乎100%地仿真出真實電路的結果。與其它電路仿真軟件（如Prote199se）相比，它具有界面直觀、操作方便、易學易用等優點。EWB在桌面上提供了萬用表、示波器、、信號發生器、掃頻儀、邏輯分析儀、數字信號發生器、邏輯轉換器和電壓表、電流表等儀器儀表，創建電路選用元器件和測試儀器等均可直接從屏幕上器件庫和儀器庫中直接選取。電子電路的分析、設計與仿真工作蘊含于輕點鼠標之間，不僅為電子電路設計者帶來了無盡的樂趣，而且大大提高了電子設計工作的質量和效率。
