- 尺寸僅 0.5 x 1 mm
- 工作電流為 70 mA 時，額定功率達到 35 mW
- 平板電腦到一體機電腦等各種產品
超薄設計和超高功率是觸摸屏對紅外元件的兩大要求，而這些對新款 ChipLED SFH 4053 而言都不成問題：它的外形尺寸微小，是目前市面上最小的 LED 之一，再加上它強大的性能，無疑是超薄一體機電腦和筆記本電腦屏幕的理想背光源。此外，這款 IRED 的體積如此小巧，甚至可以輕松地集成到智能手機中。
盡管光學觸摸屏的設計靈活多樣，但是它們有一個共同的原則：手指觸摸時會投射陰影或反射光線。在基本型觸摸屏中，紅外線發射器 (IRED) 和檢測器陣列形成一個由垂直和水平光束組成的網格。這些元件都安裝在超窄邊框中，這個邊框通常被稱為帶槽框，圍繞在顯示屏的四周，寬度僅 0.5 至 1 毫米。歐司朗光電半導體德國總部的產品營銷經理 Bianka Schnabel 表示：“為了使這個邊框變得更窄，需要采用特別小巧的 IRED 和檢測器。鑒于它們對設計方面有重大影響，這一點對于平板電腦和筆記本電腦等移動設備來說尤為重要。”這款全新 ChipLED SFH 4053 的尺寸僅 0.5 x 1 mm，占用空間非常小。此外，它的高度為 0.45 mm，符合業界標準 0402（長度/寬度），是目前市面上尺寸最小的 LED 之一。
除尺寸外，這些組件所具備的高光輸功能對基于攝像頭技術的觸摸屏尤其起著重要作用。由于這種顯示屏所需的紅外線發射器數量較基本型觸摸屏為少，但發射器必須具有極高的光輸出以至從兩個角落發射的紅外光能覆蓋整個顯示屏。而攝像頭芯片設于紅外線發射器旁邊，用于檢測觸控筆或手指觸摸屏幕時的信號變化。
受益于歐司朗的薄膜芯片技術，SFH 4053 成為又一款適用于這類應用的封裝小但光輸出高的高效 IRED。當工作電流為 70 mA 時，額定功率達到 35 mW；而在脈沖模式下，工作電流為 700 mA 時下功率更是高達 260 mW。Bianka Schnabel 補充道：“因此，這款 ChipLED 能提供足夠的光，讓基于攝像頭技術的觸摸屏系統得以輕松地?cái)U(kuò)展至更大的屏幕尺寸，且性價比極高。”
從用于光柵的窄角發射器到最適合向?qū)Ч獍遄⑷牍饩€的超薄元件，ChipLED系列受到越來越多的應用領域青睞。而新款 ChipLED采用 0603 尺寸封裝，備 +- 40° 到 +-10° 的透鏡，并搭載各種芯片技術（包含薄膜和 NanoStack）。
此外，這款 ChipLED 的波長能夠充分滿足以上應用的所有要求。波長為 850 nm 時 IRED 發出的光人眼幾乎不可見，但是接收器元件對該波長卻表現出非常高的靈敏度。

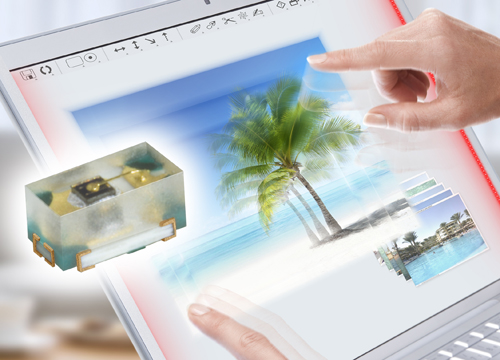

ChipLED 可用在從平板電腦到一體機電腦等各種產品的多點觸摸屏中。不僅可以選中和移動項目，還可以進行縮放操作。
