NCL30051的產品特性：
- 內置600伏驅動器
- 集成臨界導電模式 PFC控制器及一個半橋諧振控制器
- 半橋段采用固定頻率工作
NCL30160的產品特性：
- 100%占空比工作，以6.3 V至40 V的輸入電壓范圍工作
- 最高1.4兆赫茲(MHz)的高開關頻率
- 包含遲滯控制特性
應用范圍：
- 汽車、工業及通用照明應用
應用于高能效電子產品的首要高性能硅方案供應商安森美半導體推出兩款新的LED驅動器，幫助設計人員優化他們用于汽車、工業及通用照明應用的方案。
安森美半導體新的NCL30051功率因數校正(PFC)離線式LED驅動器與新的NCL30160可調光恒流降壓LED驅動器搭配，為空間受限且講究高能效的高亮度LED驅動器應用提供極佳方案。
NCL30051是一款專用LED電源集成電路(IC)，能夠為降壓直流-直流(DC-DC)轉換器/LED驅動器(如NCL30160)提供恒定電壓。這器件集成了一個臨界導電模式(CrM) PFC控制器及一個半橋諧振控制器，并內置600伏(V)驅動器，針對離線電源應用進行了優化，具備了所有實現高能效、小外形因數設計所需的特性。NCL30051的半橋段采用固定頻率工作。這器件通過調節PFC段的輸出電壓來穩壓，且集成了反饋環路開路保護，再加PFC過壓和欠壓檢測機制，以及可以最高設定為75千赫茲(kHz)的可調節頻率振蕩器。
NCL30160是一款用于大功率LED的開關穩壓器，采用基于NCL30051的電源所提供的恒定電壓去降低電壓，從而為LED串提供恒定電流。通過利用僅55毫歐(mΩ的低導通阻抗內部MOSFET及以100%占空比工作的能力，能夠提供能效高達98%的方案。這恒流器件以6.3 V至40 V的輸入電壓范圍工作，是工業及汽車應用的極佳方案。最高1.4兆赫茲(MHz)的高開關頻率使設計人員可采用更小的外部元件，幫助將電路板尺寸減至最小及成本降至最低。NCL30160包含遲滯控制特性，在負載瞬期間提供快速的回應，省下小型信號控制環路補償元件。保護特性包括可藉電阻設定LED電流、LED短路保護、欠壓鎖定及熱關閉。
安森美半導體計算及消費產品部高級副總裁宋世榮(Bill Schromm)說：“NCL30051與NCP30160 IC在一起搭配工作，以最少的所需外部元件簡化電源電路設計。這種架構使芯片組能夠集成在更緊湊及更高性價比的LED照明電源中，用于戶外照明(如街燈、停車場燈)及汽車照明等通用照明應用。”
NCL30051和NCL30160的工作結點溫度范圍分別為-40 °C至+150 °C和-55 °C至+125 °C。

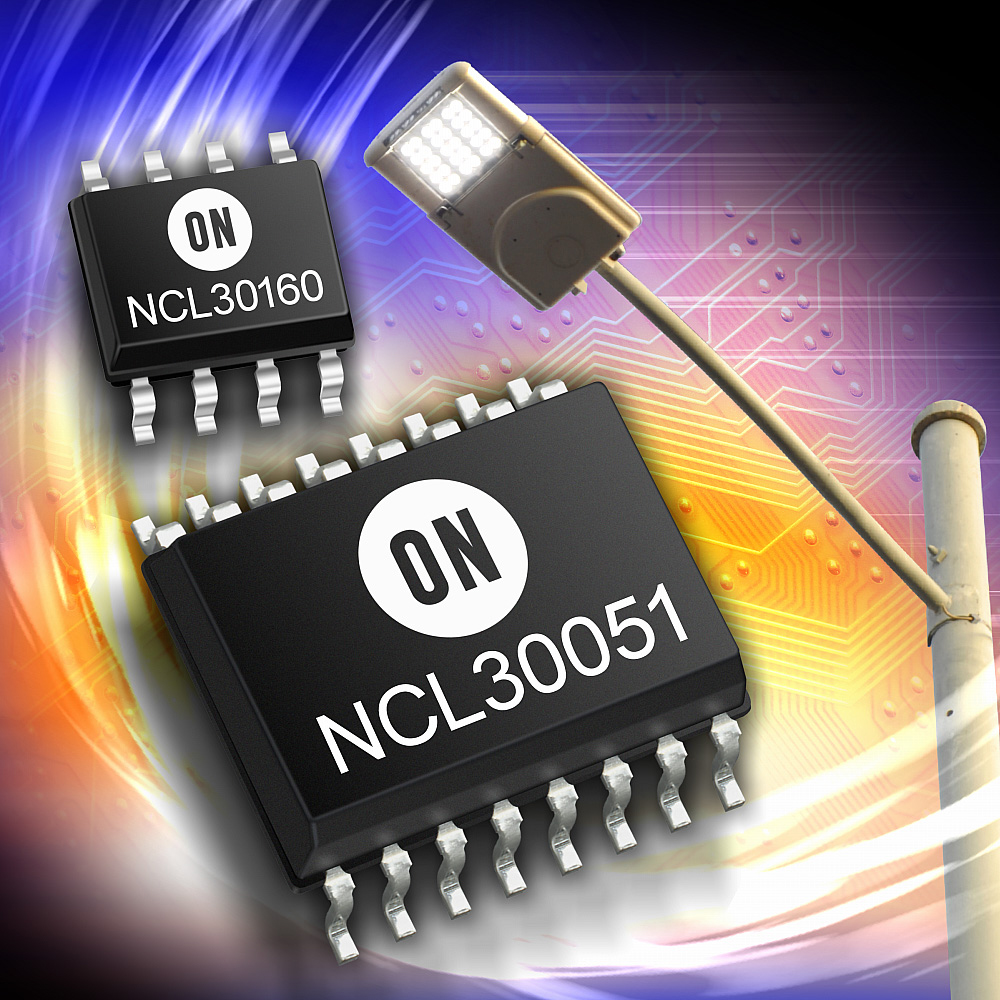

NCL30160采用SOIC-8封裝，NCL30051采用SOIC-16封裝。
