導讀：針對功率低于35W的LED照明應用，比如室內照明燈泡，LED驅動器設計人員面臨著一組棘手的挑戰：產品設計必須夠小，以便能適合用于標準燈座；它可能需要提供調光支持，并且要配合各種不同的安全和功效法規；最后，無論采用什么技術，都必須滿足低成本的目標。
低功率LED驅動器設計人員可以使用充電應用的特殊技術，設計高成本效益的緊湊型驅動器，提供優良的性能與先進的調光功能。
針對功率低于35W的LED照明應用，比如室內照明燈泡，LED驅動器設計人員面臨著一組棘手的挑戰：產品設計必須夠小，以便能適合用于標準燈座；它可能需要提供調光支持，并且要配合各種不同的安全和功效法規；最后，無論采用什么技術，都必須滿足低成本的目標。
單級隔離型反激式驅動器解決方案通常是最佳方法，但是挑選最佳的控制架構也相當重要。例如，低功率應用的另一個更常見選擇是帶有次級端調節(secondary-side regulation，SSR)的反激式控制器，然而，如果單獨采用這種控制方法，而缺少功率因數校正(power factor correction，PFC)，并且利用恒壓電源(而不是恒流電源)進行調節，對于LED照明來說并不是好事。另外，這方法需要附加反饋電路來跨過隔離邊界，而最常見的方法是使用光隔離器。
增加無源PFC似乎是具有吸引力的方法，因為它限制了功率損耗并降低了元件上的電壓應力。不過，該技術需要高壓電容器，而這可能會為LED驅動器的功率因數、使用期限、可靠性或尺寸要求帶來不利的影響。
由于上面的控制選項差強人意，我們想到其它應用中所使用的電源管理方案。我們采用了最初開發用于電池充電的負載控制的TRUECURRENT®技術。圖1顯示了一個實施在脈寬調制(pulse width modulation，PWM)控制器的TRUECURRENT技術模塊。TRUECURRENT技術進行必需的測量和比較，從隔離邊緣的初級端提供精確的控制，實現恒流輸出，而無需次級端的附加反饋電路。

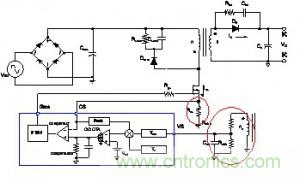

圖1. TRUECURRENT 模塊
使用TRUECURRENT技術，我們就可以為LED照明增加兩個特性——功率因數校正和調光控制。其結果是采用PSR的單級反激式拓撲，省去SSR反饋電路，而且不需要HV輸入電容。
這一架構現在已經用于兩款新的PWM控制器，即可調光 FL7730 PWM 控制器和非調光 FL7732 PWM 控制器。圖2是簡化的應用原理圖，顯示用于TRIAC調光的FL7730器件。

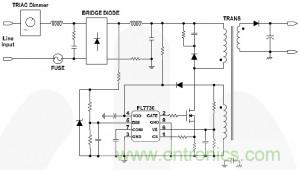

圖2. 提供TRIAC調光的 FL7730
這些控制器通過接收來自VS 引腳的線路電壓信息，并且將它用于更改峰值電流電路來加入輸入線路補償，這可以在寬的輸入電壓范圍內獲得極其緊密的恒流調節。
在調光方面，簡單的電阻分壓器網路與RC濾波器一起工作，將AC線路電壓的占空比(duty cycle)轉換為DC電壓，然后將其施加到DIM引腳上。一個兩角度(two-angle)控制模塊則用來偏置電流檢測的測量，并為TRUECURRENT技術計算模塊提供輸入。這項簡單的技術幾乎適合每種調光形式，包括模擬調光和TRIAC調光。
FL7730/FL7732 LED驅動器的四個關鍵特性為：TRUECURRENT技術控制、功率因數校正、線路補償和調光。這些特性使得單級拓撲能夠有效地優化電源狀態、功率轉換和負載控制。采用TRUECURRENT技術作為起點，飛兆半導體創建了一種更好的方法來設計用于低功率應用并具有高成本效益的緊湊型LED驅動器。
