【導讀】影響LED壽命的一個重要參數就是LED熱阻。其數值越低，表示芯片中的熱量傳導到支架或鋁基板上越快。這有利于降低芯片中pn結的溫度，從而延長LED的壽命。
在LED點亮后達到熱量傳導穩態時，芯片表面每耗散1W的功率，芯片pn結點的溫度與連接的支架或鋁基板的溫度之間的溫差稱為熱阻Rth，單位為℃/W。數值越低，表示芯片中的熱量傳導到支架或鋁基板上越快。這有利于降低芯片中pn結的溫度，從而延長LED的壽命。
影響LED熱阻的因素
怎樣才能降低LED的熱阻呢？熱阻的大小與以下因素有關：
與LED芯片本身的結構與材料有關。
與LED 芯片黏結所用材料的導熱性能及黏結時的質量有關，是用導熱性能很好的膠，還是用絕緣導熱的膠，還是用金屬直接連接。熱沉是用什么材料制成的？是用導熱很好的銅，還是鋁，而且與銅、鋁的散熱面積大小也有直接的關系。選用一定的材料與控制相關的技術細節，就可以降低LED的熱阻，從而提高LED壽命的工作效能。

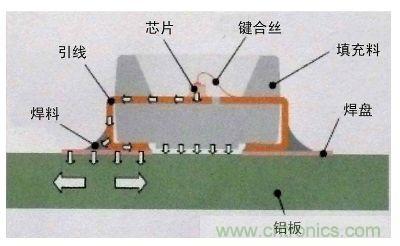

圖題：LED壽命的終結者——LED的熱阻
確定LED熱阻大小
怎么測出熱阻呢？LED芯片 pn結溫度升高10℃，波長會漂移1~2nm，或當pn結溫度升高10℃時，光強會下降 1%，按照這種規律可測出pn結溫度上升了多少度。
熱阻是沿熱流通道上的溫度差與通道上耗散的功率之比，對于LED來說，熱阻一般是指從LED芯片 pn結到熱沉上的熱阻，熱阻計算公式可表示為：Rth=(Tj - Tx)/ P式中，Tj 為施加大小為 P的加熱功率脈沖后測得的LED結溫；Tx 為熱沉鋁基板上的溫度。
對被測LED施加一定的加熱功率脈沖 (恒流IH)，被測LED的pn結發熱。比較恒流脈沖施加前后，在恒流IM偏置下所測的電壓變化量。在測試前被測LED結溫與熱沉溫度相同的前提下，由溫度檢測裝置測得熱沉溫度，從而得到被測LED的初始結溫。
由于在正向電流IM下，pn結溫升與其正向電壓變化呈線性關系，因此相關系數K為器件的熱敏溫度系數 (mV/℃)。通過此熱敏溫度系數，在恒定的偏置電流 IM下，可將功率恒流脈沖施加前后的結電壓變化量△VF 換算為相應的結溫變化量。
Rth=ΔVF / K*P首先轉換開關置于“1”，則被測LED注入恒定電流 IM，測得其正向電壓 VFI。然后開關切換到“2”，給被測 LED 注入恒定電流1H，使其結溫升高。在一定時間之后，開關再次切換至“1”，在lhf下測得LED的正向電壓 VF2。最后就可以計算出熱阻。
