一、拆解篇：

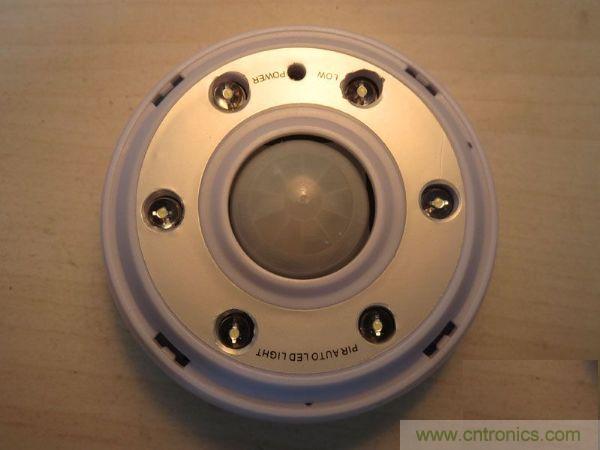

正面圖：上面有個透明罩，摔破了，扔了~

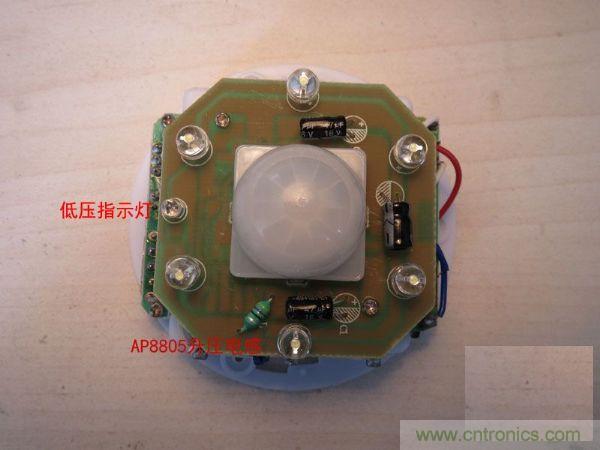

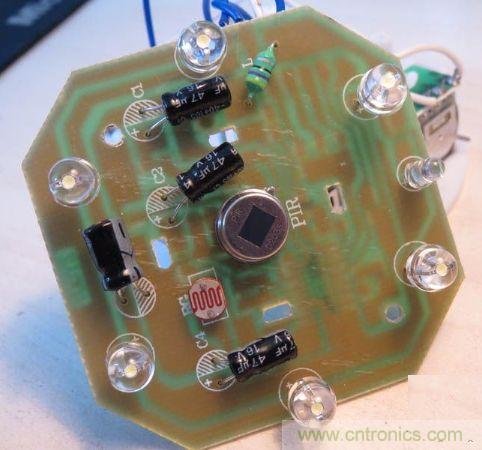

打開上蓋：正面有6顆高亮LED，一顆低壓提示指示燈，一顆升壓電感，三顆鋁電解電容。

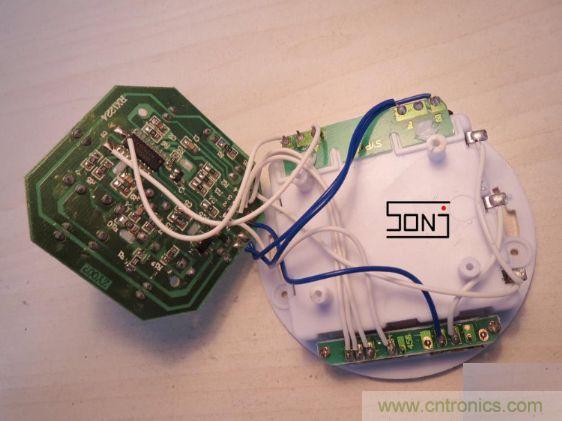

電路板背面靚照：

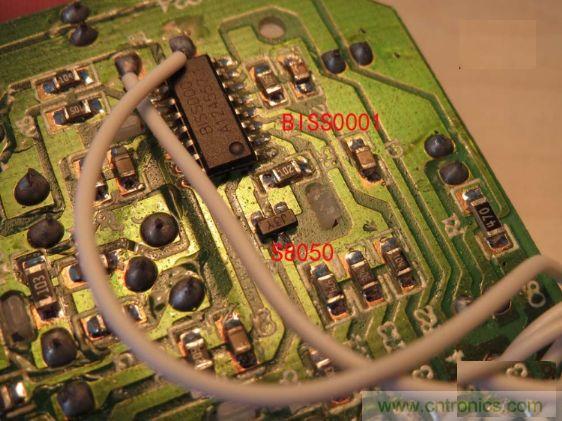

SOT-32封裝為S8050（J3Y），負責驅動六顆高亮LED，串聯一顆0805封裝3R3電阻來進行限流。最大一顆SOP-16封裝的就是此電路板的核心部分紅外熱釋電處理芯片BISS0001。

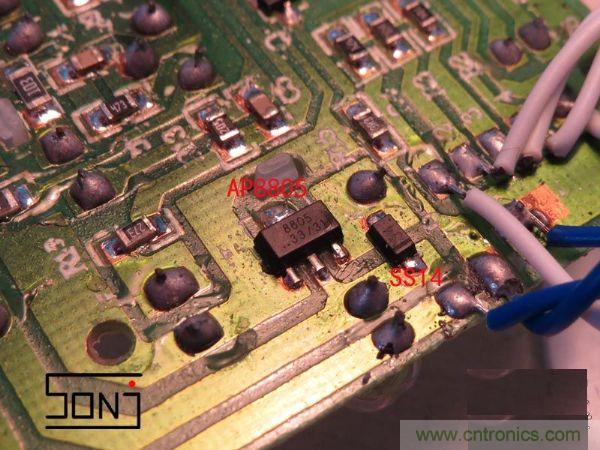

SOT-89封裝為AP8805 。是一顆DC/DC升壓IC，分為3.0V、3.3V、5.0V幾個型號。此款為3.3V，是把兩顆串聯的鎳氫電池電壓升壓到3.3V。
[page]

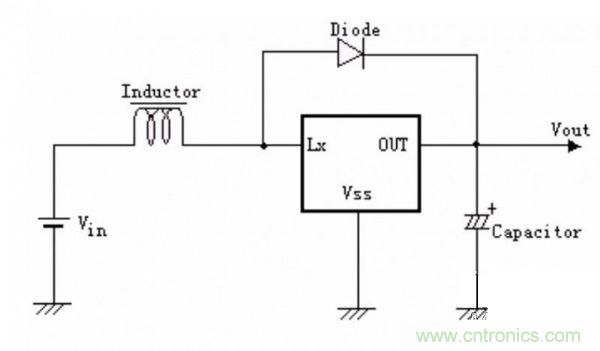

只需少量的外接元件：僅一只肖特基二極管、一只電感和一只電容。典型電路如下圖。

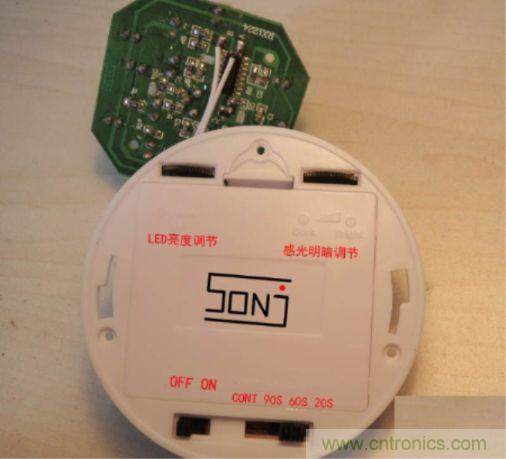

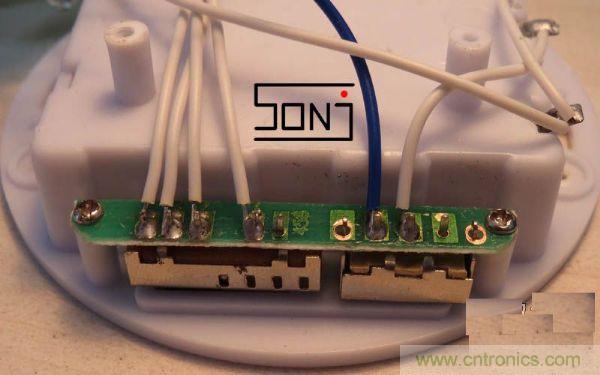

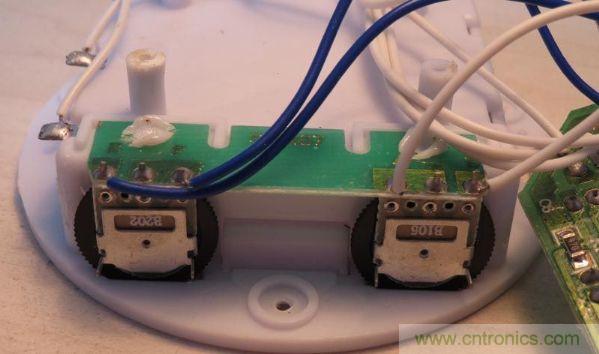

此紅外熱釋LED具有LED亮度調節、感光明暗調節，延時等多種功能。
[page]
拆下菲涅耳透鏡

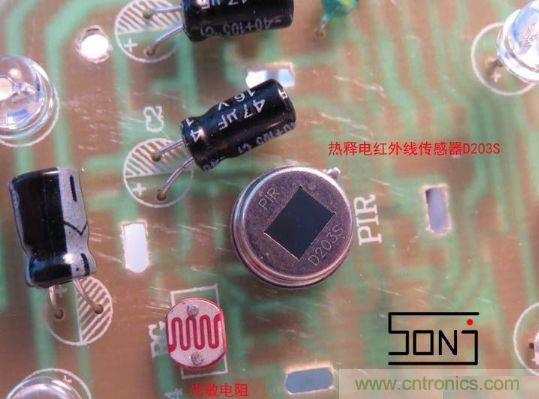

熱釋電紅外線傳感器D203S 及光敏電阻

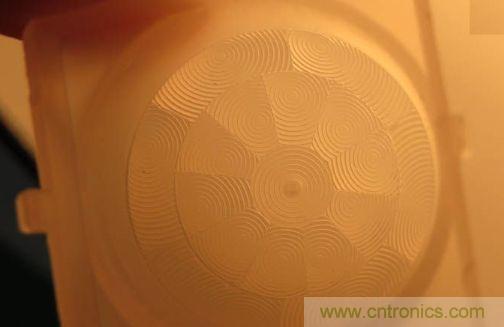

360 度球形菲涅耳透鏡
大家如果感興趣可自行百度“菲涅爾鏡片的原理和應用”
[page]
二、改造篇
用到元件

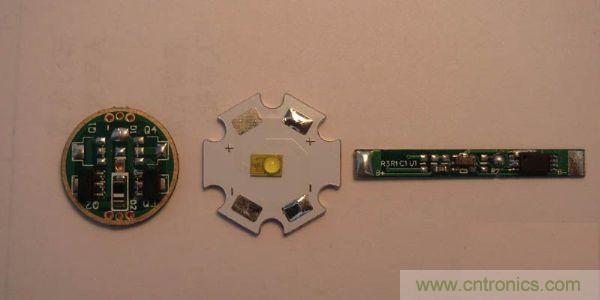

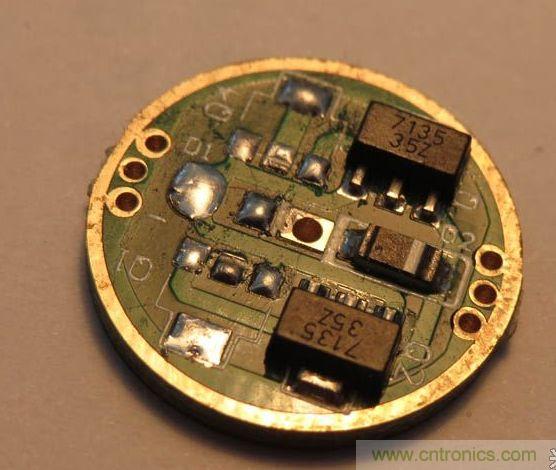

AMC7135，直接使用帶有基板的LED恒流板，忘了是在中州還是黃師傅家捎帶的了~3顆AMC7135拆掉一顆，剩下兩顆，以減小發熱。

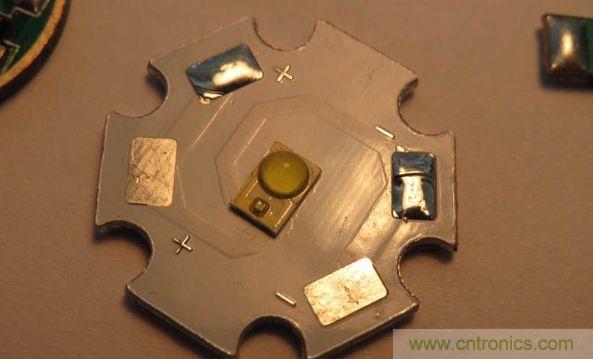

3W LED為數碼之家兌換的飛利浦LED。

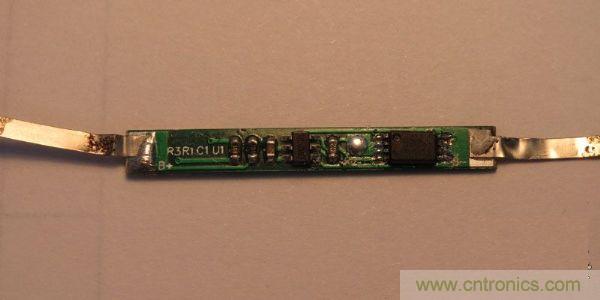

原本打算用SS8050（1.5A）驅動大功率LED，但是基極電流過小，CE壓降過大，導致LED恒流電流較小，燈光太暗。經手冊查詢BISS0001的輸出驅動電流只能提供10mA。所以方案一失敗。隨即想到了用鋰電池保護板上的MOS管來驅動LED，反正廢舊鋰電池保護板很多。拆到一顆N溝道增強型MOSFET 8205A（20V，6A）。
[page]

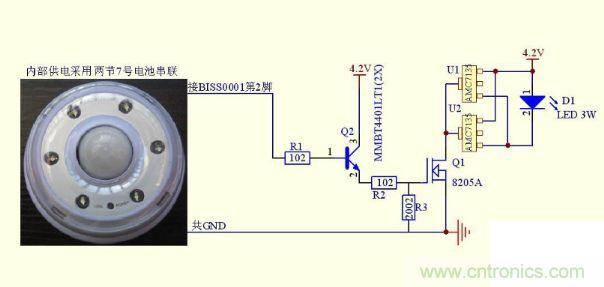

測量的BISS0001的第2腳，輸出電平只有2.5V，無法讓MOS管8205A完全導通。所以又增加了一級驅動，使用MMBT4401LT1驅動。原理圖見下圖。
只需要將MMBT4401的基極連接到LED紅外線人體感應燈內的BISS0001的第2腳，然后共GND就可以了。這樣外部大功率LED也會受人體紅外控制了。

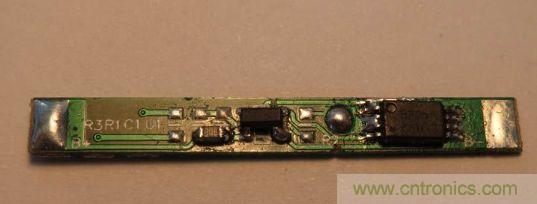

改造后的鋰電保護板

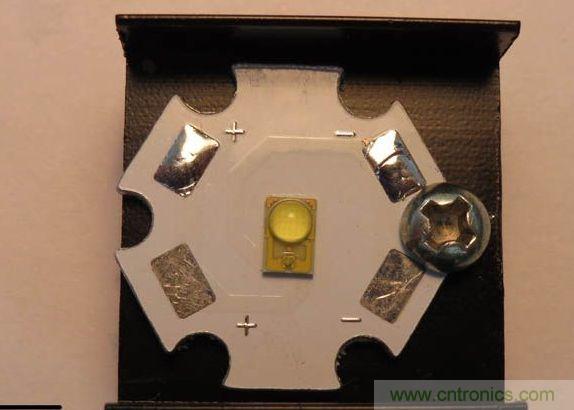

將LED涂抹好硅脂安裝到散熱片上
也可以將外部MOS換為繼電器，這樣就可以控制220V強電了。
[page]

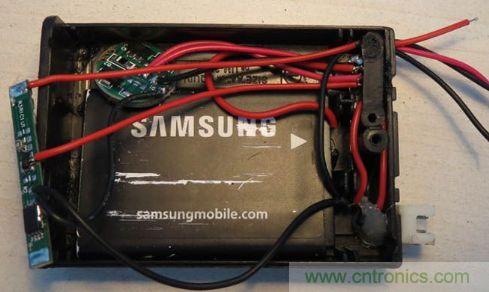

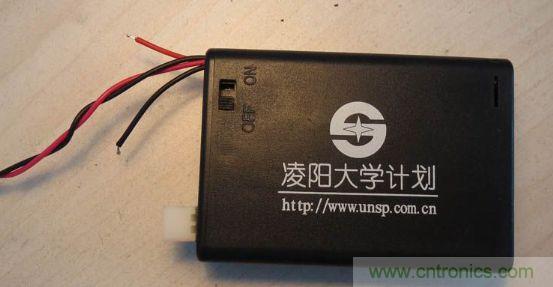

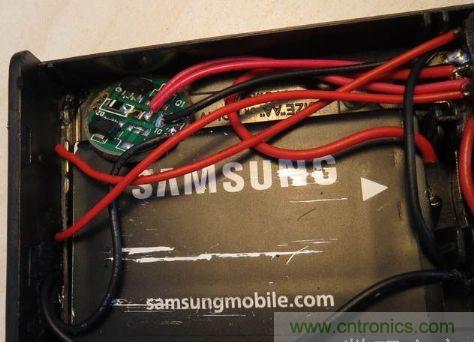

找到上學時用的電池盒，安裝上鋰電池，用于外部強光LED供電。預留鋰電池充電口。
[page]
三、整機安裝

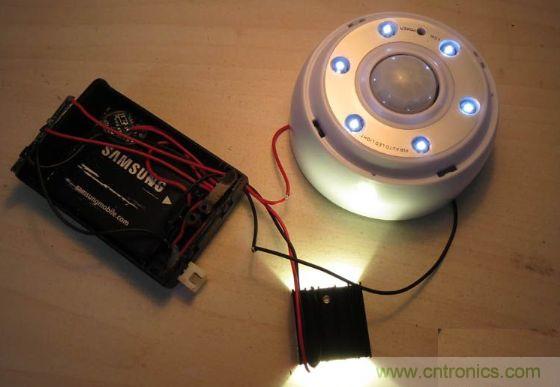

測試一下

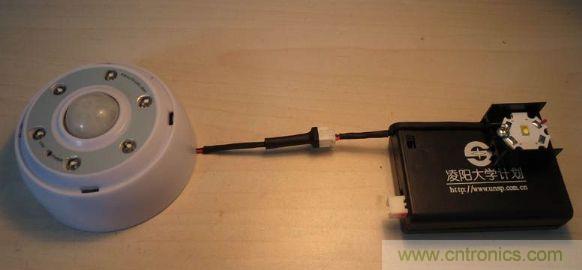

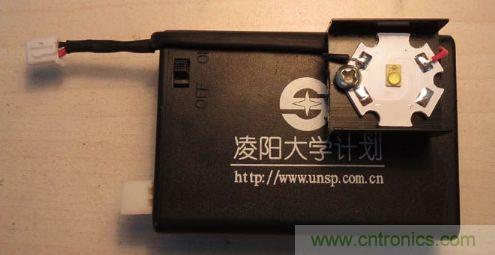

加上接口插頭插座，套上熱縮管，便于拆卸。

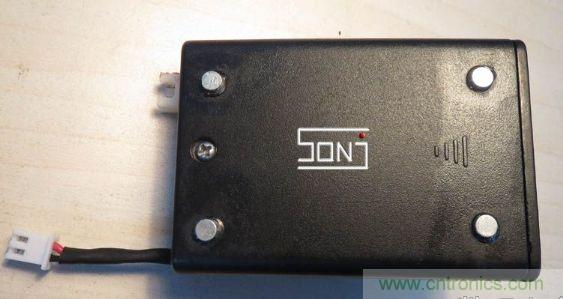

電池盒背面粘上4顆強磁，這樣就可以直接吸附到熱水器上了。
[page]

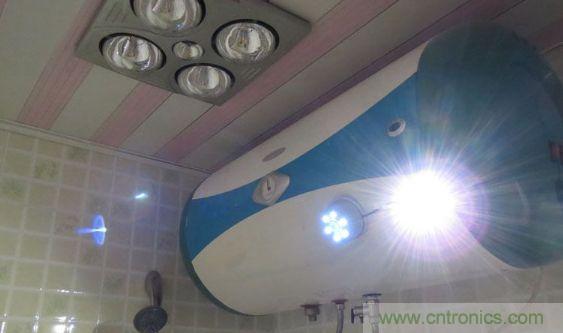

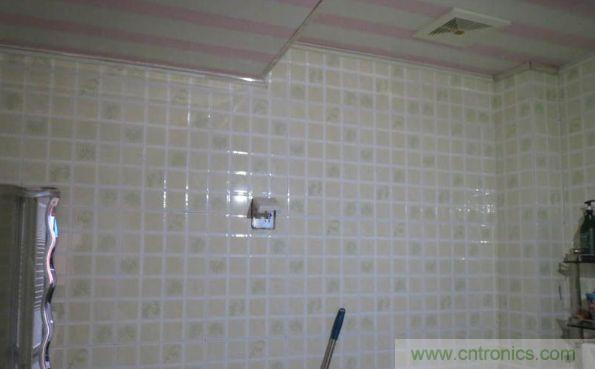

實物使用圖
燈光因人而異，可能有些人覺得刺眼，可以自己安裝一個柔和的燈罩，讓效果更好！
