【導讀】如果你的房間線路設計的不是很科學就會造成你關燈后，上床睡覺會磕磕碰碰。本文介紹的一款電路設計是一種關燈后，燈光漸漸熄滅，這種自動熄燈電路啟動后．允許你有充分的時間利用照明燈的光線上床就寢，然后自動關閉。并且電路在不照明時幾乎不耗電。當然該種電路也可以應用于其他很多地方。
在臥室關燈后，燈光漸漸熄滅，你有足夠的時間上床睡覺。這個電路還有其他很多的應用。
這種自動熄燈電路啟動后．允許你有充分的時間利用照明燈的光線上床就寢，然后自動關閉。電路在不照明時幾乎不耗電。

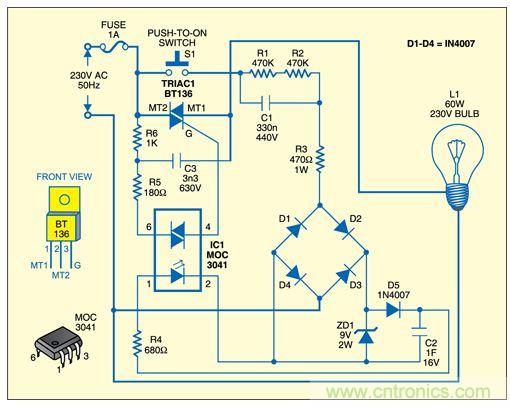

220V交流電源采用電容降壓，圖中C1為限流電容。C2為定時電容，容量為1F。當開關S1合上片刻后，大電容C2充電，其儲存的能量經R4驅動光耦模塊MOC3041中的內部LED．完成對外部雙向可控硅BT136的過零檢測驅動功能。
電路的工作過程很簡單：合上S1片刻不放．等待220V交流電源經鑒流電橋D1～D4對電容C2充電，然后松開S1。此 時雙向可控硅BT136的柵極觸發導通．臥室照明燈L1發光，便于主人上床就寢。主人躺下就緒后．此時C2上的電荷釋放完畢．燈光也自動熄滅。由C2和 R4控制的照明時間大約為幾分鐘．這段時間足以完成就寢前的各項準備。
