【導讀】飛利浦LED球泡燈不管是外形，通用性還是節能效果都堪稱一流，那么到底它的內部是如何設計造就這一奇跡呢？本文小編將為大家拆解一款飛利浦8瓦LED球泡燈，該球泡燈采用了飛利浦的經典外觀造型，有很好的通用性，LED芯片的采用和鋁質散熱器的搭配使得節能和照明效果極好。那么就隨小編來一探內部奧秘吧！

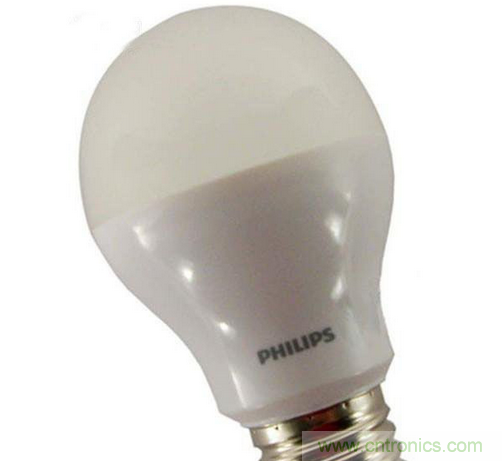

飛利浦LED球泡燈是飛利浦為為家居照明設計的節能照明產品。今天拆的這款球泡燈是飛利浦LED球泡燈8W暖白色，采用了飛利浦的經典外觀造型，有很好的通用性，飛利浦LED芯片的采用和鋁質散熱器的搭配可以營造很好的節能和照明效果。
PHILIPS 8W 3000K 600lm 44mA 220-240Vac 50-60Hz。

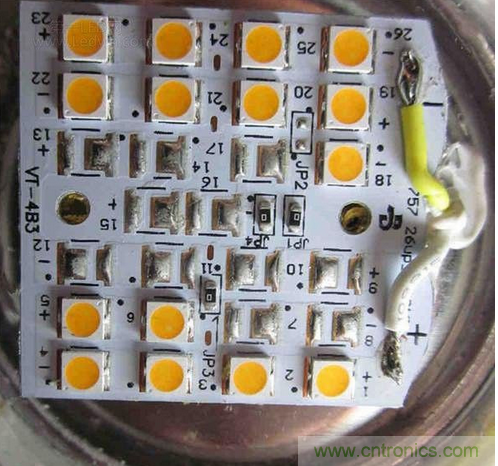

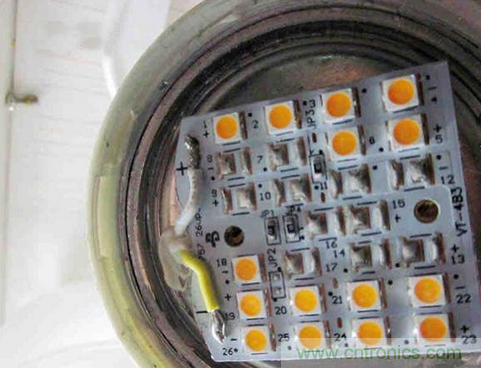

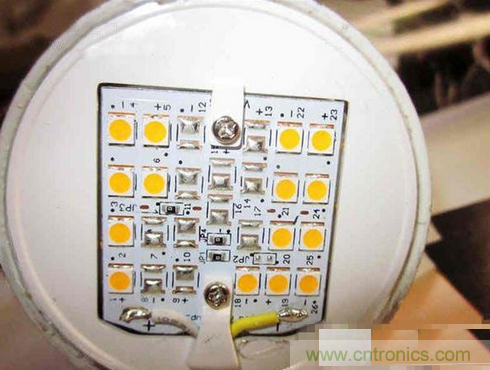

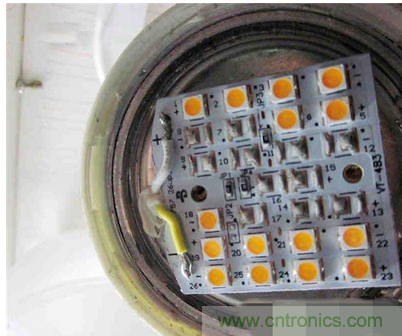

去除球面燈罩，可以看到LED 26個位置，有15顆暖白色LED。
飛利浦的幾個不同功率led應該使用同1模塊。
26顆=13W(每顆0.5W) 15顆應有7.5W。

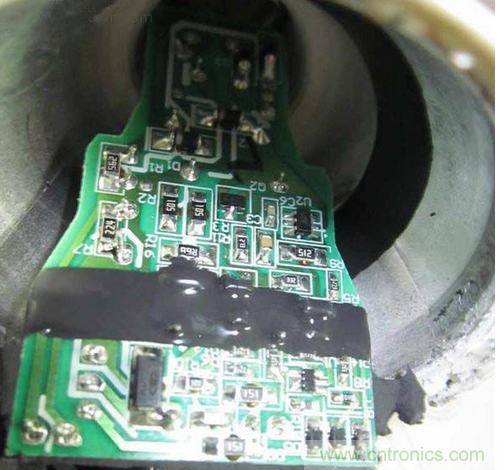

PCB背面，pcb形狀一端逐漸縮小，兩根線焊在燈頭，內部空間太小只好用力扯出。
全部取出，來看看結構組成：整個燈體用純鋁密封，PCB下部注入密封橡膠，冷卻后有固定和密封作用。

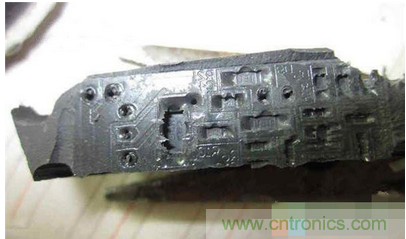

PCB背面在密封橡膠里留下清晰印跡。

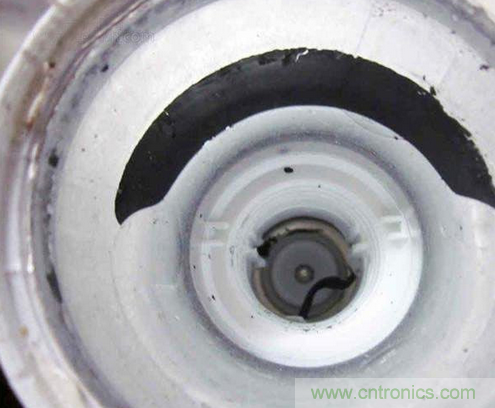

燈頭部位設計了pcb卡槽，用來 固定pcb上部。
LED后面是全密封的一體化鋁質燈體。

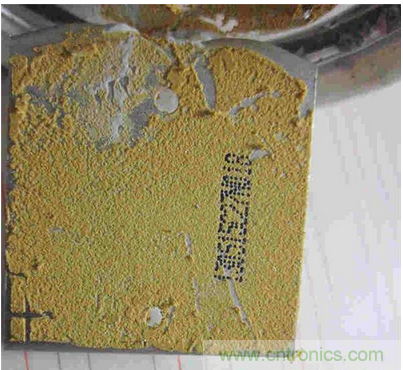

LED背面用一層導熱粘膠。

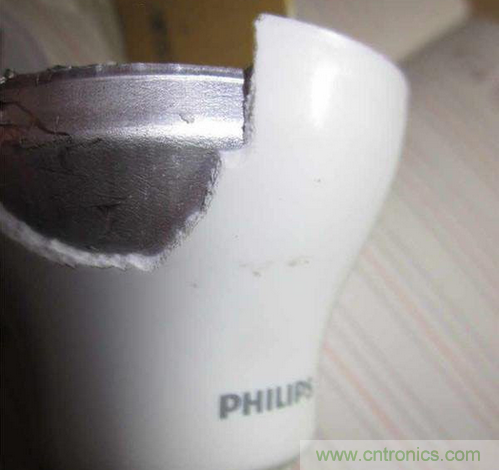

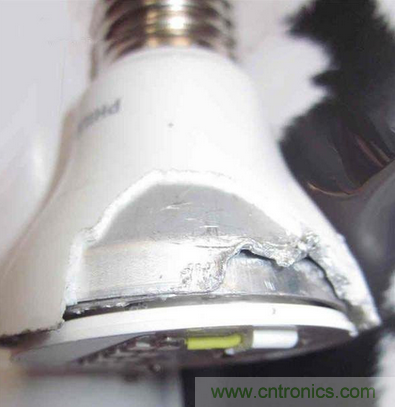

去除外殼一角，露出內部是鋁質燈體。

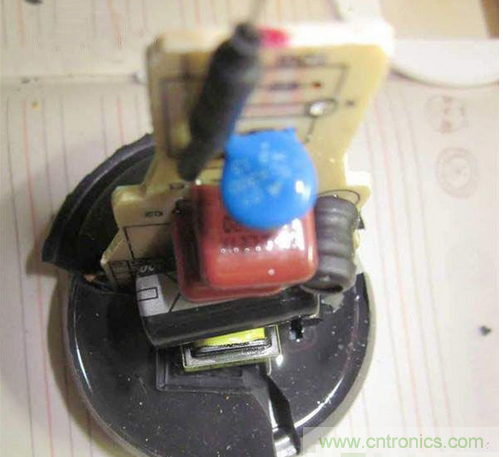

找到一個縫隙，用一字螺絲刀好容易撬開，看到還有厚厚一層密封橡膠，繼續拆，露出了寬壓恒流驅動電源。
鋁質燈體一體化散熱，散熱效果良好。

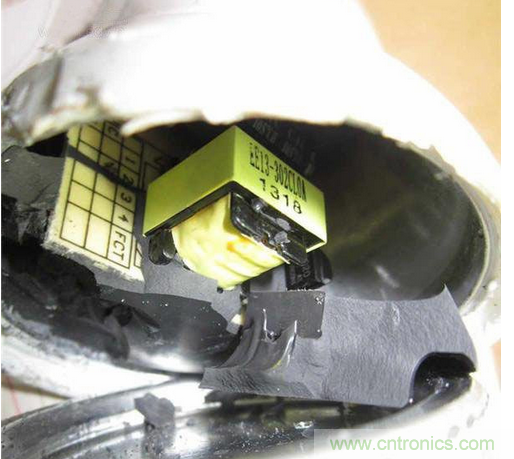

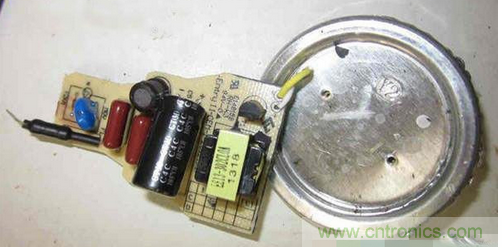

去除鋁板上密封橡膠，顯出電路板全貌，首先交流接入黑色熱縮管包裹的電阻，后面方形ee13變壓器。

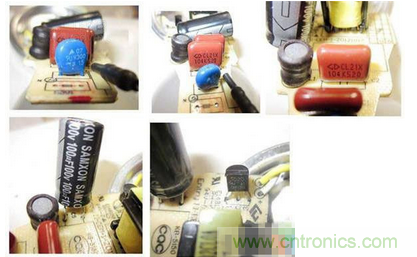

藍色 壓敏電阻 07 k300(最大交流電壓300V)。
后面2顆紅色CL21X薄膜電容和電感。
可以看到上面日期20121017。
SAMXON萬裕電解電容(OEM大廠)。
電源專用3020 三極管。

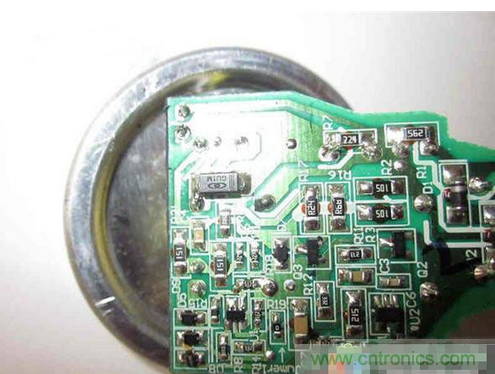

背面貼片，左邊4個整流 二極管 組成整流橋。
最明顯的 海灣電子的GU1M穩壓二極管。
