【導讀】經歷了上個世紀90年代的緩慢發展，智能照明在中國將會迎來快速的發展，特別是隨著通訊技術和網絡技術的發展，以及物聯網和智能家居概念興起，智能照明作為智能家居的重要組成部分，而被各個智能化廠家和照明廠家重視起來。本文以村田的智能照明解決方案為例，展示了技術廠商對該市場的關注與策略安排。
智能照明是指利用計算機、無線通訊數據傳輸、擴頻電力載波通訊技術、計算機智能化信息處理及節能型電器控制等技術組成的分布式無線遙控來實現對照明設備的智能化控制。具有燈光亮度的強弱調節、燈光軟啟動、定時控制、場景設置等功能;并達到安全、節能、舒適、高效的特點。從圖1中可以看出，智能照明市場從2014年開始將有突破性的發展。
村田作為全球最大的電子元器件供應商，也關注到了智能家居以及物聯網的發展，并將業務擴展到這些市場，發揮村田的核心技術和經驗不斷地去開發適合智能照明市場的產品和解決方案，并且已經有一定的成果。

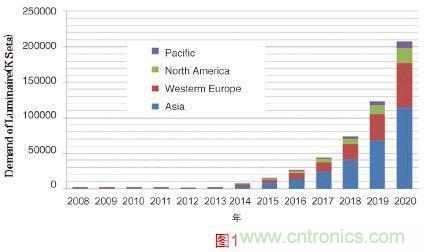

圖1，智能照明市場預測
城市智能照明系統作為智慧城市的核心子系統，運用無線ZigBee、Wi-Fi、GPRS等多種物聯網和IT技術，實現了遠程單燈開關、調光、檢測等管控功能，開辟了城市照明“管理節能”的新篇章。
其中與其他的無線通信技術相比，ZigBee具有低功耗，低數據量，抗干擾性高，保密性高等等的特點。而且無法忽視的特點還有自動動態組網，以及自帶簇群庫(ZCL)的功能。這些特點讓ZigBee在智能照明行業中的應用變得更方便，更簡單。村田在智能照明中選用的也是ZigBee的通訊方式。[page]
ZigBee模塊
據有關數據統計，在一般家庭里照明的用電量是占所有用電量的36%。在工業上照明的用電量是占所有用電量的50%，因此村田認為照明這個行業是最適合導入智能系統去實現節能的行業。ZigBee模塊的小尺寸、低功耗的特點決定了ZigBee是應用于智能照明中的最佳無線通信方式。目前市場上的LED照明分為家庭用照明與商業用照明，而未來的照明市場將會以LED燈為主。
為了證明智能LED照明系統節能的功效，村田制作所在東京分公司專門設立了一個實驗區，導入村田自己開發的任務與環境照明控制系統來做實驗，采集了一些數據。

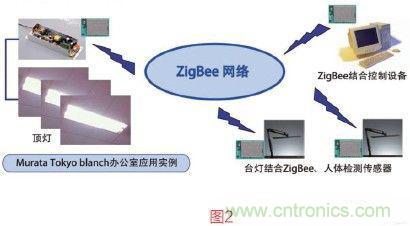

圖2，村田基于ZigBee網絡的智能照明系統
后端控制設備上連上了ZigBee模塊，在作為任務照明的臺燈上裝上了ZigBee模塊，以及檢測人體的紅外線傳感器，并且在作為環境照明頂燈的AC/DC驅動上也連接了ZigBee模塊組成了一個ZigBee的網絡，可以進行無線通訊。例如，所有的燈都可以根據周圍的環境進行調光，并且通過傳感器可以檢測周圍有沒有人，在沒有人的情況下系統會自動關閉設定區域內的燈，實現節能。在這個系統中，所有的軟件都是村田自己開發的，不光是在日本，在上海本部專門有一個團隊在開發關于智能照明的解決方案，包括系統軟件以及終端產品。這對于國內的客戶也提供了方便。
通過這個智能控制系統去控制環境與任務照明之后，比之前節省了63%的功耗，以及減少了63%的CO2排放量。

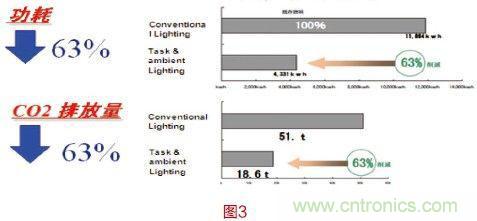

圖3，智能照明系統具有顯著的節能效果
[page]智能照明網關
村田在不斷地優化智能照明系統，不斷地擴大宅能照明的產品線。目前已經開發出面向于家用照明的系統以及商業照明的系統，并且也有自己獨特的產品。例如以下演示系統中的網關、人感傳感器節點、AC/DC電源模塊等等……
目前我們所使用的末端設備如手機、PAD都是帶有Wi-Fi功能但沒有ZigBee的通訊功能，因此如果要用這些末端設備去進行控制就需要一個信號轉換的過程，網關就是起這種作用。
村田為智能系統推出的網關，可在各種環境和情況下了解并控制整個智能系統，通過網絡將照明，家電等住宅設施互相連接進行通信，即使不在家中也能夠通過智能手機或平板電腦對家里的各種設備進行控制以及收集信息。村田不僅擁有網點等硬件，還有先進的軟件技術，能夠為客戶提供合適的全方位的解決方案，在建立ZigBee網絡上提供快速而靈活的技術支持。

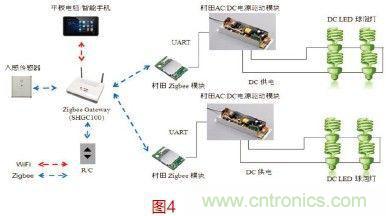

圖4，村田智能照明網關
傳感器與電源模塊
村田還將無線通信技術與傳感器技術結合到一起，開發了ZigBee傳感器模塊，便于客戶使用。只要預留一個接口就可以直接連接到客戶的終端產品上。
村田可集成溫度傳感器、濕度傳感器、紅外線傳感器、電流感應變壓器、環境光傳感器等等傳感器，來制作ZigBee無線傳輸傳感器模塊。
并且也開發了傳感器節點終端產品?？蛻艨芍苯邮褂茫瑹o需加工，并且支持電池供電。目前開發的ZigBee節點產品有溫濕度傳感器、紅外線傳感器和智能插座。
村田專門為商業照明開發了帶有數字接口的AC/DC電源模塊，此模塊帶有UART,DALI,PWM三種數字接口，可以通過UART接口與ZigBee模塊進行連接，傳輸信號去控制電源模塊所帶動的所有的LED燈。此電源驅動模塊具有高功率(35W)，低待機功耗(0.2W)等特點。
利用這些特色產品，村田不僅能實現單燈短距離調控系統，配合其他技術還可實現樓宇照明遠程控制系統。通過網關的強大功能以及ZigBee的組網特點，可實現在短時間內進行入網設置、組網設定以及休眠狀態激活進行通訊。
在室內我們可以通過網關使我們的手機或者平板電腦可以控制家里每一個帶有ZigBee通訊功能的LED燈，并且像附帶的傳感器、LED燈的開關都可以裝上ZigBee模塊，即可實現無線通訊與控制。在室外，我們可以通過云服務器訪問家里的網關，從而連接到家庭ZigBee網絡實現遠程控制。
