【導讀】近年LED燈泡價格持續下降。在LED燈泡設計的過程中，是什么原因導致成本的下降？本文拆解了LED燈泡,從LED的放置和驅動器架構方面做出了趨勢分析。

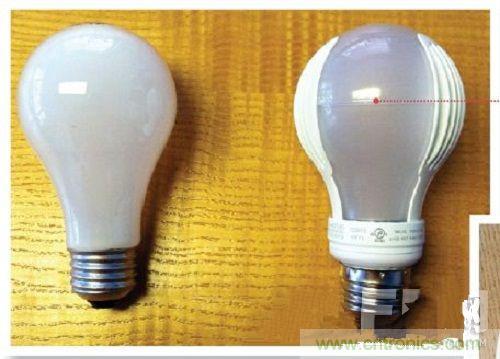

1. Insignia燈泡的外形類似于我們熟悉的傳統白熾燈，不同的是它有三個金屬散熱鰭片，以及塑料（而不是玻璃）的燈頭。

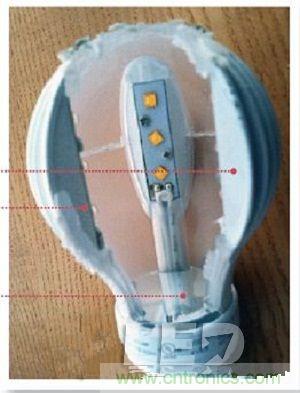

2. 用一支Dremel工具可以去掉塑料燈泡的外殼，露出六只CREE公司的白光LED，它們照亮了燈泡的光源混合室，從而產生出均勻的照度。LED都裝在金屬鰭片上，鰭片既用于支起LED芯片，也用做散熱片。在混合室的底部，是一塊極薄的鋁反射片，協助燈泡內光線的反射。燈泡的全部電路都處于反射片下的燈泡座內，處于一個獨立封閉的艙室。

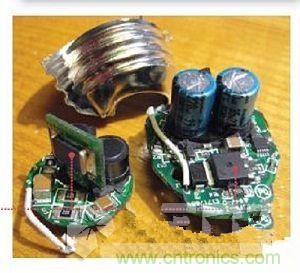

3. 拆開灌注的橡膠復合物，顯示出了兩塊緊挨著的PCB，電路就在上面。圖中，兩塊PCB被分開，旁邊是燈泡底座。
[page]

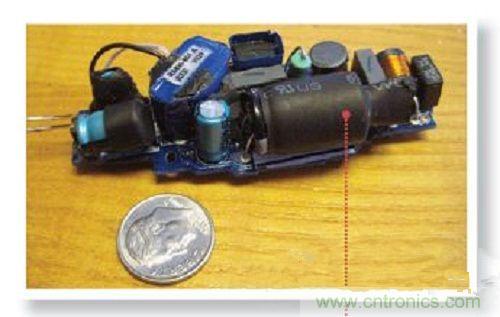

4. 為了方便比較，顯示了一個大約一年前拆解的LED燈的驅動電路。除了封裝有很大區別之外，還多出許多電子器件。例如，早先的設計有三個電解電容，還有一個非常大的變壓器。

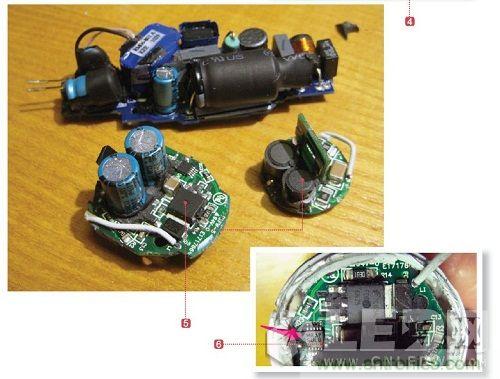

5. 左圖中并排展示了兩代驅動器：Insignia驅動器只有兩個相對較小的電解電容。這樣的結構帶來了一個問題：燈泡用的是哪種LED驅動IC，這么小的驅動器是如何做到的？
6. 問題解答：小IC上的“SULB”字樣是德州儀器公司LM3445的標記。它沒有用變壓器，表明
LED驅動器采用的是非隔離式設計。白熾燈的設計本身是非隔離式的。如果你打破一個白熾燈泡的玻璃，而且這個燈泡是插上電源的，那么你就可以直接接觸到交流電源。顯然，非隔離式設計可以做到完全符合UL規格。注意：雖然一個非隔離式交流/直流LED驅動器設計能做到既安全又能滿足UL規格，但在實驗室開發和測試一個非隔離式離線LED驅動器，仍然需要嚴格的實驗室安全流程。
燈泡的調光對美國市場來說是個重要特性。我用過LutronMaestro調光開關，它有可編程的調光控制，我把它和白熾燈做了逐項的對比。Insignia調光穩定且平滑，調光曲線與白熾燈類似。
