【導讀】照明燈具入廠前都需要經過嚴格的測量和檢測。在正常工作模式下，電壓電流和功率都在規定范圍內，才能算是合格品。測量精度一直都是照明燈具測量的痛點，本文就看周立功怎么解決照明燈具測試測量的痛點。
測試痛點：
對家用照明燈具進行電壓、電流和功率等測試，但是使用的測試儀器無法滿足精度要求！
測試要求
1、 高精度的電壓、電流和功率等參數測量；
2、 權威標準的電流諧波測量分析；
3、 可以通過上位機軟件對測量結果實時監測分析；
解決痛點
周立功致遠電子為了解決家用照明燈具的測試測量痛點，改變了傳統的測量現狀，最新推出了PA300系列的功率計！讓您輕松測量家電照明燈具，測量痛點不再有！

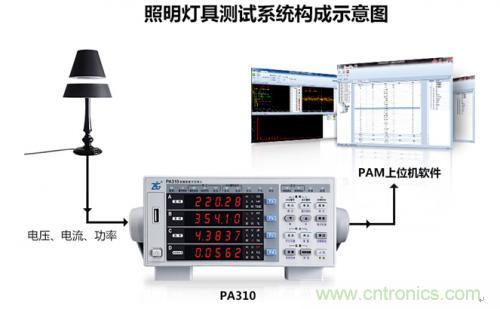

圖1 照明燈具測試系統構成示意圖
1、 功率測量精度高達0.1%，最小測量電流低至50µA，能夠測量低至0.01W的功耗。
功率計的基本測量精度可高達0.1%，由于雙分流器技術的應用，可以保持分流電阻的溫度穩態變化，降低溫漂，可以實現從小電流到大電流測量時都能保證0.1%的功率測量精度。而且，在5mA量程下，PA310可以在最高100µW的分辨率下執行測量。
2、結合PAM上位機軟件，PA310可以執行符合IEC61000-4-7諧波測量標準。
對于電網中波動的電壓電流，該如何測量可再現的諧波測量結果？根據IEC61000-4-7標準的嚴格規定，諧波測量的頻譜分析時間窗為10個周期，因此測量?jī)x器必須能防止諧波分析時出現的頻率混疊現象。同時，其采樣頻率需同步跟蹤輸入信號的基本頻率，從根源上杜絕頻譜泄露現象的產生。PA300系列功率計采用了純硬件模擬濾波器與鎖相環技術，避免了頻率混疊與頻譜泄露的發生。保證了諧波測量的可再現性。

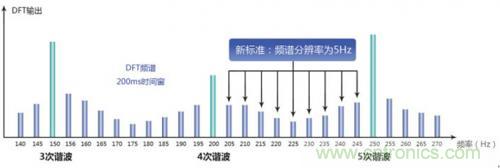

圖2 諧波分析
PA300系列功率計可進行完全符合諧波測量國際標準IEC61000-4-7：2002（IEC61000-4-7：2002標準，根據基波的頻率、電壓、電流、功率分別可測量到最多50次諧波，不論是總諧波畸變率（THD），還是基波成分、各次數的諧波含量、相位差和含有率等均可測量。另外，諧波分析次數的上限值可在2-50次之間自由設置，即使是對THD運算上限次數有規定的場合也可按照其規格進行運算。
3、標配PAM上位機軟件，可實時監測和分析測量數據，且可通過標配的豐富通信接口USB、RS-232、GPIB和以太網接口上傳至PC機。
周立功致遠電子PA300系列功率計助力家用照明燈具測量測試，避免了以往的測試痛點，為您提高工作效率的同時，依然保證了結果的可靠性！
