1 引言
直流穩壓電源是電子技術常用的設備之一，廣泛的應用于教學、科研等領域。傳統的多功能直流穩壓電源功能簡單、難控制、可靠性低、干擾大、精度低且體積大、復雜度高。普通直流穩壓電源品種很多。但均存在以下問題：輸出電壓是通過粗調（波段開關)及細調(電位器)來調節。這樣，當輸出電壓需要精確輸出，或需要在一個小范圍內改變時（如1.02~1.3V)，困難就較大。另外，隨著使用時間的增加，波段開關及電位器難免接觸不良，對輸出會有影響。常常通過硬件對過載進行限流或截流型保護，電路構成復雜，穩壓精度也 不高。本文設計了一種以單片機為核心的智能化高精度簡易直流電源，克服了傳統直流電壓源的缺點，具有很高的應用價值。
2 系統硬件設計
2.1 系統總體結構

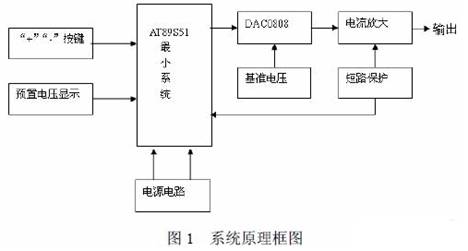

本系統是以AT89S51 單片機為核心控制器，具有電壓可預置、可步進調整、輸出的電 壓信號和預置的電壓信號可同時顯示的數控直流電源，其硬件原理方框圖如圖1 所示。系統 由AT889S51 控制電路、鍵盤電路、電源電路、D/A 電路、功放電路、短路保護及報警電路、 穩壓輸出電路、LED 顯示電路八部分組成。系統通過“開關”、“+”、“-”三個按鍵來控制預置電壓的升降，并通過數碼管顯示。AT89S51 單片機送出相應的數字信號，在D/A 轉換之 后輸出電流，經集成運放LM358 轉換、三極管放大、RC 網絡濾波，最終穩定。同時由LED 數碼管顯示輸出電壓；由數字電壓表測量實測值。

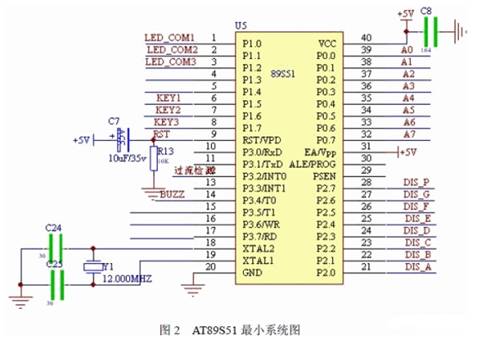

主要由AT89S51 最小系統控制，它要完成鍵盤控制、預置電壓顯示控制、短路保護控制 及報警控制等功能。AT89S51 最小系統如圖2 所示。

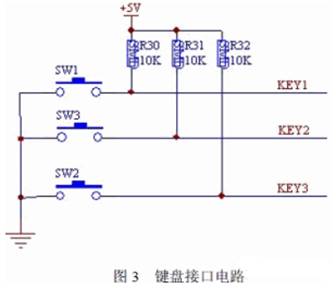

鍵盤接口電路如圖3 所示。鍵盤設計由三個按鍵控制即：“開關”鍵、“+”鍵、“-”鍵， 并外接三個上拉電阻控制鍵盤去抖。此三鍵分別連接到單片機的P1.0、P1.1、P1.2 接口進行控制。

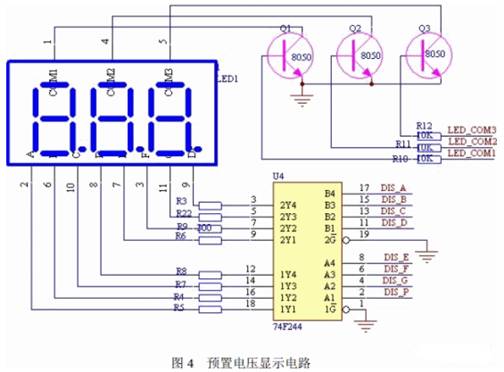

預置電壓顯示電路如圖4 所示。本設計選用譯碼驅動器74F244，用來驅動LED 數碼管 顯示預置電壓，分別由單片機P2.0～P2.7 接口控制。LED 共陰極控制端由P1.4~P1.6 接口 控制，并用三極管8050 來控制LED 的顯示。
2.3.1 主電源電路

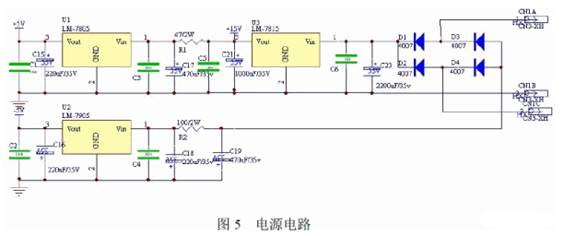

電源部分輸入220V、50Hz 交流電，輸出全機所需的三種電壓：+5V、+15V、-5V，主要供數控部分和D/A 轉換芯片使用；+15V 作為運放的正電源，同時也是穩壓輸出電路的主電源。該電源模塊部分拓展了-5V 負電壓，同時作為運放的負電源，如圖5 所示。
穩壓輸出部分是將控制部分送來的電壓控制字?jǐn)?shù)據轉換成穩定的電壓輸出。它由轉化器（DAC0808）、集成運放LM358、晶體三極管、基準電壓源（+15V）、過流檢測電路組成。 穩壓輸出模塊包括過流檢測電路，當電源過流時，過流檢測電路輸出為低電平其，送到 CPU 的 INT0 申請中斷，CPU 接收后，延遲5ms。
3 系統軟件設計
軟件控制程序由主程序和過流保護程序兩部分，其主要實現步進加減、D/A 轉換、鍵盤 掃描、LED 顯示、電流報警等功能。
3.1 主程序

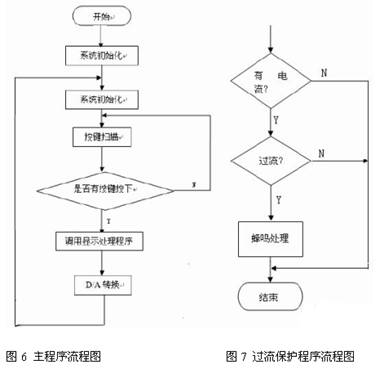

首先初始化系統，即AT89S51 單片機系統的初始化，再對系統時間進行設置 ，調用按鍵處理子程序，判斷是否有按鍵按下，若有就調用顯示處理程序，顯示處理程序在數碼管上 顯示預置電壓，由單片機控制的信號經D/A 轉換后，通過檢測電路判斷是否短路，若短路則 啟動中斷保護。否則，實現穩壓輸出。主流程圖如圖6 所示。
3.2 過流保護程序
從數模轉換電路轉換出的信號，一路經過流檢測電路，把檢測到的信號，送入單片機最小系統進行處理，若過流，則蜂鳴器鳴叫。過流保護程序流程圖如圖7 所示。
本設計以單片機為核心設計一種智能穩壓電源，不但電路簡單，結構緊湊，價格低廉，性能卓越。所研制的智能穩壓電源可利用單片機設置周密的保護監測系統，確保電源運行可靠。輸出電壓采用數字顯示，輸人采用鍵盤方式，電源的外表美觀，操作使用方便，具有較高的使用價值。
