電壓比較器（以下簡稱比較器）是一種常用的集成電路。它可用于報警器電路、自動控制電路、測量技術，也可用于V/F變換電路、A/D變換電路、高速采樣電路、電源電壓監測電路、振蕩器及壓控振蕩器電路、過零檢測電路等。本文主要介紹其基本概念、工作原理及典型工作電路，并介紹一些常用的電壓比較器。
什么是電壓比較器

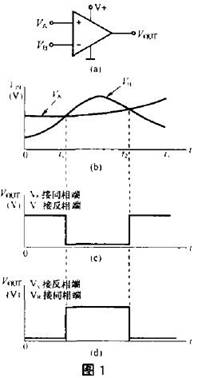

簡單地說， 電壓比較器是對兩個模擬電壓比較其大小（也有兩個數字電壓比較的，這里不介紹），并判斷出其中哪一個電壓高，如圖1所示。圖1（a）是比較器，它有兩個輸入端：同相輸入端（“+” 端） 及反相輸入端（“-”端），有一個輸出端Vout（輸出電平信號）。另外有電源V+及地（這是個單電源比較器），同相端輸入電壓VA，反相端輸入VB。VA和VB的變化如圖1（b）所示。在時間0～t1時，VA》VB；在t1～t2時，VB》VA；在t2～t3時，VA》VB。在這種情況下，Vout的輸出如圖1（c）所示：VA》VB時，Vout輸出高電平（飽和輸出）；VB》VA時，Vout輸出低電平。根據輸出電平的高低便可知道哪個電壓大。
如果把VA輸入到反相端，VB輸入到同相端，VA及VB的電壓變化仍然如圖1（b）所示，則Vout輸出如圖1（d）所示。與圖1（c）比較，其輸出電平倒了一下。輸出電平變化與VA、VB的輸入端有關。

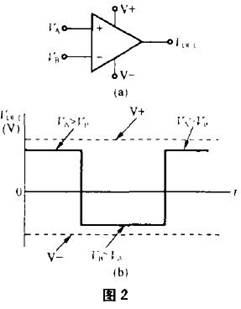

圖2（a）是雙電源（正負電源）供電的比較器。如果它的VA、VB輸入電壓如圖1（b）那樣，它的輸出特性如圖2（b）所示。VB》VA時，Vout輸出飽和負電壓。

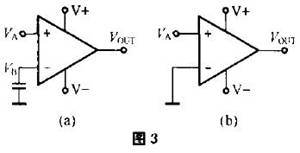

如果輸入電壓VA與某一個固定不變的電壓VB相比較，如圖3（a）所示。此VB稱為參考電壓、基準電壓或閾值電壓。如果這參考電壓是0V（地電平），如圖3（b）所示，它一般用作過零檢測。
比較器的工作原理
比較器是由運算放大器發展而來的，比較器電路可以看作是運算放大器的一種應用電路。由于比較器電路應用較為廣泛，所以開發出了專門的比較器集成電路。

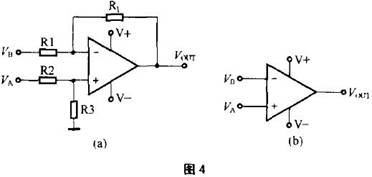

圖4（a）由運算放大器組成的差分放大器電路，輸入電壓VA經分壓器R2、R3分壓后接在同相端，VB通過輸入電阻R1接在反相端，RF為反饋電阻，若不考慮輸入失調電壓，則其輸出電壓Vout與VA、VB及4個電阻的關系式為：Vout=（1+RF/R1）·R3/（R2+R3）VA-（RF/R1）VB。若R1=R2，R3=RF，則Vout=RF/R1（VA-VB），RF/R1為放大器的增益。當R1=R2=0（相當于R1、R2短路），R3=RF=∞（相當于R3、RF開路）時，Vout=∞。增益成為無窮大，其電路圖就形成圖4（b）的樣子，差分放大器處于開環狀態，它就是比較器電路。實際上，運放處于開環狀態時，其增益并非無窮大，而Vout輸出是飽和電壓，它小于正負電源電壓，也不可能是無窮大。
同相放大器電路如圖5所示。如果圖5中RF=∞，R1=0時，它就變成與圖3（b）一樣的比較器電路了。圖5中的Vin相當于圖3（b）中的VA。
比較器與運放的差別
運放可以做比較器電路，但性能較好的比較器比通用運放的開環增益更高，輸入失調電壓更小，共模輸入電壓范圍更大，壓擺率較高（使比較器響應速度更快）。另外，比較器的輸出級常用集電極開路結構，如圖6所示，它外部需要接一個上拉電阻或者直接驅動不同電源電壓的負載，應用上更加靈活。但也有一些比較器為互補輸出，無需上拉電阻。
這里順便要指出的是，比較器電路本身也有技術指標要求，如精度、響應速度、傳播延遲時間、靈敏度等，大部分參數與運放的參數相同。在要求不高時可采用通用運放來作比較器電路。如在A/D變換器電路中要求采用精密比較器電路。
由于比較器與運放的內部結構基本相同，其大部分參數（電特性參數）與運放的參數項基本一樣（如輸入失調電壓、輸入失調電流、輸入偏置電流等）。
比較器典型應用電路
這里舉兩個簡單的比較器電路為例來說明其應用。
1.散熱風扇自動控制電路
一些大功率器件或模塊在工作時會產生較多熱量使溫度升高，一般采用散熱片并用風扇來冷卻以保證正常工作。這里介紹一種極簡單的溫度控制電路，如圖7所示。負溫度系數（NTC）熱敏電阻RT粘貼在散熱片上檢測功率器件的溫度（散熱片上的溫度要比器件的溫度略低一些），當5V電壓加在RT及R1電阻上時，在A點有一個電壓VA。當散熱片上的溫度上升時，則熱敏電阻RT的阻值下降，使VA上升。RT的溫度特性如圖8所示。它的電阻與溫度變化曲線雖然線性度并不好，但是它是單值函數（即溫度一定時，其阻值也是一定的單值）。如果我們設定在80℃時應接通散熱風扇，這80℃即設定的閾值溫度TTH，在特性曲線上可找到在80℃時對應的RT的阻值。R1的阻值是不變的（它安裝在電路板上，在環境溫度變化不大時可認為R1值不變），則可以計算出在80℃時的VA值。
R2與RP組成分壓器，當5V電源電壓是穩定電壓時（電壓穩定性較好），調節RP可以改變VB的電壓（電位器中心頭的電壓值）。VB值為比較器設定的閾值電壓，稱為VTH。
設計時希望散熱片上的溫度一旦超過80℃時接通散熱風扇實現散熱，則VTH的值應等于80℃時的K值。一旦VA》VTH，則比較器輸出低電平，繼電器K吸合，散熱風扇（直流電機）得電工作，使大功率器件降溫。VA、VTH電壓變化及比較器輸出電壓Vout的特性如圖9所示。這里要說清楚的是在VA開始大于VTH時，風扇工作，但散熱體有較大的熱量，要經過一定時問才能把溫度降到80℃以下。
從圖7可看出，要改變閾值溫度TTH十分方便，只要相應地改變VTH值即可。VTH值增大，TTH增大；反之亦然，調整十分方便。只要RT確定，RT的溫度特性確定，則R1、R2、RP可方便求出（設流過RT、R1及R2、RP的電流各為0.1～0.5mA）。
[page]
2.窗口比較器
窗口比較器常用兩個比較器組成（雙比較器），它有兩個閾值電壓VTHH（高閾值電壓）及VTHL（低閾值電壓），與VTHH及VTHL比較的電壓VA輸入兩個比較器。若VTHL≤VA≤VTHH，Vout輸出高電平；若VA《VTHL，VA》VTHH，則Vout輸出低電平，如圖10所示。圖10是一個冰箱報警器電路。冰箱正常工作溫度設為0～5℃，（0℃到5℃是一個“窗口”），在此溫度范圍時比較器輸出高電平（表示溫度正常）；若冰箱溫度低于0V或高于5℃，則比較器輸出低電平，此低電平信號電壓輸入微控制器（μC）作報警信號。
溫度傳感器采用NTC熱敏電阻RT，已知RT在0℃時阻值為333.1kΩ；5℃時阻值為258.3kΩ，則按1.5V工作電壓及流過R1、RT的電流約1.5 uA，可求出R1的值。R1的值確定后，可計算出0℃時的VA值為0.5V（按圖10中R1=665kΩ時），5℃時的VA值為0.42V，則VTHL=0.42V，VTHH=0.5V。若設R2=665kΩ，則按圖11，可求出流過R2、R3、R4電阻的電流I=（1.5V-0.5V）/665kΩ=0.0015mA，按R4×I/=0.42V，可求出R4=280kΩ再按0.5V=（R3+R4）0.0015mA， 則可求出R3=53.3kΩ。
本例中兩個比較器采用低工作電壓、低功耗、互補輸出雙比較器LT1017，無需外接上拉電阻。
總結
本文通過介紹電壓比較器基本工作原理，比較器電路可以看作是運算放大器的一種應用電路。由于比較器電路應用較為廣泛，所以開發出了專門的比較器集成電路，本文也具體分析比較了比較器與運放的差別，從而得出比較器典型應用電路的實例，包括散熱風扇自動控制電路和窗口比較器。它可用于報警器電路、自動控制電路、測量技術，也可用于V/F變換電路、A/D變換電路、高速采樣電路、電源電壓監測電路、振蕩器及壓控振蕩器電路、過零檢測電路等。
