- 42V、2.5A (IOUT)、2.2MHz
- 提供 96% 效率并僅消耗 2.5µA 靜態電流
- 汽車和工業應用
凌力爾特新推出42V、2.5A (IOUT)、2.2MHz 降壓型同步 DC/DC 轉換器LT8610 ，提供高達96% 效率并僅消耗 2.5µA 靜態電流，其突發模式工作提供超低靜態電流，非常適用于汽車的“始終保持接通”系統等應用。

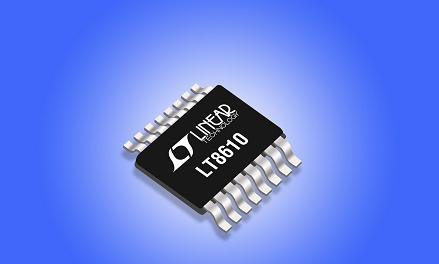

凌力爾特公司 (Linear Technology Corporation) 推出 2.5A、42V 輸入降壓型同步開關穩壓器 LT8610。同步整流可提供高達 96% 的效率，同時在無負載備用情況下，突發模式 (Burst Mode®) 工作保持靜態電流低于 2.5uA。LT8610 的 3.4V 至 42V 輸入電壓范圍使其非常適用于汽車和工業應用。其內部的 3.5A 開關在電壓低至 0.97V 時能提供高達 2.5A 的連續輸出電流。LT8610 的突發模式工作提供超低靜態電流，從而使其非常適用于汽車的“始終保持接通”系統等應用，這類應用需要延長電池工作壽命。
LT8610 的獨特設計在所有條件下可保持最低壓差僅為 200mV (在 1A)，從而使其非常適合多種應用 (例如汽車的冷車發動情況)。此外，最短接通時間僅為很短的 50ns，這允許在 16V 輸入至 1.8V 輸出的情況下，進行 2MHz 恒定頻率切換，從而使設計師能優化效率，同時避開關鍵的噪聲敏感頻段。LT8610 的 16 引線耐熱增強型 MSOP 封裝和高開關頻率允許使用很小的外部電感器和電容器，從而能構成占板面積緊湊的高熱效率解決方案。
LT8610 采用內部上管和下管高效率電源開關，在單芯片中集成了必要的升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式工作在低輸出電流時保持了高效率，同時保持輸出紋波低于 10mVPK-PK。特殊設計方法和新的高速工藝能在寬輸入電壓范圍內實現了高效率，而且 LT8610 的電流模式拓撲可實現快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動 / 跟蹤和過熱保護功能。
LT8611 具有 LT8610 的所有功能，另外還增添了一個具監視器和控制引腳的內置電流檢測放大器，可實現準確的輸入或輸出電流調節和限制。該器件采用 3mm x 5mm 24 引線 QFN 封裝。
LT8610EMSE 采用耐熱增強型 MSOP-16 封裝，價格為每片 3.55 美元。工業溫度級版本 LT8610IMSE 經過測試，保證在 -40°C 至 125°C 的工作節溫范圍內工作，價格為每片 3.91 美元。汽車溫度級版本 LT8610HMSE 經過測試，保證在 -40°C 至 150°C 的工作節溫范圍內工作，價格為每片 4.16 美元。所有價格均為千片批購價，所有版本都有現貨供應。
LT8611EUDD 采用 3mm x 5mm QFN-24 封裝，價格為每片 3.80 美元。工業溫度級版本 LT8611IUDD 經過測試，保證在 -40°C 至 125°C 的工作節溫范圍內工作，價格為每片 4.16 美元。汽車溫度級版本 LT8611HUDD 經過測試，保證在 -40°C 至 150°C 的工作節溫范圍內工作，價格為每片 4.41 美元。所有價格均為千片批購價，所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT8610 和 www.linear.com.cn/product/LT8611。
具 IQ = 2.5µA 的42V、2.5A (IOUT) 、2.2MHz 降壓型同步 DC/DC 轉換器
性能概要：LT8610 / LT8611
- 寬輸入電壓范圍：3.4V 至 42V
- 超低靜態電流突發模式工作：2.5µA IQ，調節在 12VIN 至 3.3VOUT，輸出紋波 <10mVP-P
- 高效率同步工作

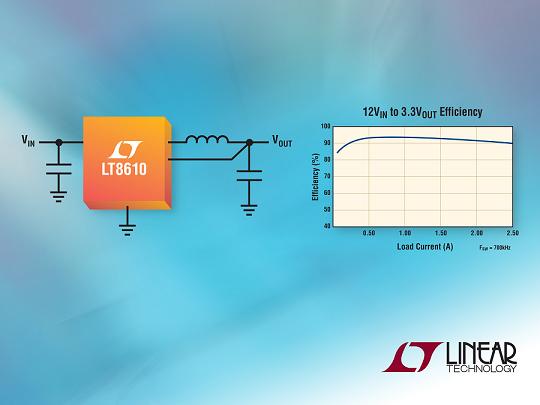

- 在 1A、12VIN 至 5VOUT 時的效率為 96%
- 在 1A、12VIN 至 3.3VOUT 時的效率為 94%
- 很短的最短接通時間：50ns
- 在所有情況下都保持低壓差：在 1A 時為 200mV
- 允許使用小型電感器
- 可調和可同步：200kHz 至 2.2MHz
- 電流模式工作
- 準確的 1V 使能引腳門限
- 內部補償
- 輸出軟啟動和跟蹤
- 具監視器的軌至軌電流檢測放大器 (LT8611)
- 小型耐熱增強型 16 引線 MSOP 封裝 (LT8610)
- 小型耐熱增強型 3mm x 5mm 24 引線 QFN 封裝 (LT8611)
