【導讀】近日，Littelfuse推出Q6008LH1LED/Q6012LH1LED系列三端雙向可控硅和Q6008LTH1LED/Q6012LTH1LED系列QUADRAC晶閘管電源控制設備。 這些設備是專為用作調光器電路中開關而設計的，負責調節發光二極管（LED）燈泡或燈管的亮度輸出。
該系列產品能在不犧牲可靠性或降低調光器性能的情況下，幫助LED燈具交流線路調光器的設計廠商滿足各種操作參數要求。 因此，單個控制設備可用于LED調光器，或者用于針對白熾燈、緊湊型熒光燈（CFL）和LED負載設計的組合調光器。

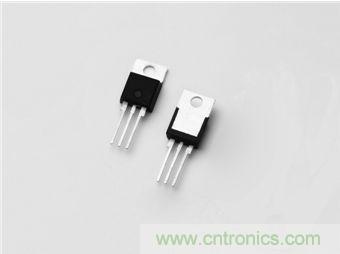

Littelfuse用于調光器電路開關的電源控制設備
“對于環境照明或主題照明燈具的設計廠商而言，LED照明的面世帶來了若干重大技術挑戰。 例如，這些新型燈泡和燈管具備極低的實際電流，因此傳統型晶閘管會提前關閉，從而無法使用某個范圍的照明頻譜。”Littelfuse晶閘管電源控制設備產品線的產品總監Corey Deyalsingh介紹說。“這些新型晶閘管的低負載電流特性使得打造一種適用于所有可調光照明負載（LED、CFL和傳統白熾燈）的單一調光器設計成為可能。 在開啟和高額定結溫期間，這些晶閘管（di/dt）的高電流上升率可確保更大的可靠性和設計的靈活性。 我們的新型Q6008LTH1LED和Q6012LTH1LED系列QUADRAC設備在單個封裝中組合兩端交流開關元件和三端雙向可控硅，因此能夠進一步簡化電路設計和組裝過程。”
Alternistor三端雙向可控硅（Q6008LH1LED和Q6012LH1LED系列）和QUADRAC（Q6008LTH1LED和Q6012LTH1LED系列）晶閘管電源控制設備可提供以下關鍵功能與優勢：
功能
1、最大保持電流可低至6mA
2、UL認證TO-220AB封裝
3、110°C額定結溫
4、35V/µs靜態dv/dt性能
5、70A/µs di/dt性能
6、QUADRAC版本內集成兩端交流開關元件
7、門極三端雙向可控硅具有10mA門極靈敏度
特色
1、可在極低負載情況下完全控制亮度輸出
2、安裝支架和活動端子之間2500VAC的最低隔絕
3、在降低散熱要求的同時提高安全操作系數
4、可更好地免除電噪聲
5、可確保典型LED負載操作特性的安全性
6、簡化電路設計與布局
7、600V阻斷能力
供貨情況
Littelfuse Q6008LH1LED/Q6012LH1LED系列Alternistor三端雙向可控硅和Q6008LTH1LED /Q6012LTH1LED系列QUADRAC采用500只批量包裝和管裝方式。 大額訂單現可通過全球的Littelfuse授權經銷商索取樣品。
