【導讀】Linear近日推出通用的250mA高壓降壓-升壓型充電泵LTC3245。該器件采用開關電容器分數轉換，以在 2.7V 至 38V 的寬輸入電壓范圍內保持穩定，并產生 3.3V、5V 或可調 (2.5V 至 5V) 的穩壓輸出。

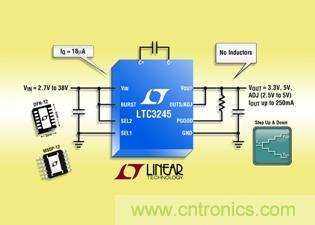

250mA、寬VIN范圍降壓-升壓型充電泵
內部電路自動地選擇轉換比 (2:1、1:1 或 1:2)，以在輸入電壓和負載條件變化時優化效率。小的工作電流 (無負載時為 18μA，停機時為 4μA) 和很少的外部器件 (3 個小型陶瓷電容器，沒有電感器) 使 LTC3245 非常適用于低功率和空間受限的汽車 / 工業應用，例如汽車 ECU / CAN 收發器電源、工業內務處理電源、以及高效率的低功率 12V 至 5V 轉換。
LTC3245 的獨特恒定頻率架構具備更低的切換邊沿變化率，與傳統開關穩壓器相比，LTC3245 的傳導和輻射噪聲更低。該器件提供了引腳可選的突發模式 (Burst Mode) 工作，允許用戶可在低輸出紋波或更高效率 / 更低靜態電流之間作出權衡。其他 IC 特點包括很少的外部組件和采用陶瓷電容器可穩定、在啟動時防止過大電流的軟啟動電路、以及短路和過熱保護。
LTC3245 采用具備底面導熱焊盤的扁平 (0.75mm) 3mm x 4mm 12 引線 DFN 封裝和具備底面導熱焊盤的 12 引線 MSOP 封裝。E 級和 I 級版本的工作結溫為 -40°C 至 +125°C，H 級版本為 -40°C 至 +150°C。E 級版本的千片批購價為每片 2.80 美元，有現貨供應。
性能概要：LTC3245
- VIN 范圍為 2.7V 至 38V
- 工作時 IQ = 18μA；停機時為 4μA
- 12V 至 5V 轉換時的效率 = 81%
- 具備自動模式切換的多模式工作 (2:1、1:1、1:2)
- 低噪聲、恒定頻率工作
- IOUT = 250mA (最大值)
- 以引腳可選的突發模式工作
- VOUT：固定 3.3V、5V 或可調
- 過熱和短路保護
- 工作結溫：最大值為 150°C
- 耐熱增強型 12 引腳和扁平 12 引腳 (3mm x 4mm) DFN 封裝
