【導讀】關于MC34063的作用，既能降壓，也能升壓，這是做一個移動電源的不二之選！MC34063能夠將電池從3.7V左右升壓到5V，然后再配合簡單的原理圖和精湛的焊接工藝，就可以成功的DIY一個能給手機充電的移動電源了。是不是很簡單？那就動手做一個吧！
最近想做一個移動電源，一直還在構思中，一直在考慮用什么將電池升壓，將3.7V左右升壓到5V，后來在網上看到MC34063不錯，既能降壓，也能升壓，于是找好零件想做一個試試，如果成功，就可以制作自己的移動電源了。看看圖片吧！

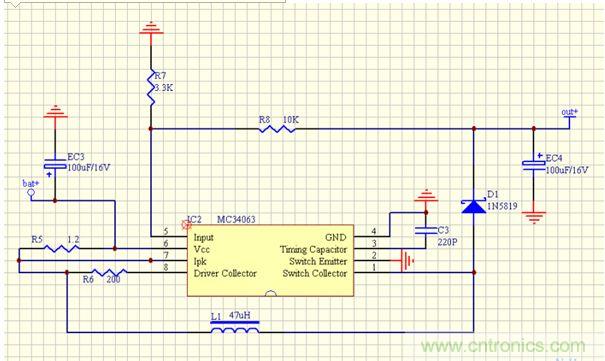

1、先給大家看看原理圖：

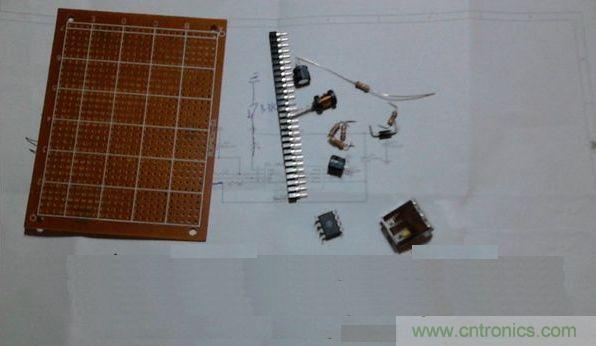

2、要用的元器件，洞洞板一塊，MC34063/DIP8腳一個，IC座，USB母殼，電感（自己繞的，47uH），電解電容，瓷片電容，電阻，二極管等。具體參數見原理圖。

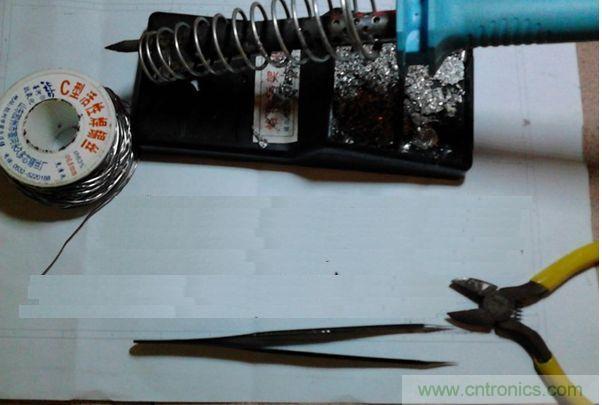

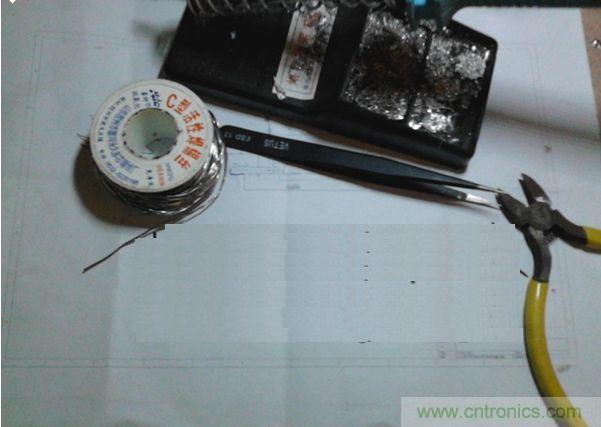

3、用到的工具。
[page]

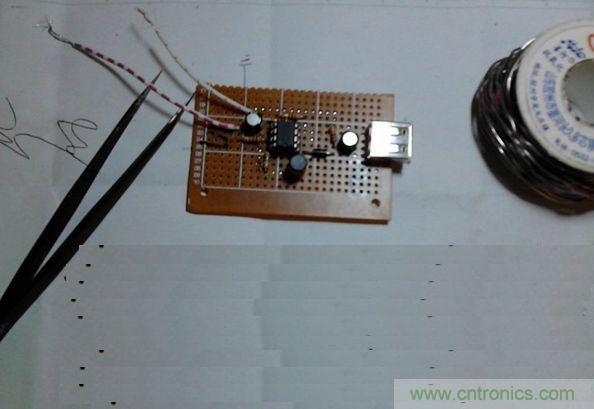

4、原理很簡單，焊接也很快，于是半小時左右焊接完成。

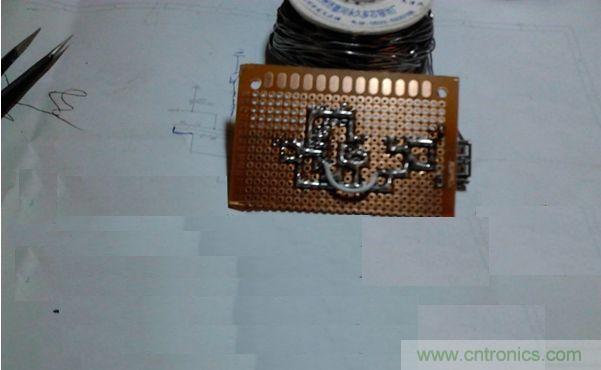

來個反面，走線一般，勿噴，，，，，哈哈
[page]

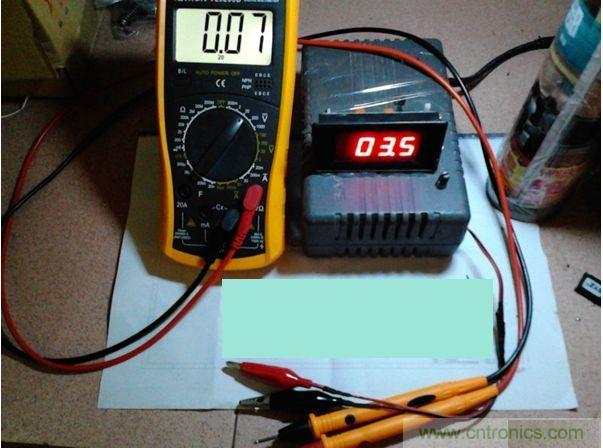

5、然后準備測試，用到工具，可調直流電源（自制），萬用表，手機等。

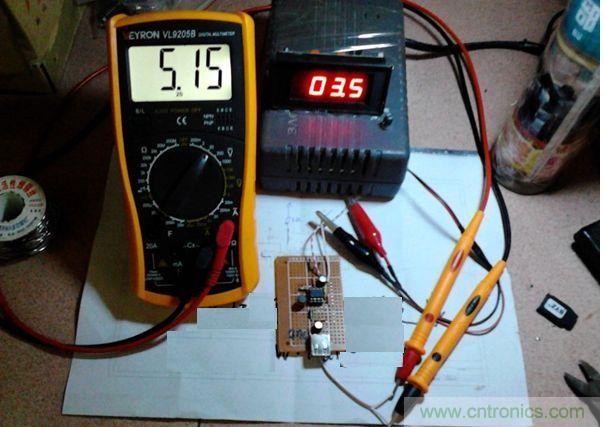

6、接上做好的測試板，先看看空載是否正常，輸入3.5V，輸出時5.15V，正常，完成一半。

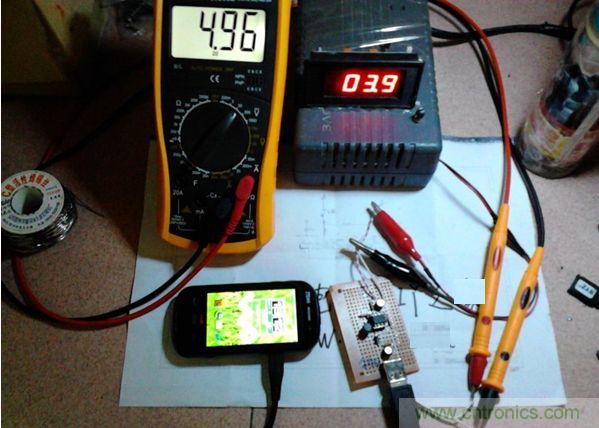

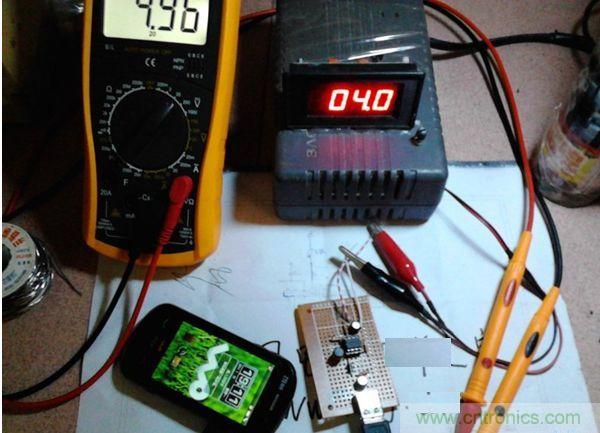

7、然后開始接上手機試試充電，呵呵，充電正常，我將輸入電壓略提高一點，但是輸出也還是有點壓降4.96V。
最后，說明還是成功的給手機充上電，充電電流可以調節R5的大小來調節，見原理圖。所以我現在可以開始制作的的移動電源，值得期待。
