【導讀】隨著手機等數碼設備耗電量越來越大，移動電源儼然成為出門旅行的必備品，由于移動電源技術門檻較低，許多電子DIY愛好者也爭相制作。本次電子元件技術網為大家推薦的這款移動電源設計方案，基于單片機控制，具有效率高、抗干擾能力強等特點。
移動電源是一種集供電和充電功能于一體的便攜式充電器，可以給手機等數碼設備隨時隨地充電或待機供電。一般由鋰電芯或者干電池作為儲電單元。區別于產品內部配置的電池，也叫外掛電池。一般配備多種電源轉接頭，通常具有大容量、多用途、體積小、壽命長和安全可靠等特點，是可隨時隨地為智能手機、平板電腦、數碼相機、MP3、MP4等多種數碼產品供電或待機充電的功能產品。
移動電源可以通過USB電纜線使用在任何符合USB國際標準的設備，其具有短路、過充過放、恒流恒壓等保護措施，還有高性能電源管理技術。
移動電源方案，根據是否可以編程，分為硬件移動電源和軟件移動電源兩種技術路線。硬件移動電源方案主要存在的問題是：
1.發熱嚴重，采用非同步整流模式，溫度高后，恒流、恒都不準了，可能損壞電池，甚至燒壞正在充電的手機。
2.受工藝偏差影響，電流和電壓參數的離散性大，批量生產時，不良率高，不易控制。
3.不可編程，功能固化，參數固化，無法滿足差異化的需求。
軟件移動電源方案，容易實現同步整流，效率高，發熱低，而且功能變化靈活，已經成為發展趨勢。
MC32P21是一款8位RISC架構單片機，非常適合用于移動電源方案，其主要特性如下：
●寬工作電壓范圍
●1K程序空間，128字節RAM，8級堆棧
●2路高速PWM輸出
●7通道12位ADC，并有內置基準源
●偏差小于2%的內置振蕩器
●高抗干擾能力
[page]

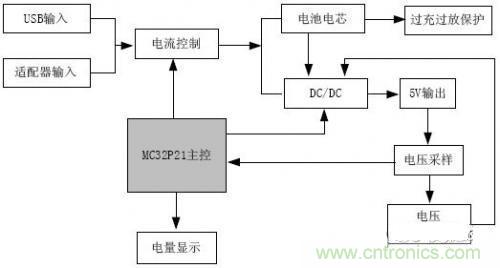

MC32P21開發的移動電源方案硬件框圖如下：
