【導讀】智能機的到來使隨時充電成為生活的必備，隨時充電考驗了手機電池的續航能力。工程師對拆機改造最為熱心，DIY無線充電器對工程師而言沒有困難，加上材料就完全搞定了！
改裝需要的材料：
1.基本報廢的索尼愛立信w590，但可以拆里面的金屬?gòu)椈捎|點用
2.充電器(是為了拆一截電線)
3.耳機一個(為了拆漆包線)
4.萬能充電一個(主要是拆二極管測試正負極,和截一段鐵片)
5.雙面膠盒電烙鐵
6.最重要的點金石加
線圈一套

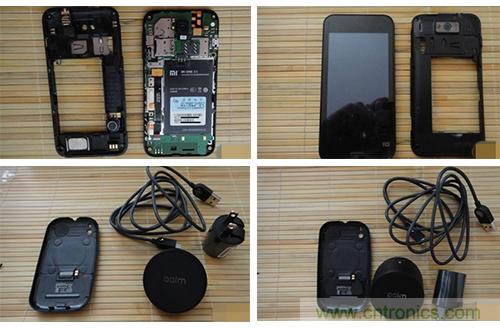

下面開始拆機，下面是拆機后的圖片。拆機很簡單，就8顆螺絲

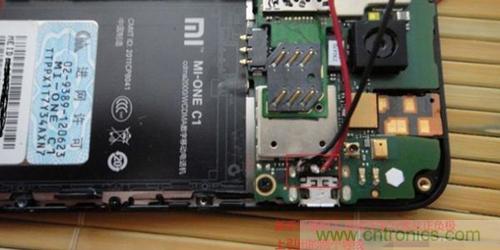

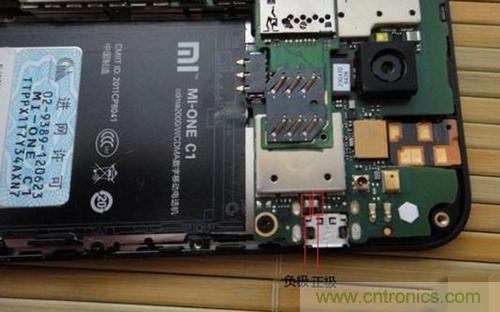

如圖所示，那是小米沖電的正負極。
人從未用過電烙鐵，歷經千辛萬苦焊接到正負極上的導線，比較悲催的是，皮包線比較粗，手機無法合上，后來又用漆包線給焊接了一遍，又是一個辛苦的過程，這里就報廢了，一個廢棄充電器和耳機，為了拆他們的線。

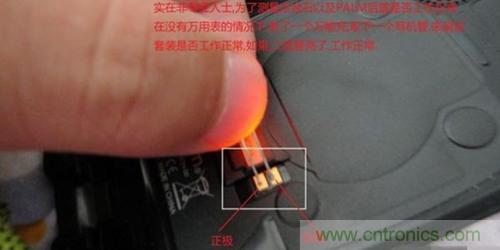

[page] 這個是為了測試PLAM后蓋是否工作正常，用二極管測試的圖片，測試二極管亮了。PLAM后蓋以及點金石工作正常，(木有萬用表，只用從廢棄的萬能充里面拆下二極管用這愚蠢的方法)

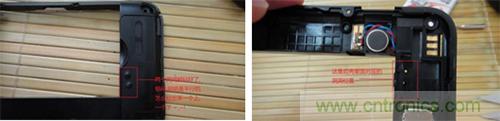

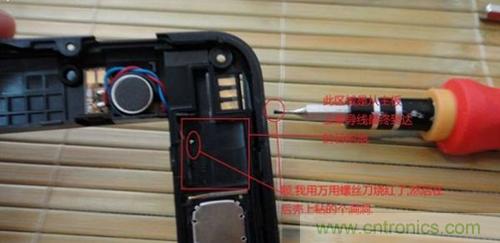

最殘忍的時刻到了，要在買了不到2個月的小米上開洞洞

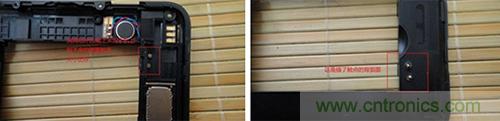

這是插上從索尼愛立信上卸載下來的金屬?gòu)椈捎|點插在洞洞里面的圖片，大小正好，不鼓勵大家為了DIY拆還能用的手機的觸點啊。

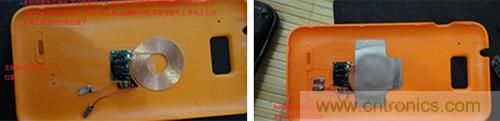

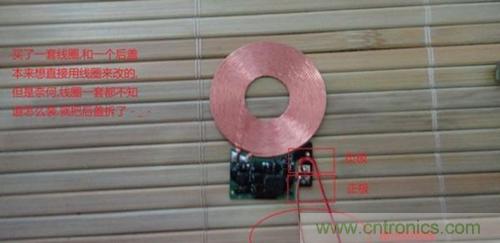

這是從ROMan">PALM拆下來以后焊上導線的線圈,期間用這線圈接上二極管，發現二極管不是常亮狀態,誤以為自己拆壞了，而后才知道，原來是以為線圈上的貼片沒有粘上，導致線圈供電不穩定的原因。

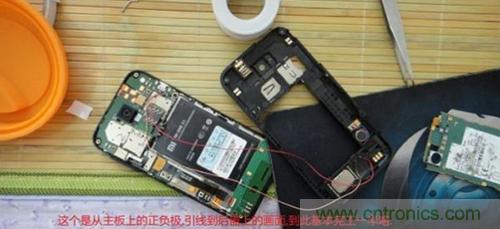

[page] 以下是工程完成了一半的圖片。

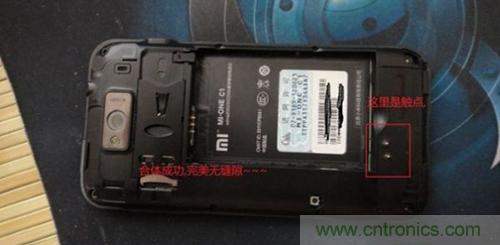

完美合體，毫無縫隙。
后蓋改裝半成品，大家知道我是怎么把主機彈簧觸點對應到后蓋正確的位置嗎?

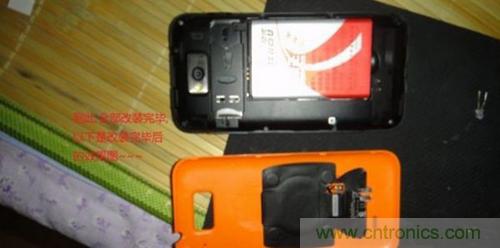

后蓋主機，全部改裝完畢。

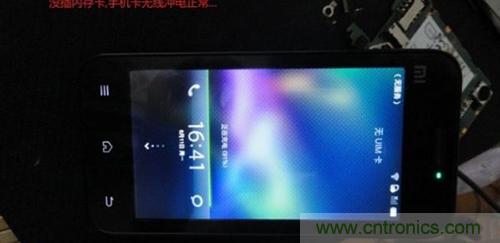

以下是測試圖：
插上內存卡，手機卡，一切正常。
歷時5個多小時，終于完成了！
