【導讀】在電路設計中，經常會出現這樣或者那樣的問題。在解決這些問題的時候，往往就是一個學習的過程。在本篇文章通過舉例，給出了一種buck-boost數字電源反饋電壓問題的解決方法，希望能對大家有所幫助。

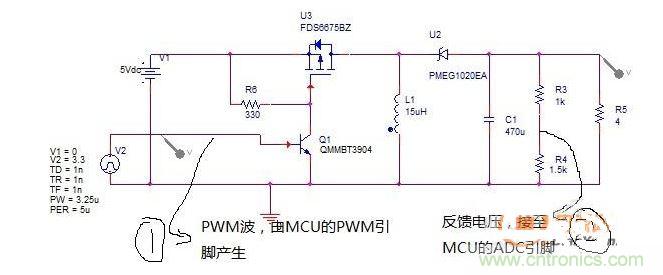

Buck-boost電路輸出相對輸入反相，如果做成用MCU提供buck_boost所需的PWM以及反饋檢測的形式，那么由于反饋檢測要用到MCU的ADC，這就導致了MCU上的ADC和所提供的PWM電平不一致，如圖1所示。
圖1
如果MCU和BUCK_BOOST共地的話，那么2處的反饋電壓將會超出MCU的adc模塊的采樣范圍。那么問題來了，如果必須用MCU控制BUCK-BOOST電路，那么要怎么解決電壓反饋的問題？
其實這個問題并不難解決，以LPC1114這款MCU為例，將輸出地作為系統(tǒng)參考地。但是這樣一來，面臨以下幾個問題：
驅動電路問題
由于輸出地為系統(tǒng)參考地，所以Mos是浮地的，可采用隔離驅動(變壓器驅動)或使用帶自舉電路的IC(如IR2101S)。
輔助電源問題
輔助電源需要兩路：為MCU供電，為驅動電路供電。可選的方案有多種，這里給出其中一種：
在電路輸入電壓是36V的情況下，用Buck芯片LM2576接到輸入端，將電壓降到12V，再用分離元件搭建了一個自激推挽電路，將12V轉成12V隔離輸出(給IR2101s供電)，這樣解決了參考地問題，再用一片Buck芯片將得到的12V轉到3.3V給MCU供電。
這樣一來，驅動和采樣的問題就迎刃而解了。在面對問題時，大家不妨多查找一下資料，或者向高手提問，這樣在解決問題的同時也獲得了新的知識，一舉兩得。
