【導讀】近年來，LED光源要求LED驅動器支持越來越寬的輸出電壓范圍以及輸出電流范圍，以實現更寬的調光范圍。為了提高LED驅動電源的通用性，要求使用同一個驅動電源支持不同的LED光源。同時要求線路簡單，低成本，高效率，高可靠性，長壽命等。
采用16腳封裝，集成PFC和半橋諧振控制器的ICL5101，并使用LCC拓?fù)浜芎玫膶?shí)現了以上目標，它的高集成度可減少外部元件數量，非常合適結合LCC高性能的優勢。實現了極寬的輸出電壓電流范圍（電壓25%-100%，電流0-100%），并且滿載效率超過93%，同時電路簡單，成本低。由于LCC的特性，它也可以實現無次級電流反饋恒流。
LLC與LCC拓?fù)涞妮敵龇秶?/strong>
為了應對輸出燈珠數和驅動電流的多樣性，減少LED驅動電源的項目數目，需要盡可能的提高驅動電源的通用性，對輸出電壓電流范圍就要求比較寬。

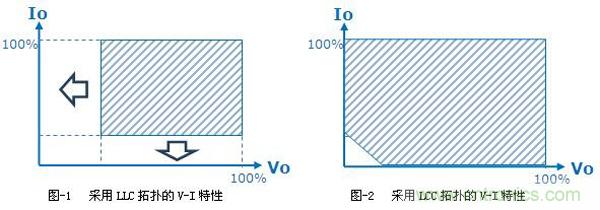

目前大功率恒流LED驅動電源的設計，比較常見的軟開關拓?fù)涫荓LC，它的輸出V-I特性如圖-1所示。從圖中可見，LLC拓?fù)涞妮敵鲭妷骸㈦娏鞣秶孪薅急容^高。隨著用戶對調光要求的越來越高，LLC拓?fù)涞倪@種輸出特性的局限性也越來越明顯。如果輸出直接恒流，LLC拓?fù)湓诤懔鲿r(shí)的電壓不能夠達到很低，即對燈珠個數的適應性有較大局限性；當需要對電壓相對固定的特定燈串時進行調光的時候，調光電流在相對較窄的頻率范圍內不能達到比較低范圍。如果需要做到深的調光深度，往往需要間歇工作以達到小的平均電流，甚至采用額外一級DC/DC電流來實現，產生額外的紋波電流或增加系統成本及降低效率。
一種更有優勢的拓?fù)銵CC被提出，在相對較窄的頻率范圍內，它可以將輸出電壓和電流的下限降低，如果圖-1的箭頭所示。降低后將會達到圖-2所示的范圍，輸出電壓和電流的下限幾乎可以到達零，極大的提高了驅動電源的適應性。
LLC與LCC拓?fù)浜鸵恍┹敵鎏匦?/strong>
圖-3和圖-5分別是LLC和LCC的拓?fù)鋱D，LCC拓?fù)湎鄬?duì)LLC只是將于負載并聯的電感換成電容，最后是由一個電感，一個串聯的電容，一個與負載并聯的電容構成。
圖-4和圖-6分別是LLC與LCC的輸出電流隨頻率的變化曲線，不同曲線代表不同負載電阻條件。
兩圖中虛線是恒流軌跡線，當負載電阻變化時，工作頻率需要做相應的變化使得電流保持穩定不變，從圖-4中可以看出，采用LLC拓?fù)鋵?shí)現恒流輸出時，不同負載線之間的間隔較大，意味著頻率變化較大。而從圖-6中可以看出，采用LCC拓?fù)鋵?shí)現恒流輸出時，不同負載線之間的間隔比較緊密，意味著頻率變化較小。也就是說，LCC拓?fù)鋵?shí)現恒流時，頻率隨負載變化的范圍比LLC的要小很多。
同樣可以做類似分析，當固定輸出電壓時做調光應用，LCC同樣可以比LLC實現更小的頻率變化范圍，而且電流調節深度更深。
另外輸出短路的性能對驅動電源來說也是一個非常重要的指標，對LLC拓?fù)鋪?lái)說，負載電阻減小至短路時，由于其與Lm并聯，諧振腔阻抗的感性部分將會減弱，容性將會增強而容易進入容性區，導致開關管容易出現硬開關（在最低工作頻率小于諧振頻率時）。而對LCC拓?fù)鋪?lái)說，負載電阻減小至短路時，由于其與Cp并聯，諧振腔阻抗的容性部分將會減弱，感性將會增強，電路仍然工作在安全的感性區。LCC的最小工作頻率會設計大于（甚至遠大于）串聯電感和串聯電容的諧振頻率以保證電路工作在感性區實現ZVS，輸出短路的時候，頻率會減小，但會被限制在最小工作頻率。通過合理地設計諧振腔，短路電流可以做到稍大于額定輸出電流，比如110%-120%。
從圖-6可以看到，存在著某一個頻率點，這個頻率是諧振電感與兩個電容都是串聯時的諧振頻率，不同負載電阻變化時，電流會匯聚在一個固定點。說明如果電路工作在這個頻率時，輸出電流無需電流采樣作為反饋而自然實現恒流。利用這個特點，可以省略電流采樣和反饋電路，使得整體電路更具有成本競爭性，甚至可以與"PFC+反激"的拓?fù)涓?jìng)爭，使其有競爭力的功率應用范圍變得更廣，小到30W，大到300W。
實例
這里采用英飛凌的高集成度控制器ICL5101來實現一個120W的LCC恒流LED驅動電源.

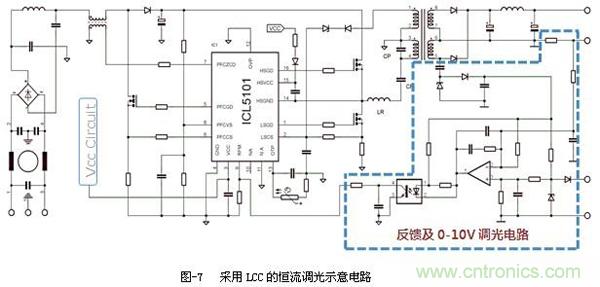

圖-7是LCC拓?fù)浣Y(jié)構，采用次級電流采樣做恒流反饋，并能實現0-10V調光的示意電路。PFC開關管采用了英飛凌的高性價比P6系列CoolMOSTM IPD60R190P6，LCC開關管采用英飛凌針對消費市場的低成本CE系列CoolMOSTM IPD60R650CE。兩個型號均為T(mén)O-252貼片封裝，無散熱器，整體電路非常簡潔。

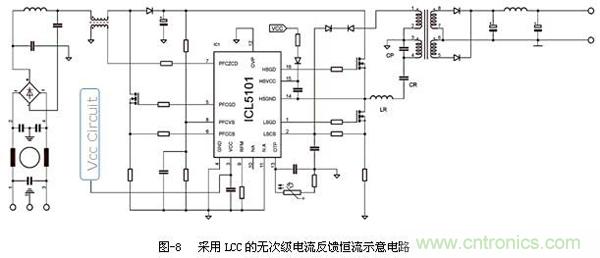

圖-8是省略次級電流采樣反饋的示意電路，工作在固定頻率，整體電路更加精簡，整機成本可以與"PFC+反激"拓?fù)涓?jìng)爭。考慮到效率等因素，整體成本甚至更低。
作為說明，這里對有次級電流反饋的，采用圖-7所示電路形式的實例做了實際測試。
這個實例的輸出電壓范圍是20-80V，如果保證次級Vcc的供電，實際輸出電壓下限可以更低；輸出電流范圍是0mA-1.5A。

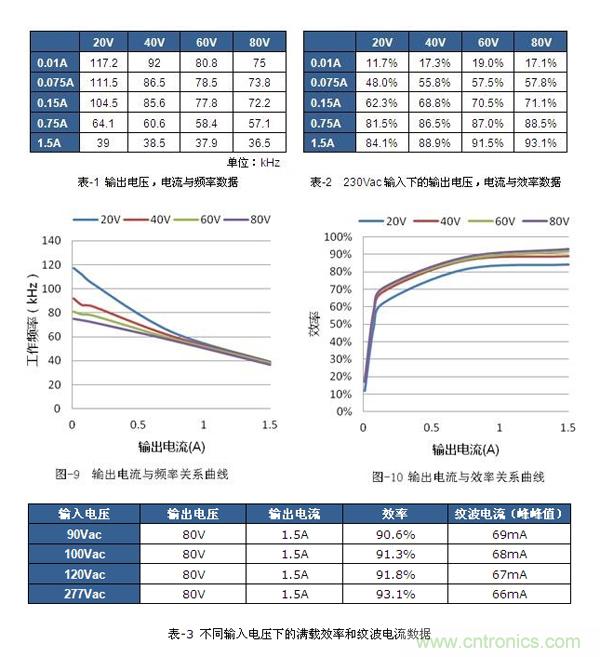

表-1是輸出電流與頻率在不同輸出電壓條件下的數據，圖-9是根據此數據畫出的曲線。整個輸出電壓（20-80V），輸出電流（0.01-1.5A）范圍內，頻率的變化范圍也只有80kHz左右的變化。特別是恒流在最大電流時，頻率的變化范圍只有幾kHz，恒定電壓在80V調光時，頻率范圍是39kHz左右。
在230Vac的輸入條件，80V、1.5A的條件下得到最高的效率93.1%。詳細數據如表-2和圖-10所示。表-3是全電壓范圍下的滿載效率和紋波電流數據。可以看出紋波電流的表現也很優秀，峰-峰值小于2.5%，都在70mA以下。

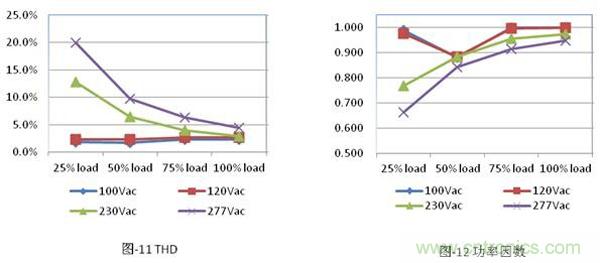

另外，ICL5101的THD和PF性能也很出色，詳細數據分別如圖-11和圖-12所示。100%負載下，THD可低于5%。甚至在50%負載及277Vac條件下，THD小于10%，遠低于EN61000-3-2 class C要求。
最后是短路電流，實測值是1.7A，比較接近滿載電流1.5A，這也是LCC比較LLC的主要優點之一。
結論
LCC拓?fù)淇梢栽谳^窄的頻率變化范圍內，實現極寬的輸出電壓及電流調節范圍?；谟w凌單芯片集成"PFC+半橋諧振"控制器ICL5101，可以很容易地實現高效率、低THD和高PF值。集成的控制IC，還可以大幅度簡化電路，減少元器件數量。并且ICL5101提供了無次級電流采樣反饋?zhàn)龊懔鞯倪x項，使系統變得更緊湊，該IC所有工作參數均可通過簡單的外圍電阻進行調節，是實現可靠的配置設計的理想選擇。全面的保護功能，包括容性模式保護和可調節的外部過熱保護，加強了故障情況檢測，提高系統的可靠性。
